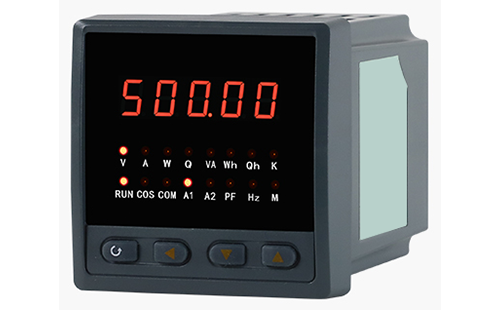

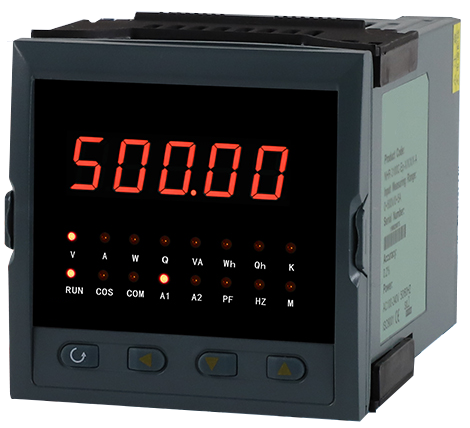

單相多功能電力儀表能高精度的測量AC220V電力系統或高壓電力系統中單相交流電壓、交流電流、有功功率、無功功率、視在功率、有功電能、無功電能、視在電能、功率因素和工頻周波；帶RS485數字通訊接口可實現儀表組網通訊功能；帶1路電能累積脈沖輸出。單相多功能電力采用LED數碼來顯示測量參數，四種外形尺寸，有四個操作按鍵，用戶可現場方便的實現顯示切換、儀表參數編程設置，具有很強的靈活性。
單相多功能電力儀表具有極高的性價比，可以直接取代昌暉電量變送器、測量指示儀表以及相關的輔助單元。作為一種先進的智能化、數字化的電網前端采集元件，YR-GFE單相多功能電力儀表已廣泛應用于各種控制系統、SCADA系統和能源管理系統、變電站自動化、配電網自動化、小區電力監控、工業自動化、智能建筑、智能配電盤、開關柜中，具有安裝方便，接線簡單，維護方便、工程量小，現場可編程設置輸入參數、能完成業界與PLC、工業控制計算機通訊軟件的組網。
單相多功能電力儀表技術指標

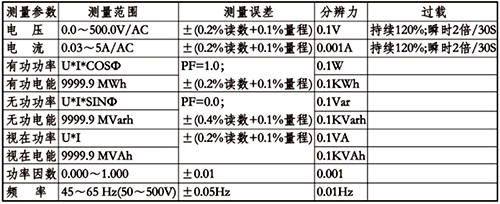

1、精度：U、I為0.2%級，P、Q為0.2%級，有功電能為0.2%級，無功電能為0.4%級
2、輸入測量：
①電壓：額定值/AC100V、AC500V；過負荷：持續：1.2倍，瞬時：電壓2倍(10秒)；功耗＜1VA；阻抗＞300kΩ
②電流：額定值/AC1A、AC5A；過負荷/持續：1.2倍，瞬時：電流10倍(5秒)；功耗＜0.4VA；阻抗＜20MΩ
3、頻率：50-60Hz±10%
4、電能：有功、無功電能計算
5、電源：AC/DC80-270V
6、功耗：＜5W
7、儀表輸出：
①數字量 ：RS485接口，Modbus-RTU協議
②電能脈沖輸入：累積沖輸出1路，光耦隔離
8、工作條件：環境溫度-10～50℃；相對濕度≤93%,無腐蝕氣體場所，海拔高度≤2500米
9、儀表絕緣電阻：≥100MΩ
10、儀表結構：儀表外殼為ABS工程塑料；亞克力有機玻璃面板；按鍵數量4個，硅膠按鍵
10、顯示方式：1排LED數碼顯示

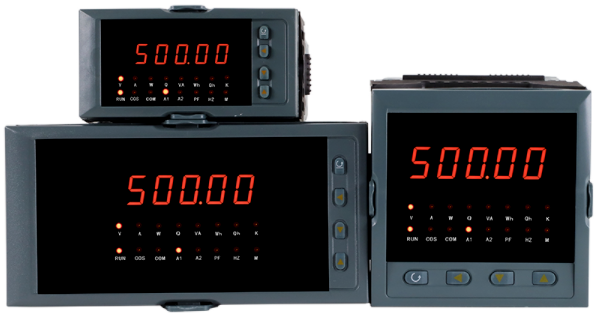

11、儀表尺寸：4種外形尺寸
單相多功能電力儀表選型表
YR-GF①-②③④⑤⑥⑦⑧-⑨⑩-?-?
①功能代碼
[E]：綜合電量(電壓、電流、有功功率、無功功率、視在功率、有功電能、無功電能、視在電能、功率因素、工頻周波)測量
②外形尺寸
[3]：外形尺寸：80×80×115mm(高×寬×深)/開孔尺寸：76×76mm(高×寬)
[5]：外形尺寸：96×48×97mm(高×寬×深)/開孔尺寸：92×45mm(高×寬)
[9]：外形尺寸：96×96×97mm(高×寬×深)/開孔尺寸：92×92mm(高×寬)
[B]：外形尺寸：160×80×142mm(高×寬×深)/開孔尺寸：152×76mm(高×寬)
③產品設計序號
[S]：多功能儀表設計序號
④：參數顯示個數
[1]：1個參數顯示
⑤電網類型
[2]：單相
⑥通訊接口(160×80mm儀表通訊和變送輸出不能同時存在；96×96mm、96×48mm和80×80mm儀表通訊和變送輸出可以復選)
[N]：無通訊
[C]：RS485通訊
⑦變送輸出(160×80mm儀表通訊和變送輸出不能同時存在；96×96mm、96×48mm和80×80mm儀表通訊和變送輸出可以復選)
[N]：無變送輸出
[1M]：1路4-20mA變送輸出(RL≤500Ω)
[2M]：1路0-10mA變送輸出(RL≤1000Ω)
[3M]：1路0-20mA變送輸出(RL≤500Ω)
[1V]：1路1-5V變送輸出(RL≥250kΩ)
[2V]：1路0-5V變送輸出(RL≥250kΩ)
[1X]：1路其他(用戶指定輸出)
⑧累積脈沖輸出
[N]：無累積脈沖輸出
[P1]：1路累積脈沖輸出(適用于電能累積)
⑨電壓輸入信號類型
[1]：0-100VAC
[2]：0-500VAC
⑩電流輸入信號類型
[1]：AC0-1A
[2]：AC0-5A
?報警
[N]：無報警
[2]：2限報警
?儀表供電電源
[W]：DC20-29V
[T]：DC/AC100-240V
備注：
1、外形規格為160×80mm儀表，模擬量輸出、通訊輸出和累積脈沖輸出在同組接線端子上，只能選擇其中一種功能；外形規格為96×96mm、96×48mm和80×80mm儀表，模擬量輸出和累積脈沖輸出在同組接線端子上，只能選擇其中一種功能。
2、選擇累積脈沖輸出(按電壓、電流倍率的1倍計算)時，請在訂貨時注明清楚測量類型和脈沖常數。
YR-GFE單相多功能電力儀表接線圖

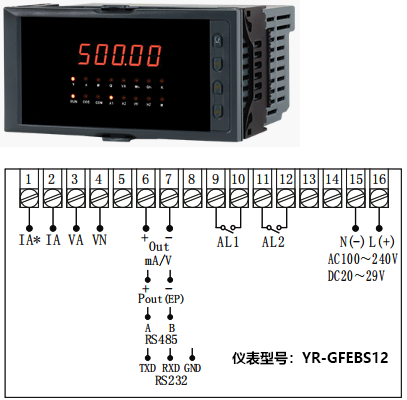

1、外形規格為160×80mm儀表接線圖
2、外形規格為96×96mm和96×48mm儀表接線圖

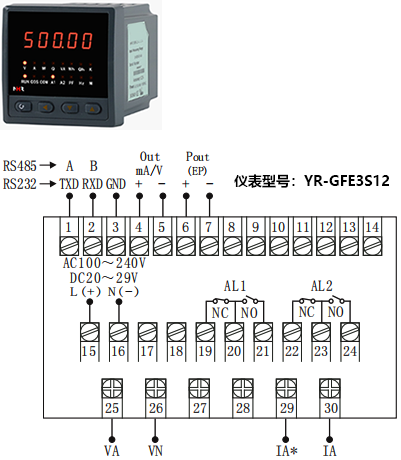

3、外形規格為80×80mm儀表接線圖
儀表各輸入方式接線說明

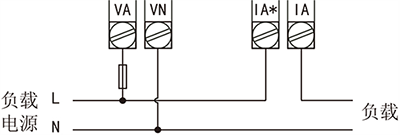

①單相兩線系統，采用無PT，無CT方式的接線圖

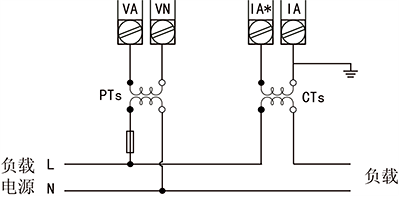

②單相兩線系統，采用1PT，1CT方式的接線圖

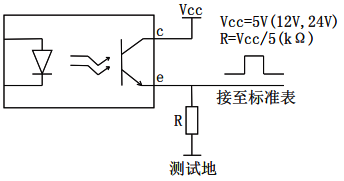

儀表電能脈沖輸出接線說明
電能脈沖輸出采用光耦集電極開路方式實現電能的遠傳，遠程的計算機終端、PLC或開關量采集模塊采集儀表的脈沖總數來實現電能累積計量。
