YR-D300電壓表/電流表

2021/2/20 13:21:42 人評論次瀏覽分類：電力儀表儀表地址：http://m.fg316.com/product/3615.html

YR-D300系列電壓/電流表是一種小體積的經濟型數字式電測儀表，主要用于對電氣線路中的交流電壓、直流電壓或交流電流、直流電流進行實時測量，并用LED數碼管以數字直讀方式進行顯示。產品具有穩定性好，抗干擾性強，性價比高等優點，且產品體積小，可直接替代原有指針式儀表。廣泛應用于穩壓器、點焊機、校驗臺以及各種對儀表體積有一定限制的電氣設備或系統中。

YR-D300電壓/電流表特點
1、流線型面框設計，茶色濾光透明窗，在光照直射下具有較高的顯示清晰度。
2、采用全自動SMT+SMD工藝制造，工藝精湛。
3、多種供電方式選擇，可滿足不同用戶的需求。
4、外觀多樣化，大屏LED顯示，一目了然。
5、無需設置參數，根據所選擇量程大小即插即用。
6、具有測量精度高、線性度好、靈敏度高等特點。
7、具有較高等級電氣特性，符合國標的相關技術指標。
8、產品體積小，集成度高，可節省開關控制柜和配電柜的空間。

YR-D300電壓/電流表技術參數
1、量程：
◆交流電壓：0.2V/2V/20V/200V/600V
◆交流電流：2mA/20mA/200mA/2A
◆直流電壓：0.2V/2V/20V/200V/600V
◆直流電流：2mA/20mA/200mA/2A/20A/200A（其中20A、200A要選配分流器使用）
2、YR-D300電壓/電流表精度：0.5%

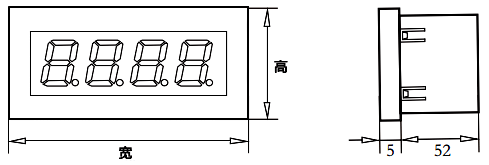

3、YR-D300電壓/電流表外形尺寸：

◆72×36×52mm(寬×高×深)，開孔尺寸：69×33.5mm
◆79×42×52mm(寬×高×深)，開孔尺寸：76×39.5mm
◆96×48×52mm(寬×高×深)，開孔尺寸：93×45.5.5mm
4、顯示范圍：0～±1999，小數點可通過內部PCB板短路環切換
5、顯示：三位半，紅色0.56寸或0.8寸數碼管
6、顯示溢出：“-1”或“1”
7、耐壓強度：AC1500V 1min/50Hz
8、絕緣阻抗：500MΩ DC500V
9、工作溫度：0-50℃(無凝露、無結冰)
10、相對濕度：25%～85%RH
11、保存溫度：-10～60℃(無凝露、無結冰)
12、工作電源：AC220V±10%(50/60Hz)；AC/DC12-32V
13、功耗：≤1.2W

YR-D300電壓/電流表選型表

YR-D300①-②-③-④

①外形尺寸
[7]：72×36mm(寬×高)，開孔尺寸：69×33.5mm
[8]：79×42mm(寬×高)，開孔尺寸：76×39.5mm
[9]：96×48mm(寬×高)，開孔尺寸：93×45.5.5mm

②輸入類型
[AC]：交流
[DC]：直流

③量程范圍
[V1]：電壓0.0-199.9mV(分辨力0.1mV，輸入阻抗＞5.1MΩ)
[V2]：電壓0.000-1.999V(分辨力1mV，輸入阻抗＞500kΩ)
[V3]：電壓0.00-19.99V(分辨力10mV，輸入阻抗＞500kΩ)
[V4]：電壓0.0-199.9V(分辨力100mV，輸入阻抗＞5.1MΩ)
[V5]：電壓0.0-600.0V(分辨力1V，輸入阻抗＞5.1MΩ)
[I1]：電流0.000-1.999mA(分辨力0.001mA，輸入阻抗＞100Ω)
[I2]：電流0.00-19.99mA(分辨力0.01mA，輸入阻抗＞10Ω)
[I3]：電流0.0-199.9mA(分辨力0.1mA，輸入阻抗＞1Ω)
[I4]：流0.000-1.999A(分辨力1mA，輸入阻抗＞0.11Ω)
[I5]：流電流0.00-19.99A(選配20A分流器)(分辨力10mA，輸入阻抗＞5.1MΩ)
[I6]：直流電流0.0-199.9A(選配200A分流器)(分辨力100mA，輸入阻抗＞5.1MΩ)

④儀表電源
[T]：AC220V±10%(50/60Hz)
[W]：AC/DC12-32V

選型舉例
YR-D3007-AC-V2-T

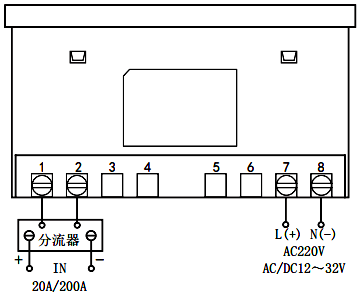

YR-D300電壓/電流表接線圖
