901020熱電偶是JUMO生產的固定螺紋安裝熱電偶，保護管材質為1.4571(316Ti)，熱電偶芯可以為鎧裝芯或裝配式芯，901020系列標準型號有901020/10和901020/20兩種，應用于烤箱、熔爐、加熱裝置、工廠生產過程的溫度測量。
901020熱電偶技術參數
材質：保護管材質和螺紋材質為1.4571(316Ti)，1.4571比1Cr18Ni9Ti材質有更好的耐晶間腐蝕性能
結構：裝配式結構，內置φ5mm鎧裝芯或陶瓷管絕緣裝配式芯
接線盒：標準配置為DIN EN 50446標準的B型防水鑄鋁接線盒，電氣接口M20×1.5，防護等級IP65,環境溫度-40~100℃
延長管：901020/10熱電偶有延長管，延長管長度130mm；901020/20熱電偶無延長管

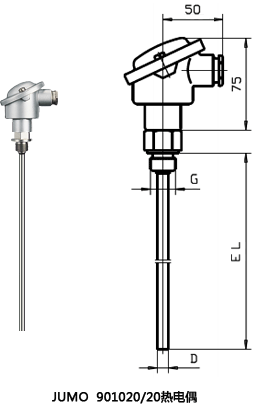

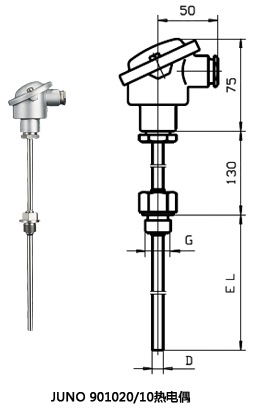

外形尺寸示意圖：
久茂901020熱電偶與國產固定螺紋安裝的裝配式熱電偶可以互換，有四個細節明顯不同：
①延長管長度：901020/10熱電偶延長管長度默認為130mm；國產裝配式熱電偶延長管默認為150mm。
②保護管直徑：901020熱電偶直接有φ6mm、φ9mm和φ11mm三種；直徑φ6mm901020熱電偶用鎧裝熱電偶替換；國產裝配式熱電偶標準直徑為φ16mm，替代久茂熱電偶時直徑需要定制。
③保護管材質：901020熱電偶材質為1.4571(316Ti)，國產裝配式熱電偶材質為1Cr18Ni9Ti，德系1.4571不銹鋼比1Cr18Ni9Ti材質有更好的耐晶間腐蝕性能。
④螺紋尺寸：901020熱電偶標配螺紋規格為G1/2、G3/4和M18×1.5；國產裝配式熱電偶標配螺紋為M27×2。
久茂901020熱電偶選型表
901020/10-①-②-③-④-⑤-⑥ 帶延長管擰入式熱電偶
901020/20-①-②-③-④-⑤-⑥ 無延長管擰入式熱電偶
①代碼 測溫范圍
150 -200~600℃
165 -200~800℃
②代碼 熱電偶分度號及熱電偶支數
1040 1×Fe-CuNi J分度號
1042 1×Fe-CuNi L
1043 1×NiCr-Ni K分度號
2040 1×Fe-CuNi J分度號
2042 2×Fe-CuNi L
2043 2×NiCr-Ni K分度號
③代碼 保護管直徑D(單位：mm)
6 6mm
9 9mm
11 11mm
④代碼 插入深度EL(單位：mm)
160 160mm
200 200mm
... 自定義長度(最小間隔50mm)
⑤代碼 過程連接
104 G1/2螺紋
105 G3/4螺紋
126 M18×1.5螺紋
⑥代碼 附加選項(代碼書序有小到大，用逗號分隔，溫度變送器注明量程與輸出信號)
000 無
306 延長管長度70mm
320 BUZ型接線盒
321 BUZH型接線盒
322 BBK型接線盒
331 1×智能溫度變送器，輸出4-20mA，數據單見70.7010
335 2×智能溫度變送器，輸出4-20mA，數據單見70.7010
336 1×智能HART溫度變送器，輸出4-20mA，數據單見707010
550 1×智能溫度變送器，輸出4-20mA(USB接口)，數據單見707050
859 1×Wtrans B頭部安裝可編程無線溫度變送器，輸出4-20mA，數據單見70.7060
866 1×智能HART溫度變送器，輸出4-20mA，帶手操器設置，數據單見707080
867 1×智能HART溫度變送器，輸出4-20mA，帶手操器設置和SIL認證，數據單見707080熱電偶
JUMO 901020熱電偶型號舉例
昌暉儀表是JUMO熱電偶代理商，直接使用單位和儀表同行可在昌暉儀表購買到價格有競爭優勢的久茂熱電偶。
