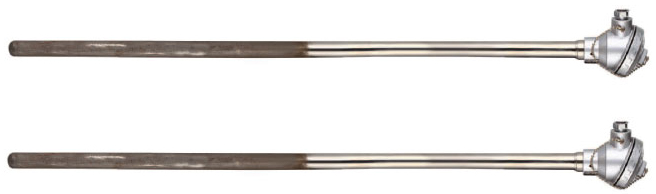

水泥廠專用熱電偶用于水泥廠窯尾煙溫或水泥熟料溫度測量，外護管耐氧化、耐硫化、耐磨、抗沖擊、耐液態鐵粉、石灰石等水泥料腐蝕、抗熱震性、使用壽命長、價格適中。水泥廠窯尾煙溫測量、水泥熟料測溫是水泥行業測溫難點，普通熱電偶不耐用，水泥廠專用熱電偶可很好解決這一難題，超時間穩定工作。
水泥廠專用熱電偶特點
水泥廠專用熱電偶保護管(鐵鋁瓷T5)具有耐氧化、耐硫化、耐磨、抗沖擊、耐液態鐵粉、石灰石等水泥料腐蝕、抗熱震性、使用壽命長、價格適中和長期使用的特點，整支產品具有抗震動結構設計。
水泥廠專用熱電偶使用壽命
水泥窯窯尾煙溫、水泥熟料測溫?zé)犭娕嫉囊话闶褂脡勖鼮?個月。

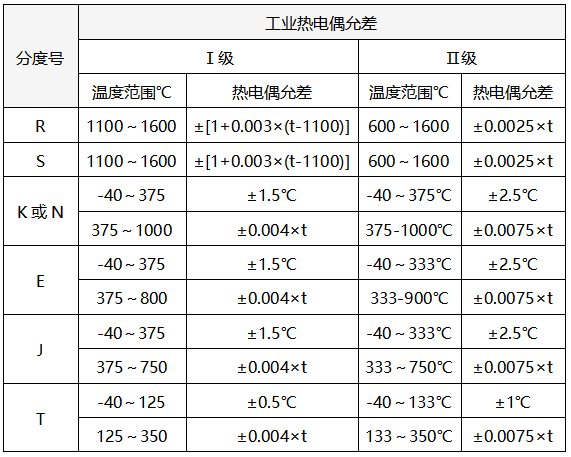

熱電偶允差
水泥廠專用熱電偶外形示意圖
1、無固定裝置水泥廠專用熱電偶
2、螺紋安裝水泥廠專用熱電偶
3、活動法蘭水泥廠專用熱電偶
4、固定法蘭安裝水泥廠專用熱電偶
5、螺紋安裝水泥廠專用防爆熱電偶
6、固定法蘭安裝水泥廠專用防爆熱電偶
水泥廠專用熱電偶選型表
WR①②-③-④⑤⑥⑦⑧-⑨/⑩/?-?-?
①溫度傳感器類別
[N]：K型熱電偶（鎳鉻-鎳硅）
[P]：S型熱電偶（鉑銠10-鉑）
②熱電偶對數
[省略]：?jiǎn)沃犭娕?/span>
[2]：雙支熱電偶
③熱電偶特殊用途標記
[NM]：耐磨結構設計
④安裝固定形式
[1]：無固定裝置
[2]：固定螺紋（螺紋尺寸由使用單位提供）
[3]：活動法蘭
[4]：固定法蘭安裝（法蘭尺寸由使用單位提供）
⑤ 熱電偶接線盒
[3]：防水接線盒
[4]：防爆接線盒
[5]：不銹鋼接線盒
⑥ 熱電偶直徑
[0]：Φ16mm套管
[1]：Φ22mm套管
[2]：Φ25mm套管
⑦耐磨頭材料/最高使用溫度/用途
[5]：鐵鋁瓷T5/1000℃/專用于水泥廠窯尾煙溫或水泥熟料溫溫度測量
[N]：特殊保護管材質和結構定制產品
⑧測溫元件形式
[0]：國產偶絲/國標偶絲直徑/常規供貨
[7]：國產GH3039保護管Φ6mm鎧裝熱電偶芯
[8]：德國進口Inconcl鎳基合金外護管鎧裝熱電偶芯/常規配置
[9]：德國進口偶絲/超長使用壽命
⑨熱電偶總長L（單位：mm）
[***]：***/注1
⑩插入長度l（單位：mm）
[***]：***/注1
?耐磨段長度
[3]：耐磨頭長度300mm（通常直徑Φ16mm耐磨熱電偶選用）
[4]：耐磨頭長度400mm（通常直徑Φ22mm耐磨熱電偶選用）
[5]：耐磨頭長度500mm（通常直徑Φ25mm耐磨熱電偶選用）
[9]：其他尺寸
?熱電偶精度等級
[2]：Ⅱ級精度/國內熱電偶生產廠常規供貨
[1]：I級精度/協議供貨
?固定法蘭和非標準螺紋安裝補充說明
[螺紋要求]：螺紋尺寸及材質要求/見注2
[法蘭要求]：法蘭規格尺寸及法蘭材質要求/見注2
注1：WR□□-NM-13□□□和WR□□-NM-33□□□型水泥廠專用熱電偶選型時僅需要確認總長L(總長等于插深)和耐磨段長度即可；WR□□-NM-2□□□□和WR□□-NM-4□□□□型水泥廠專用熱電偶選型時必須標注總長、插入深度和耐磨段長度，通常約定：總長=插深長度+150mm。
注2：水泥廠專用熱電偶如選用固定法蘭或螺紋安裝方式，用戶訂貨時必須標注法蘭標準/法蘭規格/法蘭材質或螺紋尺寸/螺紋材質要求。
