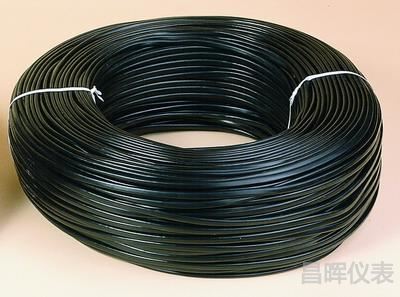

熱電偶補償導線分類
補償導線按功能不同分為普通熱電偶補償導線、耐高溫補償導線、帶屏蔽補償導線三種。
1、普通熱電偶補償導線使用溫度在0-70℃。
2、耐高溫補償導線使用溫度在0-200℃。
3、帶屏蔽補償導線使用在存在電磁干擾的工況中。

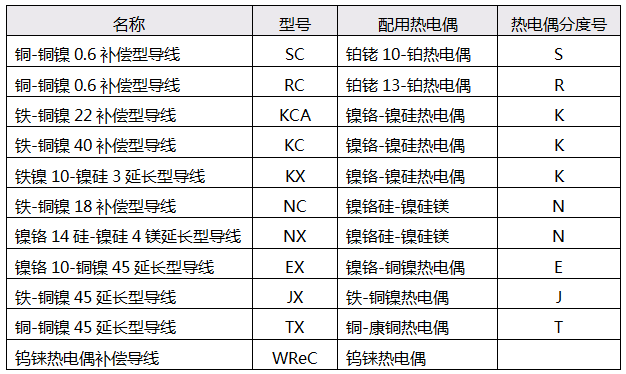

熱電偶補償導線技術指標
注：鉑銠30-鉑銠6熱電偶不需要使用補償導線，使用兩芯銅線

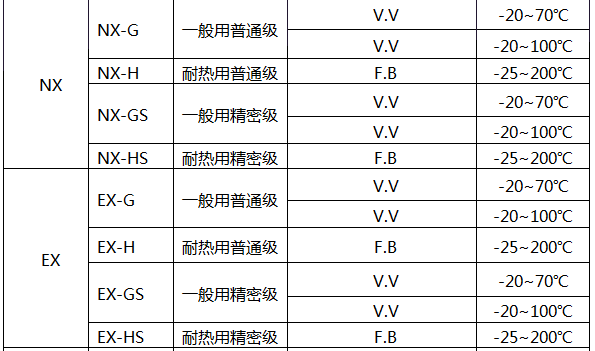

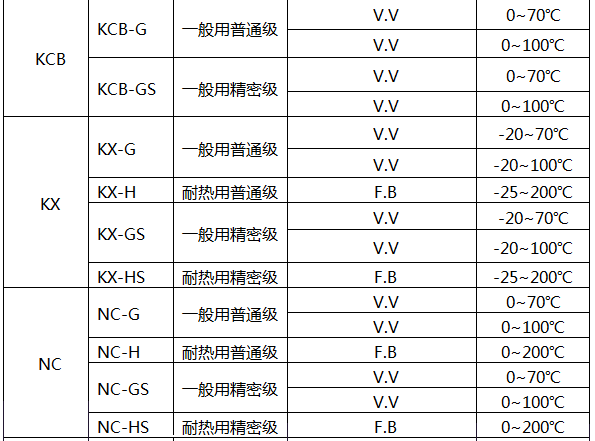

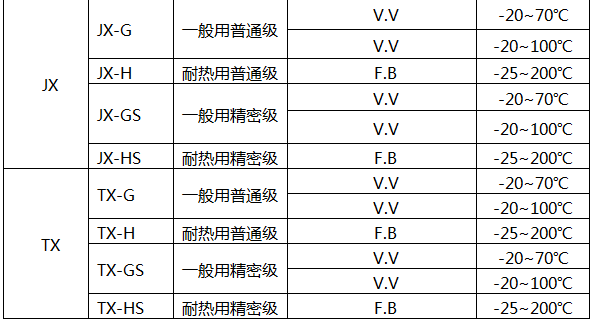

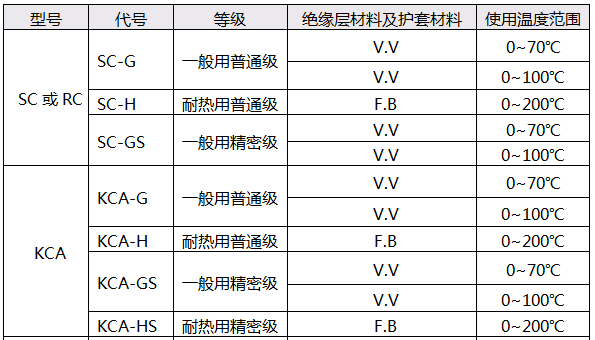

熱電偶補償導線等級、使用溫度范圍、絕緣層級護套材料
現場測溫時為什么要采用熱電偶補償導線？
使用補償導線的作用，除了將熱電偶的參考端從高溫處移到環境溫度相對穩定的地方外，同時能節省大量價格較貴的金屬和性能穩定的稀有金屬；使用補償導線也便于安裝和線路敷設；用較粗直徑和導電系數大的補償導線代替熱電極，可減少熱電偶回路電阻，以便于動圈式顯示儀表的正常工作和自動控制溫度
補償導線正負極顏色和護套顏色
補償導線型號/配用熱電偶/正負極絕緣層顏色/一般用補償導線護套著色/耐熱用補償導線護套著色
Sc/S、R/紅色(+極)/綠色(-極)/黑色(普通級)/灰色(精密級)/黑色(普通級)/黃色(精密級)
Kc/K、N/紅色(+極)/藍色(-極)/黑色(普通級)/灰色(精密級)/黑色(普通級)/黃色(精密級)
Kx/K、N/紅色(+極)/黑色(-極)/黑色(普通級)/灰色(精密級)/黑色(普通級)/黃色(精密級)
Ex/E/紅色(+極)/棕色(-極)/黑色(普通級)/灰色(精密級)/黑色(普通級)/黃色(精密級)
Jx/J/紅色(+極)/紫色(-極)/黑色(普通級)/灰色(精密級)/黑色(普通級)/黃色(精密級)
Tx/T/紅色(+極)/白色(-極)/黑色(普通級)/灰色(精密級)/黑色(普通級)/黃色(精密級)
WR3/J/紅色(+極)/黃色(-極)/黑色(普通級)/灰色(精密級)/黑色(普通級)/黃色(精密級)
【溫馨提醒】
①按照GB/T4989-2013標準各種補償導線的正極都是紅色，負極顏色各異，在現場應用時可以根據補償導線負極顏色判定補償導線的型號。

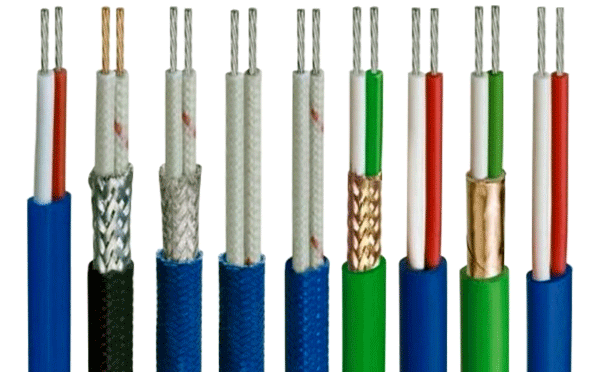

②按照IEC584-3標準生產的補償導線絕緣層和護套顏色與GB/T4989-2013標準國產補償導線不同，大家從下面的圖片可見一斑
注：本質安全電路用補償導線，其護套均采用藍色
熱電偶補償導線選型表
①②-③④-⑤⑥⑦-⑧×⑨
①配用熱電偶
[S]：鉑銠10-鉑熱電偶
[N]：鎳鉻硅-鎳硅鎂
[K]：鎳硅-鎳硅
[E]：鎳鉻-銅鎳
[J]：鐵-銅鎳
[T]：銅-銅鎳(康銅)
②型別標記
[X]：延伸型
[C]：補償型
③使用標志
[G]：一般用
[H]：耐熱用
④允差等級
[省略]：普通型
[S]：精密級
⑤絕緣層材料
[V]：105℃聚氯乙烯
[B]：無堿玻璃紗
[F]：聚四氟乙烯
⑥護套材料
[V]：105℃聚氯乙烯
[B]：無堿玻璃紗
[F]：聚四氟乙烯
⑦結構特征標記
[省略]：單股硬線芯
[R]：多股軟線芯
[P]：屏蔽層(鍍錫銅絲或裸銅絲屏蔽)
⑧線芯數量
[2]：2芯
⑨單根導線截面積
[1.0]：單根導線截面積1.0mm2
[1.5]：單根導線截面積1.5mm2
[2.5]：單根導線截面積2.5mm2
補償導線型號舉例
普通型熱電偶補償導線型號：KC-G-VV-2×1.5
普通型屏蔽補償導線型號：KC-G-VVP-2×1.5
耐熱型電偶屏蔽補償導線型號：KC-H-BBP-2×1.5
補償導線使用經驗
1、補償導線所處環境溫度低于100℃時可選用普通補償導線。
2、補償導線所處環境溫度在100℃-200℃之間應選用高溫補償導線。
3、補償導線的正負極和熱電偶的正負極必須一一對應。
4、補償導線類型和熱電偶分度號必須一一對用，不能錯用。
5、補償導線正負極接點處溫度必須一致，否則引起測量誤差。
6、在精密測量(如熱電偶檢定)中采用補償導線時，測量結果須加上補償導線的修正值。
7、在有電磁場干擾的環境下 ，應選擇以鍍鋅鋼絲或鍍錫銅絲為屏蔽層的屏蔽補償導線 。
8、要根據所配置顯示儀表的不同要求選用熱電偶補償導線的線徑。
