接地系統連接要求
1、接地連接規格
①接地系統的導線應采用多股絞合銅芯絕緣電線或電纜。
②接地系統連接導線的截面宜根據接地連接類型按下列數值選用:接地連線:lmm2-2.5mm2；接地分干線: 4mm2-16mm2；接地干線: 10mm2-25mm2；接地總干線: 16mm2-50mm2。
2、接地匯流排、接地匯總板規格
①接地匯流排宜采用25mm×6mm的銅條制作，也可用連接端子組合而成。
②接地匯總板和總接地板宜采用銅板制作。銅板厚度不應小于6mm，長寬尺寸按需要確定。
3、接地連接結構要求
①所有接地連接線在接到接地匯流排前均應良好絕緣；所有接地分干線在接到接地匯總板前均應良好絕緣；所有接地干線在接到總接地板前均應良好絕緣。
②接地匯流排(匯流條)、接地匯總板、總接地板應用絕緣支架固定。
③接地系統的各種連接應保證良好的導電性能。接地連線、接地分干線、接地干線、接地總干線與接地匯流排、接地匯總板的連接應采用銅接線片和鍍抨鋼質螺栓，并采用防松和防滑脫件，以保證連接的牢固可靠。或采用焊接。
接地總干線和接地極的連接部分應分別進行熱鍍鑄或熱鍍錫。
④接地系統應設置耐久性的標識。標識的顏色應符合表1的規定。
條文說明：根據有關規范，接地線為綠色。結合儀表接地系統的特點，規定了標識顏色。

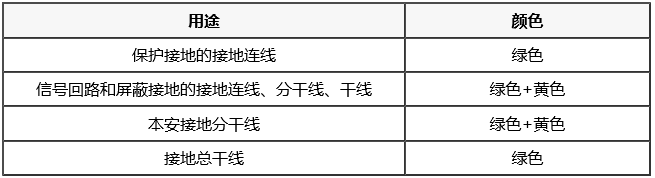

接地系統標識的顏色
儀表系統接地電阻
1、儀表系統的接地連接電阻不應大于1Ω。
條文說明：ISA-RP 12.6-1995中規定了齊納安全柵接地匯流條至接地極之間的連接電阻小于1Ω。
2、儀表系統的接地電阻不應大于4Ω。
標準的條文說明：
①儀表系統接地電阻即為電氣專業低壓配電系統接地裝置的接地電阻，應根據電氣專業有關標準規范確定。一般不應大于4.0.。
②這里所采用的接地電阻為工頻接地電阻，即按通過接地裝置流入大地中的工頻電流求得的電阻。
③此外尚有沖擊接地電阻，即接通過接地裝置流入大地中的沖擊電流求得的電阻。本規范未采用。
