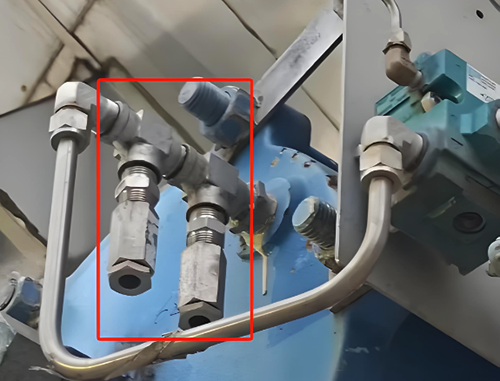

上圖紅框中的部件就是易熔塞，易熔塞直白說就是個三通，通大氣一側進行了封堵，里面的封堵物遇高溫融化，則氣缸泄壓。那么石化企業SIS系統緊急切斷閥執行機構是否需要配置易熔塞？以下觀點供大家參考。
易熔塞定義
易熔塞通常由低熔點合金制成，安裝在緊急切斷閥的氣動執行機構氣缸上。當氣缸溫度達到或超過易熔塞的熔點時，易熔塞會熔化，泄放氣缸內的壓力，則閥門恢復故障位。
配備易熔塞的緊急切斷閥可以在無人的情況下通過其自動熔化功能實現緊急切斷，確保了在火災情況下的故障安全。
標準規范對設置易熔塞的要求
1、油化工自動化儀表選型設計規范SH/T3005-2016
第10.3.6.7 條明確規定，在用于緊急切斷閥的氣動執行機構的氣缸上應能加裝易熔塞，易熔塞的熔點宜為75℃±5℃。
2、石油化工裝置火災緊急隔離控制閥設計標準T/HGJ 12402-2021
第7.0.2 條規定，配置彈簧返回型單作用氣缸的氣動執行機構，在氣動控制管路或氣缸上配置易熔塞，火災時易熔塞融化，氣缸失氣，火災緊急隔離控制閥自行關閉。
以上標準都明確了石化企業緊急切斷閥執行機構配置易熔塞的要求，以確保在緊急情況下能夠可靠地關閉閥門，保障生產安全。
