無需解釋，一看就明白！假如有其他單位從你配電室接電源，你的配電室就是一級配，從配電室出來，通過電纜連接，到了其他單位的配電箱，這個配電箱，就是二級配，再從這個二級配出來，通過電纜連接，就到了現場配電箱，這個現場配電箱，就是三級配，三級配要接用電設備。如此就構成了三級配電。
從配電室出來到二級配，從二級配再到三級配，從三級配到用電設備，這中間都是通過電纜構成的網絡，是電纜就會有電阻，線路越長，電阻就會越大，有電阻，電纜就會發熱，電流越大，發熱就會越嚴重。
既如此，電纜本身就會有壓降損失，這個壓降損失一方面由電纜本身的電阻決定，再一方面，取決于負載電流的大小。其實，它就是串聯在電路中的電阻，起到分壓的作用。
究竟用什么材質、截面的電纜，電纜長度多少，大可用鉛筆畫畫，有了電纜的材質、截面和長度，就可以算出電纜的電阻大小，有了電阻和負載電流，就可以確定在三級配電當中任意點的電壓大小。
不妨可以拿筆畫畫，試著算算，再驗證一下你的計算結果，看是否存在出入？
有朋友說，扯那玩意干嘛？拿表測測不就結了！！其實，也就一個過程，過程要比結果更有體驗感。

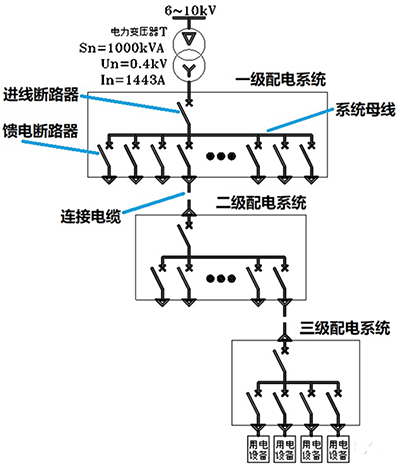

從上圖中，還有一個比較重要的信息，就是變壓器參數，額定容量Sn=1000kVA，額定電壓Un=0.4kV，額定電流In=1443A，短路阻抗可取6%。
為啥說它重要哪？因為，這就是電源。有了電源，就有了電壓和內阻，完全可以等效為一個或一組電池。如此，三級配電的系統組成，就浮現出來了。
電源內阻與線路電阻串聯在線路中，因而可求系統阻抗，有了系統阻抗，便可求負載側電壓！原來，三級配電系統完全可以按串聯電路等效，是不是別有一番風味哪？
本文內容是三級配電引發的一點思考，懂得了這些，再回過頭來做負荷計算與線纜選擇，是不是就會有點柳暗花明哪？
