浮子鋼帶液位計維修實例

本文分享浮子鋼帶液位計維修實例原理、日常檢查維護內容，并結合現場應用及浮子鋼帶液位計故障處理實例，詳細介紹浮子鋼帶液位計維修實例中的故障分析、檢查及應對措施。

浮子鋼帶液位計是利用力學平衡原理設計制作的，主要由液位檢測裝置(浮子)，高精度位移傳動系統(傳動鋼帶及鏈輪)、恒力裝置(平衡彈簧組件)、顯示器(計數器)、變送器裝置以及其他外設構成。當液位改變時，原有的力學平衡在浮子受浮力的擾動下，將通過鋼帶的移動達到新的平衡。浮子根據液位的情況帶動鋼帶移動，位移傳動系統通過鋼帶的移動使傳動銷轉動，進而作用于計數器來顯示液位的情況。廣泛用于測量儲罐內各種液體液位。



浮子鋼帶液位計維護
1、浮子鋼帶液位計檢查
①檢查信號線保護管是否完好。
②檢查變送器外觀、密封狀況是否良好，信號線接線端子是否有腐蝕或水、汽等。
③檢查浮子鋼帶液位計內腔
a、卸下表蓋緊固螺釘，打開浮子鋼帶液位計前后蓋。
b、檢查浮子鋼帶液位計內腔是否有塵土，銹蝕。
c、檢查盤簧輪、鋼帶導向輪、鏈輪等磨損情況，是否有污物，潤滑是否良好。
d、檢查各齒輪軸磨損情況，潤滑是否良好
e、檢査盤簧是否有斷裂、散卷。
f、檢查鋼帶是否有扭折或破裂。
④檢查導向保護管
a、檢查導向保護管撓曲，撓曲不得超過士5mm.
b、將導向輪盒蓋板緊固螺釘卸下，打開導向輪盒蓋板。
c、檢查導向管內是否有塵土、銹蝕等污物。
d、將測量鋼帶從導向輪上脫開，檢查導向輪運轉是否平穩靈活。
e、檢查導向輪，輪軸磨損狀況，潤滑是否良好。
f、檢查測量鋼帶是否有扭折或破裂。

2、浮子鋼帶液位計日常維護
①每日進行巡回檢查。
②清掃浮子鋼帶液位計衛生。
③檢查浮子鋼帶液位計內腔、保護管內密封液有無滲漏。
④檢查導向輪盒蓋板，是否有被測物料泄漏。
⑤用手搖裝置提升浮子查看整個儀表系統是否有轉動不靈活、卡死現象。
⑥核對浮子鋼帶液位計指示是否正確。

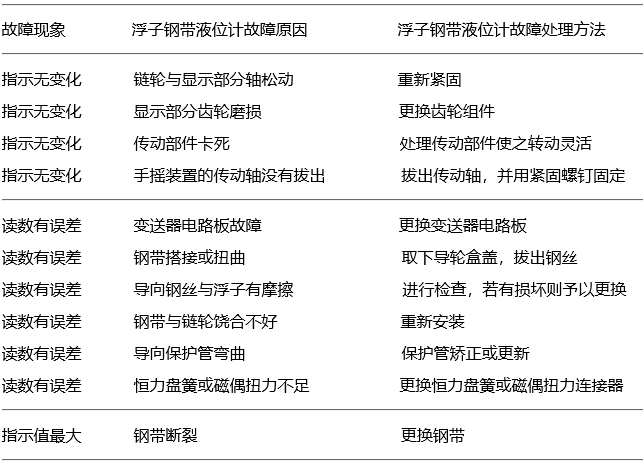

浮子鋼帶液位計常見故障與處理
