射頻導納物位開關

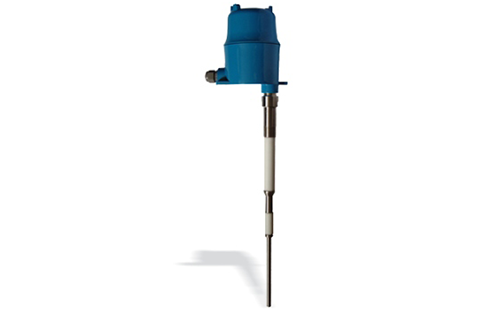

昌暉SWP-RFD射頻導納物位開關為通用型點位式物位計，適用于液體、漿體、固體顆粒和界面的限位控制和報警。SWP-RFD射頻導納物位開關由測量電路和探桿式傳感元件組成，可整體或分體安裝。

SWP-RFD射頻導納物位開關特點
◆獨特的防掛料技術，可用于測量液體、漿體、固體顆粒和界面
◆單工作點調試鈕，方便快捷
◆DPDT(雙刀雙擲)輸出，控制功能完備
◆傳感探頭可根據現場情況加長或截短
◆一體式射頻導納物位開關和分體式射頻導納物位開關可選
◆垂直或水平安裝，高位或低位報報警
◆SWP-RFD射頻導納物位開關無可移動部件，安裝簡便，免維護
◆電壓范圍寬，工作穩定

射頻導納物位開關測量原理
射頻導納技術對傳統電容式儀表進行改造，在保留其所有優點的前提下，變單純測量傳感電極的電容變化位測量傳感電極的復數阻抗變化，從而排除掛料影響，相對于其它同類產品具有更高的系統穩定性。不受溫度、壓力、濕度、掛料、材料密度等變化的影響，在惡劣的現場條件下，也能可靠工作。

SWP-RFD射頻導納物位開關與電容技術相比，采用了主動式屏蔽層和三端技術。所謂主動式屏蔽層就是在傳統接地屏蔽層與測量端之間引入一個與測量信號電位、頻率、相位完全相同，但在又在電氣上完全隔離的屏蔽層。由于屏蔽層與測量端之間沒有電勢差，即使屏蔽層上掛料的電阻較小，電流也無法同時流過掛料和測量端，這樣儀器測量的僅僅是通過測量端流過被測物料到達罐壁(地)的電流，從而消除了掛料的影響。三端技術與此類似，是在連接電纜中將同軸電纜中的屏蔽層懸浮在一個與測量信號完全相同的電位上，地線由電纜中的一根獨立的線提供，這樣就沒有電流從中心線漏出，消除了電纜的安裝電容、溫度效應等的影響。

SWP-RFD射頻導納物位開關應用
◆水及污水處理
泵站、吸水井、各類水池、加藥罐等
◆造紙
紙漿、淀粉漿、妥爾油等
◆冶金
料倉、礦漿、水及污水、化學制劑
◆電力
飛灰料位、灰漿、水及污水、酸堿罐等
◆化工
橡膠，瀝青，化學制劑、水及污水等

SWP-RFD射頻導納物位開關性能指標
電源：220±25VAC，50/60Hz或24VDC(可選)
輸出：DPDT繼電器輸出(雙刀雙擲)
顯示：無(標準)或LCD(選配才有)
觸點容量：230VAC/3A/無感；1A/有感
環境溫度：-40~70℃
響應時間：＜0.5秒或1-64秒(可選)
重復性：導電介質＜1mm；絕緣介質＜25mm
分辨率：0.5pF或更小
精度：±1%滿量程
報警方式：高位報警或低位報警(現場可設定)
報警指示燈：紅色為物位報警；綠色為物位正常；黃色為射頻導納物位開關故障
火花防護(對傳感器)：10A(標準)；100A(加防護電路)
過程連接：NPT螺紋(標準)；法蘭安裝(可選)
電纜接口: 1/2英寸NPT
電纜(僅對分體式射頻導納物位開關)：5m(標準)；0.1-50m(可選)
探頭長度：0.5m(標準)；0.1-10m(可選)
傳感器材質: 具體詳見選型表
外殼材質：防爆鑄鋁
防護等級：IP65
防爆：Ex(ib)ⅡC
輸出絕緣：信號線到傳感器大于1000V
電纜：分體式電子單元和傳感器之間電纜由昌暉儀表提供，標準長度3米，最長47米

SWP-RFD射頻導納物位開關選型表
