水滴型天線雷達物位計 YR-RD99-DBXK4LMV

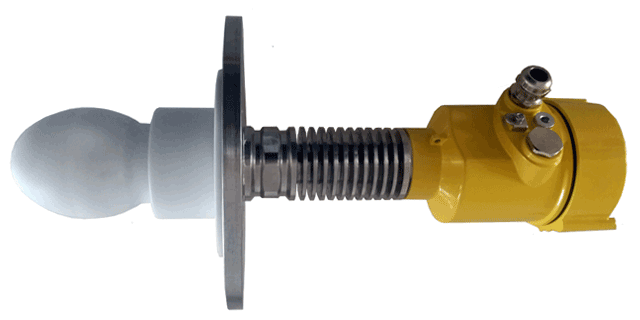

YR-RD99-DBXK4LMV雷達物位計是昌暉儀表制造有限公司生產的國內首款整體聚四氟乙烯水滴天線型雷達物位計，應用于測量強腐蝕液體、糊狀物和固體介質的距離及物位，與采用脈沖測量原理的雷達物位計相比，即使在多塵、泡沫、強腐蝕應用場合，也可以穩定可靠高精度的測量。

調頻連續波技術(FMCW)
水滴型天線發射雷達波，經介質表面反射后被天線接收。使用的雷達原理是調頻連續波(FMCW)。調頻連續波(FMCW)雷達發出高頻波段的信號，在其測量范圍內，雷達波的頻率線性增高(稱之為掃頻)。

雷達波的發射和接收對應著一個時間差t。而雷達和介質表面的距離d符合公式t=2×d/c，其中c為雷達波在介質表面上方的傳輸速度，即光速。YR-RD99-DBXK4LMV通過比對反射波和當前發射波的頻率差，進行信號處理。該頻率差△f 和距離成正比，頻率差越大也就表明距離越大。經過快速傅立葉轉換(FFT)，頻率差Δf 被轉換成頻譜，并以此計算得出距離d；通過給定的罐高值，計算得出物位的高度。

水滴型天線雷達物位計特點
1、獨有水滴型天線設計用于多塵和強腐蝕的環境
2、YR-RD99-DBXK4LMV調頻連續波雷達物位計為DN80法蘭安裝，與介質接觸部分(水滴型天線+法蘭密封等)為整體聚四氟乙烯結構，是多塵或強腐蝕條件下準確測量的唯一保證
3、YR-RD99-DBXK4LMV是國內首款可直接替代德國科隆OPTIWAVE7300C-L(型號：VF70400SP07000008A000012)的國產雷達物位計產品
4、容器內的攪拌器、壓桿、進口、梯子和其他類似物體對YR-RD99信號質量無太大影響
5、YR-RD99-DBXK4LMV測量有泡沫的液體液位有更出色的信號能更清晰地定位產品的真實表面
6、測量液面顫抖的液位，出色的信號和改進電路板使YR-RD99-DBXK4LMV能夠判斷顫抖液體的真實高度
7、YR-RD99-DBXK4LMV與網絡上的水滴型天線雷達物位計不同，簡而言之：調頻連續波雷達和脈沖雷達之分
8、高穩定性和可靠性，國貨優品價格

水滴型天線雷達物位計技術參數
◆ 最大測量范圍：0-40m
◆ 測量精度:±3mm
◆ 測量盲區：法蘭以下0.4m
◆ 分辨率：1mm
◆ 發射角度：DN80 10°
◆ 輸出信號：四線制4-20mA+HART
◆ 溫度漂移：一般為50ppm/K
◆ 儀表電源：DC24V
◆ 環境溫度：-40~70℃
◆ 電氣接口：M20×1.5
◆ 過程連接：DN80  PN16
◆ 天線：水滴型PTFE天線
