簡易PLC中文一體機

2022/10/16 9:48:04 人評論次瀏覽分類：遠程I/O模塊儀表地址：http://m.fg316.com/product/3632.html

昌暉YR-PR10系列簡易PLC中文一體機是一款中文文本編輯的邏輯控制繼電器，集邏輯判斷、輸出、延時、計時、計數、跳轉、循環等功能于一體。適用于公共區域照明、綠化帶灌溉、養殖投喂控制、設備邏輯控制與時序控制。

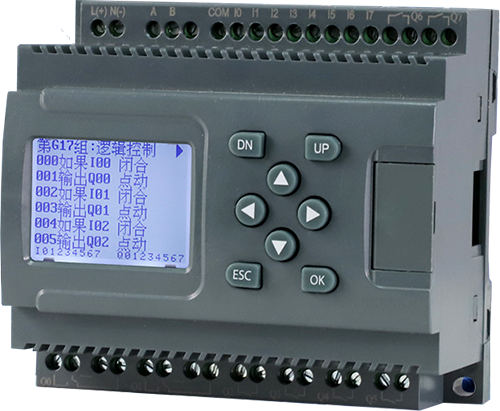

YR-PR10系列簡易PLC中文一體機

簡易PLC中文一體機特點
◆易于操作的控制器
現場編程，中文代碼操作，易掌握。
◆經濟型小型自動控制器
8路開關量輸入(NPN/PNP/干接點)和8路開關量輸出(2路單刀雙擲，6路常開點)。
◆電源故障措施
當斷電時，EEPROM可以備份程序和系統設置。
◆自由邏輯編程
簡易PLC中文一體機內置99個計數器、99個計時器，18組編程操作組，可自由邏輯編程，每組可編輯159行程序。
◆便于維護
采用人機界面來顯示用戶指定的信息、日期、時間或其它數據。
◆黑暗環境下背光更長
簡易PLC中文一體機背光自動切斷時間可設為1-99分鐘，或者可將背光設為常亮狀態。
◆編程安全性
可設置密碼來保護程序。
◆遠程監視功能
簡易PLC中文一體機通過RS485通信進行遠程監視。
◆供電可選
100-240VAC和12-24VDC電源可供選擇。
◆導軌式或壁掛式安裝
標準的35mmDIN導軌卡式安裝，操作簡單。

簡易PLC中文一體機技術參數
1、額定參數
電源電壓：AC100-240V(50/60Hz)；DC12-24V
功率消耗：100VAC時7VA最大；240VAC時10VA最大；12/24VDC時4VA最大
工作溫度：-10～50℃
相對濕度：10%-90%RH(無冷凝)
保存溫度：-10～60℃
保護等級：IP20(簡易PLC中文一體機安裝在控制面板上)
2、性能規格參數
LCD顯示屏：2.8英寸點陣式液晶顯示，帶LED背光
操作按鈕：簡易PLC中文一體機有8個按鈕(4個光標按鈕和4個操作按鈕)

日歷/時間：精度為±15s/月(25℃±2℃)
絕緣電阻：(在電源端子和所有輸出端子之間；在不同輸出端子之間)不小于20MΩ(500VDC下)
介電強度：(在電源端子和所有輸出端子之間；在不同輸出端子之間)2300VAC，50/60Hz 1 min(漏電流最大1mA)
3、技術規格參數
開關量輸入：干接點、NPN接近開關、PNP接近開關
開關量輸出：2路單刀雙擲，6路常開觸點；觸點容量1A/250VAC、1A/24VDC(阻性負載)
通訊輸出：RS485通訊接口，波特率1200-19200bps可設置，采用標準MODBUS RTU通訊協議
功能塊：簡易PLC中文一體機有18組編程操作組，每組可編輯159行程序；G00-G15組為延時控制組，單步控制，可設置上電模式；G16組為日歷計時組，同步運行，順序循環掃描；G17組為邏輯控制組，同步運行，順序循環掃描。

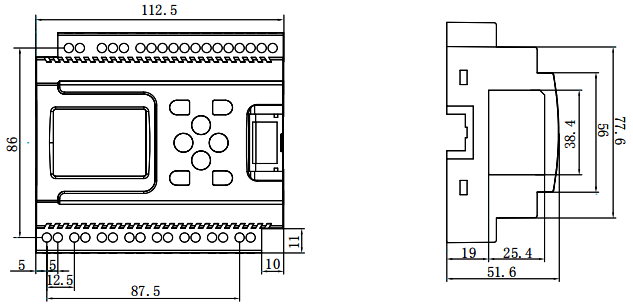

4、簡易PLC中文一體機安裝尺寸

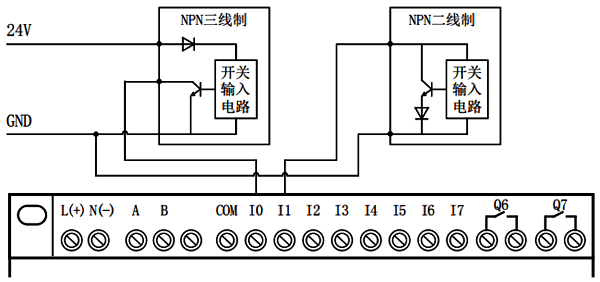

YR-PR10型簡易PLC中文一體機接線圖

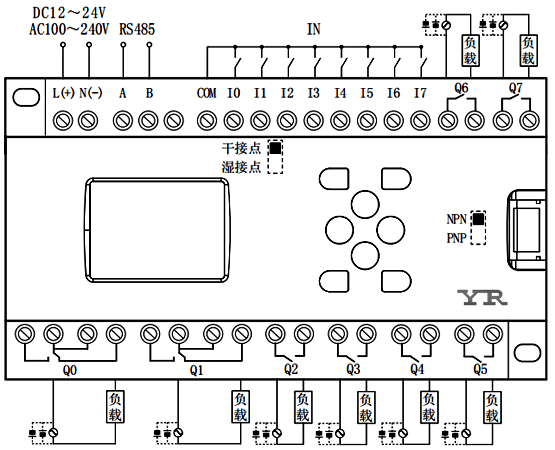

1、輸入為干接點的YR-PR10簡易PLC中文一體機接線
上撥碼至干接點,下?lián)艽a至NPN(備注：撥碼開關位于簡易PLC中文一體機接線內部，需拆除面板進行撥碼操作)
