連續熱電偶信號采集模塊將4路連續熱電偶的毫伏信號轉換為數字信號，按照MODBUS RTU規約，通過RS485通訊方式將數字信號提供給熱點探測系統、消防報警系統或DCS系統。昌暉隔連續熱電偶信號采集模塊內置連續熱電偶專用分度表且滿足輸入阻抗大于20MΩ要求，6年質保，改變了此類產品一直依賴美國摩爾等公司產品的現狀。四路連續熱電偶信號采集模塊的數字信號傳輸與傳統的連續熱電偶+進口溫度變送器的輸出模式比較，減少了兩次轉換誤差，在顯著提高轉換精度的同時，增加了熱點探測系統的穩定性和抗干擾性。

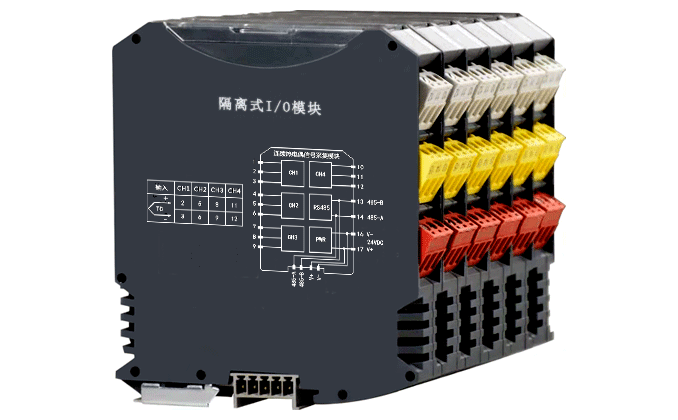

四路連續熱電偶信號采集模塊型號：YR-9740A
連續熱電偶信號采集模塊特點
◆連續熱電偶信號采集模塊YR-9740A為低功耗設計、低溫漂、自動零點校準
◆四路連續熱電偶輸入mV信號之間/通訊/電源完全隔離
◆每一路輸入信號量程可通過PC編程設置
◆支持帶電熱插拔
◆支持背板導軌和接線端子兩種方式供電和通訊
◆支持MODBUS RTU通訊協議，通訊速率高達115200bps
◆與以太網網關YR-9710A配合使用可支持MODBUS TCP/IP，簡化安裝、維護流程
連續熱電偶信號采集模塊技術指標
◆供電：24VDC
◆連續熱電偶信號采集模塊輸入信號：連續熱電偶mV信號(使用專門的連續熱電偶分度表)
◆連續熱電偶信號采集模塊輸入阻抗：＞20MΩ
◆輸入通道：4路
◆通訊接口：RS485
◆通訊協議：MODBUS RTU
◆熱電偶冷端精度：1℃
◆溫度漂移：0.005%FS/℃
◆連續熱電偶信號采集模塊組態方式：PC可編程
◆電磁兼容：IEC61326
◆隔離能力：1500VAC
◆工作溫度：-20℃~+60℃
◆存儲溫度：-40℃~+85℃
◆環境濕度：≤95%ARH非凝結
◆防護等級：IP20

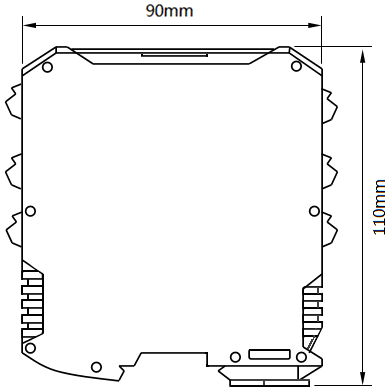

◆隔離式連續熱電偶信號采集模塊外形尺寸：17.5×90×110mm(寬×高×深)
◆連續熱電偶信號采集模塊采用低功耗長壽命設計，6年質保，滿足工業現場高可靠性長期穩定運行需求

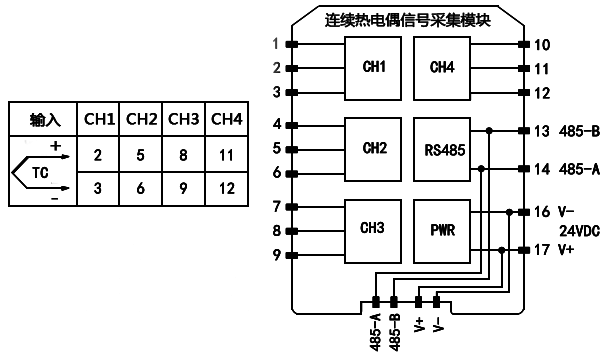

連續熱電偶信號采集模塊YR-9740A接線圖
使用連續熱電偶信號采集模塊YR-9740A后系統成本有很大程度降低：在實際應用中每一支連續熱電偶需要配置專用溫度變送器1臺，通常進口連續熱電偶溫度變送器價格在3000~4500元/臺，往往出現溫度變送器價格高于連續熱電偶價格情況，導致溫度熱點探測系統或表面溫度探測系統成本居高不下。隨著昌暉儀表開發的高性能連續熱電偶信號采集模塊和連續熱電偶溫度變送器投入市場，改變了進口產品的壟斷局面，更有利連續熱電偶和線型熱點探測器在各行業的推廣和應用。
