上海模數儀表有限公司金建民等專家團隊研發出第一代模擬XTRM溫度遠傳監測儀，信號固定為Pt100鉑電阻輸入，上世紀九十年代初首次應用于上海聯合水泥廠技改工程。香港昌暉儀表結合自身智能儀表研發核心技術，推出新一代高性能SWP-XTRM溫度遠傳監測儀，產品采用低功耗國際知名微處理器、高速16位A/D,對信號進行高精度線性矯正并精確控制輸出；SWP-XTRM輸入輸入、輸出光電隔離；萬能信號輸入(熱電偶、熱電阻信號可切換)；量程可設置；抗強干擾，外殼良好接地是能有效抑制工廠對講機干擾。
SWP-XTRM溫度遠傳監測儀典型應用
1、水泥廠煤粉盒溫度
2、水泥廠高溫風機繞組溫度監測。
3、水泥廠煤收塵器灰斗溫度監測
4、水泥廠高溫風機軸承溫度監測
5、水泥廠生料磨機電機繞組溫度監測
6、水泥廠回轉窯小齒輪油箱油溫監測
7、水泥廠回轉窯托輪油溫測量監測。Φ3.75×57米回轉窯有三組托輪，每組托輪配置4支鉑電阻選用昌暉儀表SWP-XTRM-R-4-H-K或上海模數儀表有限公司XTRM-4215AG
8、水泥廠生料磨機進料口、出料口軸承溫度監測，選用昌暉儀表SWP-XTRM-R-2-H-K或上海模數儀表XTRM-2215AG
9、水泥廠生料排風機電機定子溫度監測，每相配置有2支鉑電阻測量定子溫度，溫度≥120℃在主控室報警。
SWP-XTRM技術指標
1、輸入信號：熱電阻(Pt100、Cu50、Cu100)和熱電偶(B、S、K、E、J、T、WRe)
2、測量通道：1路、2路、3路和4路
3、顯示精度和變送輸出精度：0.5%
4、引線電阻：為避免誤差，鉑電阻引線總電阻應采用1.5mm2或2.5mm2三芯電纜
5、輸出：二線制4-20mA(測量回路開路時，LED顯示“-OH-”，標準配置的產品輸出≥25mA。信號傳輸采用兩芯雙絞線。
特別說明：如果用戶將本儀表的4-20mA信號用于超溫報警連鎖，標配產品在輸入信號斷線時將觸發超溫報警聯鎖動作！！如果儀表用于超溫報警聯鎖的場合，必須使用輸入信號斷線LED顯示“-OH-”且輸出信號小于4mA的定制儀表，儀表選型代碼最末尾代碼為“X”。
6、隔離電壓：1500VAC(輸入/輸出帶隔離具有)
7、環境溫度：SWP-XTRM溫度遠傳監測儀可以使用在-20～60℃高粉塵環境中
8、SWP-XTRM溫度遠傳監測儀溫度漂移：＜0.1%/1℃
9、防護等級：鋁合金外殼SWP-XTRM防護等級IP66；塑料外殼SWP-XTRM防護等級IP62
10、SWP-XTMR多路溫度遠傳監測儀外形尺寸

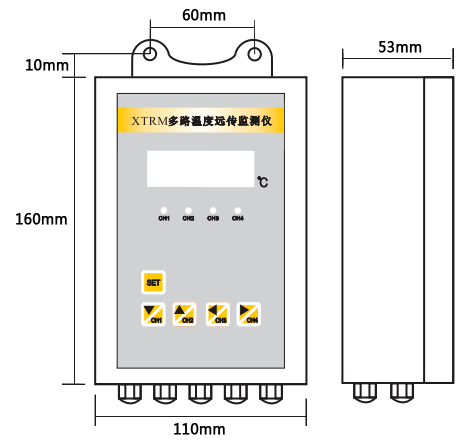

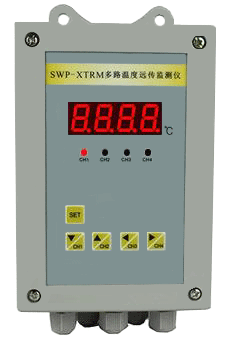

①豎式XTMR外形尺寸

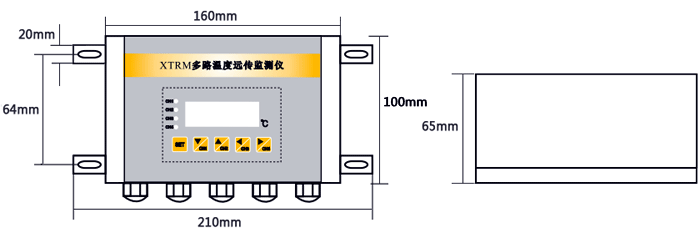

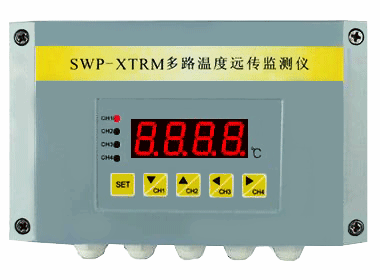

②橫式XTRM外形尺寸
SWP-XTRM溫度遠傳監測儀選型表
SWP-XTRM-①-②-③-④-⑤
①輸入類型
[R]：熱電阻輸入
[T]：熱電偶輸入
②輸入通道
[2]：2通道
[3]：3通道
[4]：4通道
③SWP-XTRM外形
[H]：橫式XTRM溫度遠傳檢測儀
[S]：豎式XTRM溫度遠傳檢測儀
④外殼材質及防護等級
[P]：塑料外殼，防護等級IP62
[K]：鋁合金外殼，防護等級IP66(常規供貨)
⑤輸入斷偶時的保護電流輸出
[省略]：斷偶時LED顯示“-OH-”,輸出電流≥25mA(標準出廠配置)
[X]：斷偶時LED顯示“-OH-”,輸出電流＜4mA(定制生產，適用于超溫報警聯鎖工況)
多路溫度遠傳監測儀選型舉例
SWP-XTRM-T-2-H-K 對應上海模數儀表有限公司XTRM-2210AG、XTRM-2215AG、XTRM-2220AG型號產品
SWP-XTRM-T-3-H-P 對應上海模數儀表有限公司XTRM-3210PG、XTRM-3215PG、XTRM-3220PG型號產品
SWP-XTRM-T-4-H-K 對應上海模數儀表有限公司XTRM-4210AG、XTRM-4215AG、XTRM-4220AG型號產品
多路溫度遠傳監測儀
XTRM溫度遠傳監測儀參數設定
1、一級參數設定
儀表在顯示狀態下按壓“SET”鍵進入一級參數設定狀態。參數設定分三步完成：第一次按壓“SET”鍵，首先顯示設定參數符號(如“CLK”)；第二次按壓“SET”鍵，顯示設定參數符號對應的設定值，設定值通過“▲”鍵(增加設定值)或“▼”鍵(減少設定值)修改，第三次按壓“SET”鍵出現下一個設定參數符號，上一個參數自動保存。
XTRM一級參數(兩個)
CLK：參數修改密碼鎖(CLK=00參數不設定，返回測量值；CLK=132時可以修改XTRM一級參數和二級參數)
DISP：DISP=0,顯示最大通道值；DISP=1,顯示第1通道值；DISP=2,顯示第2通道值；DISP=3,顯示第4通道值；DISP=4,顯示第4通道值。
2、二級參數內容(共19個)
1SL0：設定XTRM第1通道輸入分度號
1SL1：設定XTRM第1通道顯示值小數點位置(熱電偶輸入時1SL1=0；Pt100.1、Cu50、Cu100輸入時1SL1=1)
1SL2：在0-99范圍內設定第1通道濾波時間
2SL0：設定XTRM第2通道輸入分度號
2SL1：設定XTRM第2通道顯示值小數點位置(熱電偶輸入時2SL1=0；Pt100.1、Cu50、Cu100輸入時2SL1=1)
2SL2：在0-99范圍內設定第2通道濾波時間
3SL0：設定XTRM第3通道輸入分度號
3SL1：設定XTRM第3通道顯示值小數點位置(熱電偶輸入時3SL1=0；Pt100.1、Cu50、Cu100輸入時3SL1=1)
3SL2：在0-99范圍內設定第3通道濾波時間
4SL0：設定XTRM溫度遠傳監測儀第4通道輸入分度號
4SL1：設定XTRM第4通道顯示值小數點位置(熱電偶輸入時4SL1=0；Pt100.1、Cu50、Cu100輸入時4SL1=1)
4SL2：在0-99范圍內設定第4通道濾波時間
LPb1：冷端補償零點遷移設定
LKK1：冷端補償輸入放大比例設定
DA：4-20mA輸出選擇(DA=0，最大值變送輸出；DA=1，1通道變送輸出；DA=2，2通道變送輸出；DA=3，3通道變送輸出；DA=4，4通道變送輸出)
DAL：4mA輸出時溫度遠傳監測儀對應的量程下限
DAH：20mA輸出時溫度遠傳監測儀對應的量程下限
DAP：變送輸出零點遷移設定
DAK：變送輸出放大比例設定
XTRM二級參數設定方法
①在XTRM顯溫度遠傳檢測儀測量值狀態下，按壓“SET”鍵，轉入“控制參數”設定狀態。
②在“CLK=132”后，在顯示窗口顯示CLK設定值“132”狀態下，同時按壓“SET”鍵和“▲”鍵30秒進入二級參數的第一個參數“1SL0”。
③二級參數修改方法與一級參數修改方法一致。
