SWP-202TR/SWP-202TC特點
1、雙路溫度變送器為萬能輸入，可輸入熱電偶和熱電阻信號。通過SWP-20SHA顯示模塊或SWP-20PCA編程器可以顯示和修改變送器相關參數，用戶能自由改變量程和輸出。SWP-20SHA顯示模塊或SWP-20PCA編程器需要用戶單獨訂購。
2、SWP-202TC溫度變送器有自動冷端補償功能和斷偶保護功。
3、用戶可通過SWP-20SHA顯示模塊或SWP-20PCA編程器自由改變溫度變送器量程和輸出類型。
4、可選擇交流或直流供電方式。
5、儀表全部采用進口元件、內部采用微處理器進行數學運算，具有高精度、高可靠性。
6、儀表輸出可在1-5V和4-20mA之間切換。
主要技術指標
1、精度等級：0.5%FS(標準出廠配置)或0.2%FS(需要定制)
2、分辨率：±1字
3、測量范圍：-1999～9999字
4、零點遷移：輸入量程的-100%～+100%
5、冷端補償誤差：±1℃
6、斷偶保護：斷偶保護時間小于2s/FS
7、輸出信號：0-10mA(負載電阻<750Ω)；4-20mA(負載電阻<500Ω)；0-5V(負載電阻≥250KΩ)；1-5V(負載電阻≥250KΩ)
8、通信輸出：RS485，RS232C
9、儀表使用環境溫度：0-50℃/相對濕度：≤85RH；避免強腐蝕氣
10、供電電壓：AC90-265V/50Hz或DC24V±10%
11、功耗：≤6W(AC220V電源供電)；≤6W(DC24V電源供電)
SWP-202TR/SWP-202TC溫度變送器選型表
SWP-202①-②/③-④⑤-⑥-⑦-⑧
①模塊功能
[TC]：熱電偶溫度變送器
[TR]：熱電阻溫度變送器
②第一路輸入信號類型
[01]：B分度號熱電偶
[02]：S分度號熱電偶
[03]：K分度號熱電偶
[04]：E分度號熱電偶
[05]：T分度號熱電偶
[06]：J分度號熱電偶
[07]：WRe鎢錸熱電偶
[08]：Pt100
[09]：Pt100.1
[10]：Cu50
[11]：Cu100
[23]：萬能輸入信號
③第二路輸入信號類型
[01]：B分度號熱電偶
[02]：S分度號熱電偶
[03]：K分度號熱電偶
[04]：E分度號熱電偶
[05]：T分度號熱電偶
[06]：J分度號熱電偶
[07]：WRe鎢錸熱電偶
[08]：Pt100
[09]：Pt100.1
[10]：Cu50
[11]：Cu100
[23]：萬能輸入信號
④第一路輸入信號對應的輸出方式
[1]：1-5V
[2]：4-20mA
[6]：特殊規格 路輸出方式
⑤第二路輸入信號對應的輸出方式
[1]：1-5V
[2]：4-20mA
[4]：帶RS232接口，無第二路輸出為4-20mA
[5]：帶RS485接口，無第二路輸出為4-20mA
[6]：特殊規格
⑥輸出兩路隔離
[A]：輸出兩路隔離
⑦供電方式
[省略]：AC220V供電(標準配置)
[W]：DC24V供電
[T]：AC90-260V(開關電源)
⑧顯示面板
[省略]：用戶需要單獨購買SWP-20PCA編程器修改量程
[D]：帶顯示面板(SWP-20SHA顯示模塊)，可在本機修改溫度變送器量程
說明：
1、儀表不帶顯示面板時，用戶不能修改量程和儀表內部參數，儀表輸入信號類型和量程需要在訂貨時提供給生產廠。
2、儀表不帶顯示面板時無測量值顯示。
選型舉例
SWP-202TC-03/03-2-2-A-D(K/0-1100℃)
SWP-202TR-08/08-2-2-A-D(Pt100/0-400℃)
SWP-202TC-02/02-2-1-A-D(S/0-1300℃)
SWP-202TR-09/09-2-1-A-D(Pt100.1/0-150.0℃)

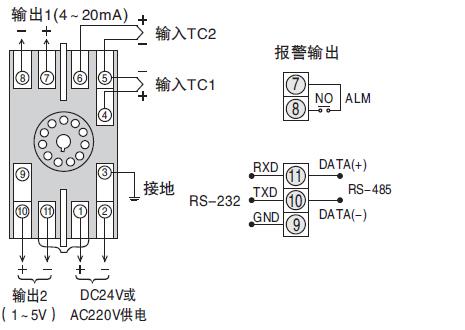

SWP-202TC熱電偶溫度變送器接線圖

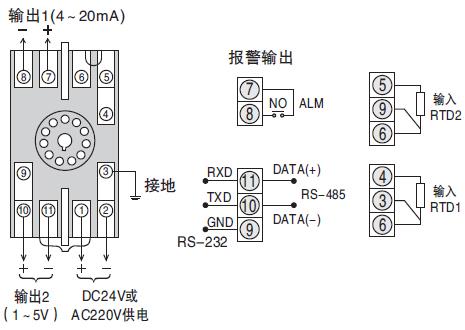

SWP-202TR熱電阻溫度變送器接線圖
