伺服操作器
1、電動操作器輸入信號為兩路:外給定控制信號(來自PID調節器或DCS系統)和閥位反饋信號(來自于電動執行機構)。
2、帶有閥門電動執行結構正轉/反轉開關量觸點控制輸出至電動執行機構，適用于閥門控制場合。
3、電動操作器有手動和自動兩種工作狀態：
①自動工作狀態時，其功能類似伺服放大器，手操器根據外部輸入SVin信號和執行機構反饋信號PVin的誤差進行調節控制，以確保實際閥位及時跟蹤閥位給定信號，實現自動控制。
②當處于手動狀時，當手操器在手動狀態時，按“加鍵”正轉繼電器觸點控制輸出或按“減鍵”反轉繼電器觸點控制輸出。正、反轉輸出信號為3A的繼電器常開觸點。
4、自動/手動無擾動切換。手動切換至自動時，采用逼近法積算，并帶切換限幅功能，以實現手動/自動的平滑切換.
5、電動操作器有PV和SV兩個顯示窗口:通常PV顯示閥位反饋值;SV顯示外格定值或手動輸出值。
6、電動操作器可以帶閥位反饋對應的變送輸出。
7、電動操作器監控輸入部分斷線功能，當外給定輸入出現故障時伺服手操器將保持故障前的控制狀態并使顯示閃爍，手操器“自動功能”停止工作，控制輸出保持。此時可人工切換到手動狀態繼續以手動方式控制調節閥。
8、電動操作器已將伺作器功能融為一體，用戶不用外接伺服放大器。
9、伺服操作器有兩個報警(AL1、AL2)，可選擇對應反饋或測量信號的報警輸出。
10、電動操作器可提供“自動”和“手動”工作狀態指示(無源開關量)DI信號輸出。操作器在手動控制時輸出開關量閉合信號給前級的DCS系統或調節器，DCS系統或調節器收到DI狀態信號后即停止PID運算，并使操作信號輸出跟蹤閥位反饋信號。當操作器從手動轉自動控制后，DI狀態信號撤消，DCS系統或前級調節器以當前的輸出控制值為初始值恢復PID控制。同樣當操作器從自動轉手動控制狀態時，以當前的閥位給定值為初始值，開始手動增減控制，這樣操作器手動轉自動，自動轉手動狀態控制都是無擾切換。
SWP-ND835-01電動操作器外形:160×80×140mm
開孔尺寸:152×76mm
重量:400g
SWP-NS835-01電動操作器外形:80×160×140mm
開孔尺寸:76×152mm
重量:400g
SWP-ND935-01電動操作器外形:96×96×140mm
開孔尺寸:92×92mm
重量:400g
SWP-ND435-01電動操作器外形:96×48×110mm
開孔尺寸:68×68mm
重量:240g
SWP-NS435-01電動操作器外形:48×96×110mm
開孔尺寸:68×68mm
重量:240g
SWP-ND735-01電動操作器外形:72×72×110mm
開孔尺寸:92×44mm
重量:240g
SWP-T835-01光柱電動操作器外形:160×80×140mm
開孔尺寸:160×80mm
重量:240g
SWP-ST35-01光柱電動操作器外形:80×160×140mm
開孔尺寸:80×160mm
重量:240g
| 本系列電動操作器全部為PVC面板，用戶反饋：在頻繁操作時按鍵位置面板容易出現破損，導致微動按鍵裸露，影響儀表整體外觀形象。在YR-GFY系列智能手動操作器(精度0.2%，亞克力面板、優質硅膠按鍵，歐洲儀表品質)，已經完善現有產品存在問題。 |
電動操作器選型表
SWP-①-②③④-⑤/⑥-⑦⑧-⑨-⑩-?
①外形特征
[ND435]：48×96mm手動操作器，橫式
[NS435]：96×48mm手動操作器，豎式
[ND735]：72×72mm手動操作器，方形
[ND935]：96×96mm手動操作器，方形
[ND835]：160×80mm手動操作器，橫式
[NS835]：80×160mm手動操作器，豎式
[T835]：160×80mm光柱手動操作器，橫式或豎式，雙光柱+雙LED顯示
②通訊方式
[0]：無通訊
[2]：RS232通訊
[3]：打印接口
[4]：RS422通訊
[8]：通訊
③控制輸出方式
[1]：繼電器正反轉閥位控制
④反饋值變送輸出方式
[0]：無輸出
[2]：4-20mA變送輸出
[3]：0-10mA變送輸出
[4]：1-5V變送輸出
[5]：0-5V變送輸出
⑤PV反饋值輸入類型
[12]：4-20mA
[13]：0-10mA
[14]：1-5V
[15]：0-5V
[16]：0-20mA
[18]：用戶指定特殊輸入
[23]：萬能輸入(熱電偶、熱電阻、標準電流和電壓輸入)
⑥SV控制輸入類型
[12]：4-20mA
[13]：0-10mA
[14]：1-5V
[15]：0-5V
⑦第一報警
[N]：無報警
[H]：上限報警
[L]：下限報警
⑧第二報警
[N]：無報警
[H]：上限報警
[L]：下限報警
⑨代碼饋電輸出
[N]：無DC24V饋電輸出
[P]：DC24V饋電輸出
⑩供電方式
[省略]：AC220V供電
[W]：DC24V供
[T]：AC90-265V供電(開關電源)
⑩光柱儀表橫式和豎式標識
[省略]：豎式80×160mm外形光柱儀表
[W]：橫式式160×80mm外形光柱儀表
選型舉例
SWP-ND835-010-12/12-HL
SWP-ND835-810-12/12-HL
SWP-ND835-012-12/12-HL
SWP-ND835-812-12/12-HL
SWP-NS835-010-23/12-HL
SWP-NS835-810-23/12-HL
SWP-NS835-012-23/12-HL
SWP-NS835-812-23/12-HL
SWP-ND935-010-12/12-HL
SWP-ND935-810-12/12-HL
SWP-ND935-012-12/12-HL
SWP-ND935-812-12/12-HL
SWP-ND435-010-12/12-HL
SWP-ND435-810-12/12-HL
SWP-ND435-012-23/12-HL
SWP-ND435-812-23/12-HL
SWP-ND735-010-12/12-HL
SWP-ND735-810-12/12-HL
SWP-ND735-012-12/12-HL
SWP-ND735-812-12/12-HL
電動操作器接線圖
◆昌暉160×80mm或80×160mm電動操作器接線圖

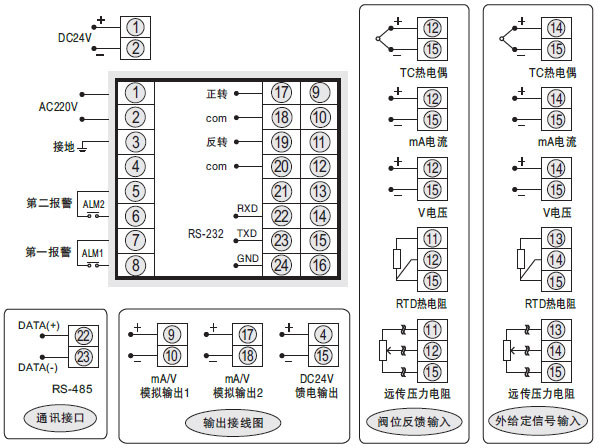

◆昌暉96×96mm電動操作器接線圖

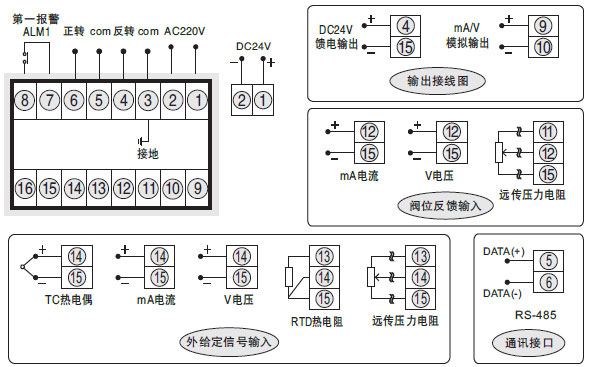

◆昌暉96×48mm或48×96mm電動操作器接線圖

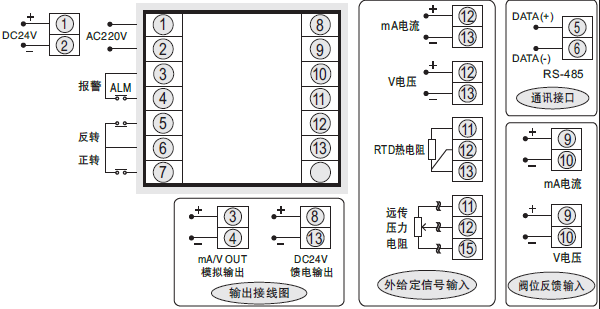

◆昌暉72×72mm電動操作器接線圖

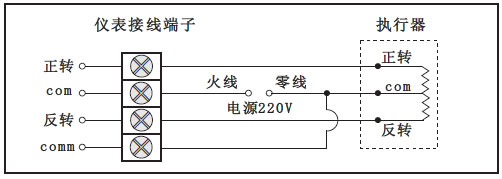

電動操作器與電動執行結構接線
注意：將調節閥電動執行機構的零線與本儀表的comm端子短接，可吸收調節閥動作時對儀表造成的干擾信號，此線如不接，本儀表也可正常工作。
