一、建立計量標準的目的工作
建立標準水銀溫度計檢定裝置，用于-60～300℃標準水銀溫度計的檢定。
二、計量標準的原理及其組
建立標準水銀溫度計檢定裝置，采用比較法檢定標準水銀溫度計。按照相應規程要求將二等標準鉑電阻溫度計及被檢定的標準水銀溫度計同時插入恒溫槽，待溫度穩定后，分別測量標準鉑電阻溫度計及被檢標準水銀溫度計，通過計算得到標準水銀溫度計的修正值。

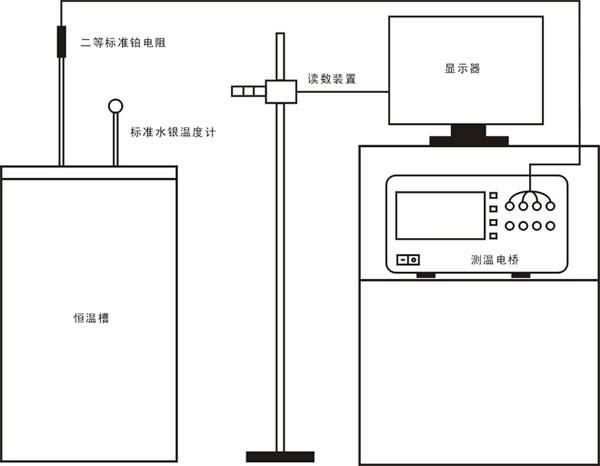

整套裝置測溫范圍為-60～300℃。標準器為二等標準鉑電阻溫度計，配套設備包括測溫電橋、水三相點瓶、不同測溫范圍的恒溫槽。水三相點瓶主要用來檢定二等標準鉑電阻溫度計在水三相點的電阻值。標準水銀溫度計檢定裝置組成如下圖所示：
三、計量器具及主要配套設備
名稱 型號 測量范圍 不確定度/準確度等級/最大允許誤差 制造廠 檢定周期或復校間隔 末次檢定日期 檢定證書號
測溫電橋 F660AC 0～500Ω ±2×10-6 ASL公司 2年 ×××××× ×××××
測溫電橋 0～500kΩ 0.06ppm FLUKE 2年
恒溫槽 HTS-300 30～95℃ 水平溫差0.01℃；最大溫差0.01℃ 湖州唯立 2年
恒溫槽 HTS-9 -60～30℃ 水平溫差0.01℃；最大溫差0.01℃ 湖州唯立 2年
恒溫槽 RTS-60A -60～30℃ 水平溫差0.01℃；最大溫差0.02℃ 湖州唯立 2年
恒溫槽 6331-256 35～300℃ 穩定性0.007℃；均勻性0.007℃ FLUKE 2年
恒溫槽 7381-256 -80～110℃ 穩定性0.005℃；均勻性0.007℃ FLUKE 2年
水三相點瓶 NIM-1 0.01℃ U=0.4Mk（k＝2） 計量院
水三相點瓶 5901 0.01℃ U=0.2Mk（k＝2） FLUKE
四、計量標準的主要技術指標
1、計量標準的技術參數
測量范圍：-60～300℃
不確定性：U＝（0.008～0.015）℃，k＝2
2、二等標準鉑電阻溫度計（型號WZPB-2）
測量范圍：83.8058K~419.527℃
不確定度：
溫度/℃ 擴展不確定度/mK 包含因子
0 1.4 2
50 2.6 2
100 4.6 2
150 5.8 2
200 6.5 2
250 6.8 2
300 6.9 2
350 7.5 2
420 8.9 2
五、環境條件
序號 項目 要求 實際情況 結論
1 溫度 15-30℃ 18～28℃ 合格
2 濕度 15％-85%RH 20％-80%RH 合格

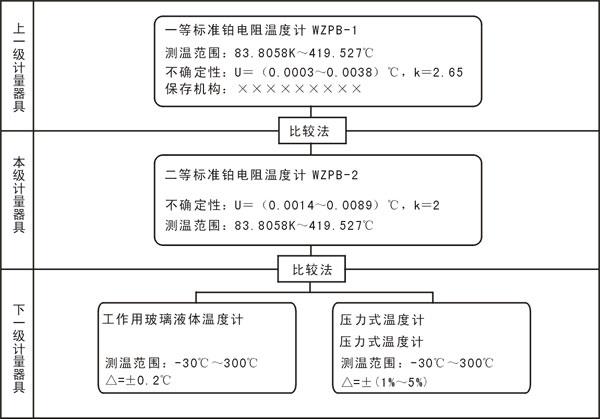

六、計量標準的量值溯源和傳遞框圖
七、計量標準的重復性試驗
測量次數n 標準/℃ 被校偏差/格 修正值yi/℃
1 50.0010 +0.3 -0.03
2 50.0016 +0.2 -0.02
3 50.0019 +0.3 -0.03
4 50.0022 +0.2 -0.02
5 50.0023 +0.2 -0.02
6 50.0020 +0.3 -0.03
7 50.0018 +0.3 -0.03
8 50.0011 +0.2 -0.02
平均值平均值
-0.02
-0.005結論：小于本裝置不確定度評價中的重復性指標，符合要求。
