現場一個壓力自動控制PID的比例度是30%，這個壓力自動控制的很不穩定。工藝的說法這個壓力用兩個循環水冷凝器控制，容易偏流所以控制的不好。
實際上PID參數也是問題。這就是筆者常說的量程的影響。這壓力變送器的量程是0~1MPa，PID調節器的壓力設定值是0.342MPa，調節閥變化5%，壓力的變化在量程百分比后非常小。
把壓力自動控制的比例度增強了30倍，修改為1%。壓力自動控制可以控制在設定值附近，但是有點同相位等幅振蕩的趨勢。將比例度調整為2%，調節閥振蕩減弱，壓力控制更穩定。
在一個投用的自動控制回路做開環測試，用Lambda整定方法肯定能解決問題。根據閉環曲線去估計被控對象的增益，用試湊的方法進行PID參數整定，也是很實用的工程方法。要對量程對增益的影響有充分地認識。在PID參數整定時要敢于大幅度的調整。既不做測試又要大幅度調整，就要多仔細觀察。
其實試湊需要更多知識、更仔細的數據分析和更長的整定過程，如果理解不到位，試湊就變成了瞎湊。
在同一個裝置里同樣都是壓力自動控制，PID的比例增益能差幾十倍。壓力自動控制的常見問題是沒有考慮量程的影響，比例增益不夠，現場也有比例度是1%的壓力控制。
盡管設備可能有缺陷，但是不花錢的方法還是要先試試。要優化PID參數避免抗擾不足和等幅振蕩。

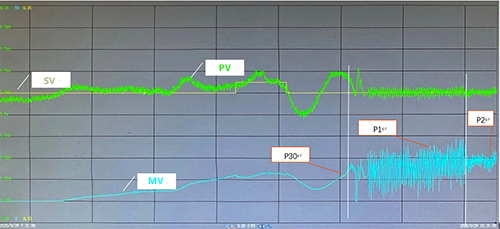

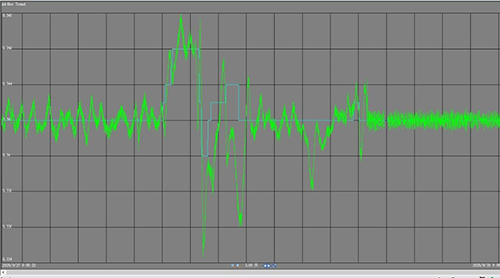

上圖是剛開始整定時8小時的趨勢，下圖是第二天、第三天趨勢，這個壓力自動控制盡管有兩個冷凝器，但是通過整定PID也能實現穩定控制。
