DLT645-2007和MODBUS都是電力行業常用通信協議，經常接觸電表的朋友會發現，電表都會要求配置DLT645-2007協議，尤其國網專業計量，而多功能電力儀表則通常配置MODBUS協議，這里面有什么考慮么？昌暉儀表從DLT645-2007和MODBUS的技術特點、功能需求、應用場景等方面的差異進行說明。
1、計量的特殊地位
①技術特點
DLT645-2007協議主要通過RS485總線進行半雙工串行通信，支持一對一和一對多的通信模式，通信由主站發起，從站(電表)根據接收到的命令作出響應。遵循RS485標準，具有良好的抗干擾能力和較長的傳輸距離，可靠性和穩定性也較好。除此之外，命令集簡潔明了，易于實現和維護，較低的開發成本和技術門檻。
②安全及功能
雖然DLT645-2007協議本身沒有內置的安全機制，但是可以結合電表自身進行加密，實現身份認證，身份認證通過以后才能進行下一步操作。
DLT645-2007協議覆蓋了電表的所有功能，包括有功無功電能量、基波諧波電能、事件、負荷記錄、身份認證、寫入數據、廣播校時等等很詳實，功能雖然很多，但是實際項目中經常用到的功能不多，對于電氣成套人員或者運維等非專業人員不用研究太深入，掌握基礎功能滿足項目要求就可以了，如果感興趣可以閱讀《DLT 645-2007多功能電能表通信協議》，對于功能的描述很全面。
③DLT645-2007的應用場景及必要性
國網使用的電表需要嚴格執行DLT645-2007協議，其他用戶電表等可能使用其他協議或者兼顧其他協議。DLT645-2007協議是中國國家電網公司制定的一種用于電表與數據采集終端之間通信的標準協議，各層級制定的非常詳細，主要用于電力系統中智能電表的數據讀取和控制，支持與電力公司的自動化管理系統集成。其設計完全圍繞電能計量的核心需求，具有強烈的行業專屬屬性。
對于智能電表，適用于單相、三相智能電能表，實現遠程抄表、參數設置、狀態監控等功能。對于數據采集終端，用于連接集中器、采集器等設備，構建完整的電力數據采集系統。
電力系統屬于國家關鍵基礎設施，對設備的統一性、兼容性要求極高，包括其定義了標準的專用字段等，降低了解析量。
總之，DL/T645-2007作為電力行業標準，考慮電網特點，確保了全國范圍內電能表的通信接口、數據格式完全一致，避免了因協議混亂導致的管理難題，這就是核心。
2、MODBUS是工業領域的通用語言

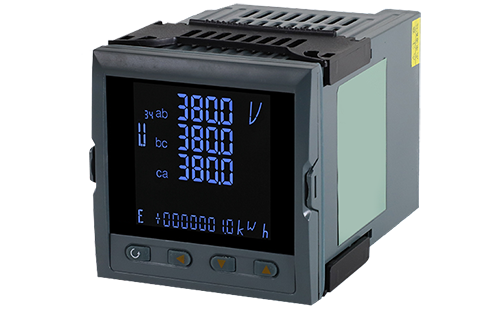

區別于電表的專一性，多功能電力儀表則更需要兼容性，此時MODBUS作為工業協議便為更好的選擇，昌暉儀表網有文章詳細講過MODBUS的分類，其設計目標是實現不同品牌、不同類型的工業設備(傳感器、控制器、PLC、儀表等)間的互聯互通、跨品牌通信，MODBUS的靈活性和兼容性使其成為首選。所以在一些電度表使用特殊場合，如果需要兼容性，電度表也可以選配MODBUS。
綜上所述，電表用DL/T645-2007協議，是因?yàn)殡娏π袠I(yè)需要統一、專用、安全的通信規范來保障電能計量和管理的嚴謹性；而多功能電力儀表用MODBUS協議，是因?yàn)楣I(yè)場景更需要開放、靈活、兼容的通用協議來實現多設備協同。DL/T645-2007和MODBUS協議選擇，本質是行業專屬需求與跨領域通用需求的差異化體現。
