1、結構與幾何形狀
①孔板結構與幾何形狀
◆結構最簡單，通常是一塊中心開有圓形孔的薄金屬板
◆孔板的厚度相對較小
◆孔板的入口邊緣非常尖銳(直角或小圓角)，這是關鍵特征
◆流體在孔板處發生突然收縮，在孔板下游形成明顯的縮脈(最小流通截面處)。

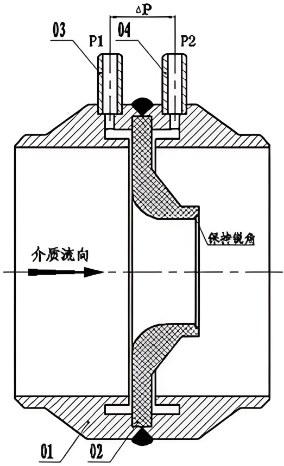

②噴嘴結構與幾何形狀
◆結構比孔板復雜，是一個流線型的收縮管道段
◆噴嘴入口部分是光滑的圓弧曲面(橢圓或1/4圓)，逐漸收縮到圓柱形喉部
◆喉部長度約為其直徑的0.3-0.5倍
◆出口部分可以是直圓柱形或略有擴散(標準噴嘴出口無擴散)
◆流體在噴嘴內發生漸進的、引導性的收縮，在喉部達到最小截面。
2、流體動力學特性與壓損
①孔板流體動力學特性與壓損
◆由于突然收縮和擴張，流體在孔板下游產生劇烈的渦流和湍流
◆能量損失(永久壓力損失)很大。大約40%-80%的差壓(上游壓力與孔板下游壓力之差)無法恢復，最終轉化為熱能
◆恢復壓力低
②噴嘴流體動力學特性與壓損
◆流線型設計引導流體平滑收縮和(部分)擴張
◆湍流和渦流顯著減少
◆能量損失(永久壓力損失)比孔板小得多。大約只有10%-20%的差壓損失掉
◆恢復壓力較高
3、精度與量程比
①孔板精度與量程比
◆孔板精度受入口邊緣尖銳度影響極大，邊緣磨損或積垢會顯著改變流量系數，降低精度
◆孔板對上游流動擾動(流速分布)更敏感，需要更長的上游直管段來穩定流場
◆量程比(最大流量/最小流量)相對較小，通常為3:1到4:1。在低雷諾數(低流速或高粘度)時精度下降較快
②噴嘴精度與量程比
◆流線型設計使噴嘴流量系數更穩定，受磨損影響較小(特別是入口曲面)
◆對上游流動擾動的敏感度低于孔板，所需的上游直管段長度通常比孔板短
精度通常比孔板高，尤其是在中等流量范圍內
◆量程比優于孔板，可達4:1到5:1，在較低雷諾數下仍能保持較好的精度和穩定性
4、耐磨損與耐腐蝕性
①孔板耐磨損與耐腐蝕性
◆孔板的尖銳入口邊緣極易被磨損(如含固體顆粒流體)或腐蝕，導致流量系數漂移，需要更頻繁檢查和更換
◆直角邊緣處容易堆積污垢或雜質
②噴嘴耐磨損與耐腐蝕性
◆流線型曲面設計更耐磨損和腐蝕，不易堆積污垢，具有一定的“自清潔”能力
◆使用壽命通常比孔板長
5、成本
孔板：結構最簡單，制造最容易，成本最低
噴嘴：結構更復雜，加工(特別是精確的入口曲面和喉部)要求更高，成本顯著高于孔板
6、典型應用場景
①孔板典型應用
◆成本敏感的應用
◆清潔流體(氣體、液體)
◆大管徑應用(成本優勢明顯)
◆對永久壓力損失要求不嚴格的場合
◆符合標準(如ISO 5167, ASME MFC-3M)的孔板設計成熟，應用極其廣泛
②噴嘴典型應用
◆需要更高精度和更好重復性的場合
◆需要更低永久壓力損失以節省泵/風機能耗的場合(如大流量蒸汽測量)
◆測量高速流體、蒸汽、高溫高壓流體(流線型設計承受力更好)
◆測量含有少量固體顆粒或易結垢的流體(耐磨、自潔)
◆低雷諾數應用(如高粘度液體或低速氣體)
◆可用直管段長度受限的場合(所需上游直管段通常比孔板短)

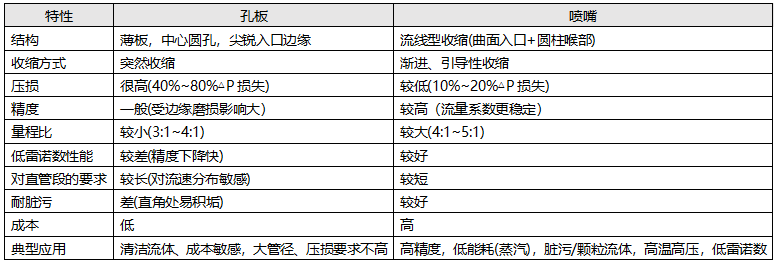

總結對比表
簡單來說孔板便宜簡單但壓損大、易磨損、精度稍遜；噴嘴貴些但壓損小、更耐用、精度高、更適合苛刻工況。選擇哪種節流裝置取決于具體的應用需求，包括流體性質(清潔度、粘度、相態)、工況(壓力、溫度、流量范圍)、對精度和壓損的要求、可用預算以及安裝空間(直管段長度)等因素。
