儀器儀表采用RS485半雙工模式是什么原因？RS485是一種常用的串行通信標準，它可以在遠距離和高噪聲環境下實現數據通信。RS485支持多種通信模式，其中半雙工模式是其一種重要的工作方式。在半雙工模式下，RS485總線上的設備不能同時發送和接收數據，這意味著在同一時刻只能進行數據的發送或接收操作。
儀器儀表采用RS485半雙工模式的原因
1、電氣特性決定

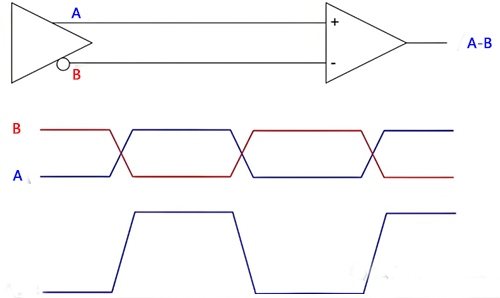

RS485通信標準采用差分信號傳輸，這意味著數據通過兩根線(A和B)上的電壓差來表示邏輯狀態。這種傳輸方式極大地提高了信號的抗干擾能力，但也限制了其通信模式。由于差分信號的特性，RS485在同一時間內只能實現單向通信，即半雙工模式。這種模式要求數據發送和接收不能同時進行，需要在發送和接收狀態之間切換。
2、多節點共享單一信號線
RS485允許一主多從的通訊結構，這種設計使得全雙工通信變得復雜。全雙工通信需要同時發送和接收數據，如果多個設備同時在總線上發送數據，將導致信號沖突和通信質量下降。因此，為了保證通信的穩定性和可靠性，RS485選擇了半雙工模式，同一時間內只允許一個方向的數據傳輸。
3、成本與設計考量
RS485的半雙工特性還與其成本和設計有關。采用簡單的電路結構，RS485能夠以較低的成本實現多點通信，這對于工業控制和自動化領域尤為重要。此外，半雙工模式簡化了通信協議的設計，降低了通信時延，提高了數據傳輸效率。
應用場景適配
RS485半雙工模式非常適合于那些不需要同時雙向傳輸數據的應用場景，如工業自動化、環境監測等。在這些場景中，數據通常從多個傳感器流向中心控制單元，或者從控制單元流向執行器，而不需要即時的反向通信。
總之，儀器儀表采用RS485半雙工模式，主要是由于其電氣特性、多節點共享單一信號線的物理限制、成本與設計考量以及適配特定的應用場景。這種模式雖然在某些情況下限制了通信的雙向同時性，但在大多數工業應用中，RS485的半雙工通信已經足夠滿足需求，并且能夠提供穩定可靠的通信。
