雷達物位計的類型

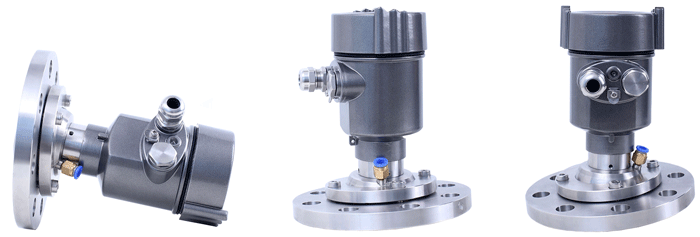

目前市場上的主流產品，主要分為脈沖雷達物位計(6.3G雷達物位計、26G雷達物位計和80G雷達物位計)和導波雷達物位計。
SH/T3005-2016關于雷達物位計選型的規定
雷達物位計選型在SH/T3005-2016《石油化工自動化儀表選型設計規范》中這樣規定：
1、對于大型固定頂罐、浮頂罐、球形罐中儲存原油、成品油、瀝青、液化烴、液化石油氣、液化天然氣、可燃液體及其他介質的液位連續測量或計量，宜選用非接觸式雷達物位計，也可選用導波式雷達物位計；
2、對于儲罐或容器內具有泡沫、水蒸氣、沸騰、噴濺、湍流、低介電常數(1.4～2.5)、帶有攪拌器或有旋流介質的液位或界面的連續測量或計量，宜選用導波式雷達物位計；
3、應根據測量精確度要求選用控制級或計量級雷達物位計，用于液體介質的控制級滿量程精確度不宜低于±0.5%，計量級精確度不宜低于±3mm；用于固體介質的測量精確度不宜低于±25mm；
4、雷達物位計宜選用24VDC或220VAC外供電型，變送器輸出信號宜為4-20mA帶HART協議或總線信號；
5、非接觸式雷達物位計的天線(平面式、拋物面式、喇叭式、桿式)和導波式雷達物位計的導波桿(纜)的結構形式及材質的選型應根據儲罐類型、介質特性、測量范圍、測量精度、儲罐內溫度及壓力等因素綜合確定；
6、對于被測介質的液位或界面波動較大、干擾因素大、低介電常數(1.4～2.5)等場合，應選裝導波管(防擾管)；
7、用于罐區儲罐的雷達物位計宜帶有罐旁指示表；
8、用于精確計量的導波式雷達物位計宜帶有多點平均溫度計；
9、壓力儲罐上安裝的雷達物位計一次儀表與設備法蘭之間宜設維修切斷球閥；
10、對于內部有影響微波傳播的障礙物的儲罐或介電常數低于1.4的介質不得選用雷達物位計；
11、對于儲罐的界面測量，不得選用非接觸式雷達物位計。
