昌暉儀表工程師簡單記錄某現場飽和蒸汽測量系統流量積算儀參數設置過程，供大家參考。
1、飽和蒸汽測量系統儀表配置情況
①現場四臺上自儀渦街流量計；一體式渦街流量計2臺；型號：YF115-AGSC2-CD/TBS 量程：0～20t/h；二線制4-20mA輸出；分體式2臺；型號：YFA11-GS-15-CD/TBS，YF115-NNNC2-CD；量程：0～20t/h；二線制4-20mA輸出。
②現場溫度補償為溫度傳感器4支，為Pt100；
③現場壓力補償為橫河EJA壓力變送器4臺；量程0-3MPa；二線制4-20mA輸出。

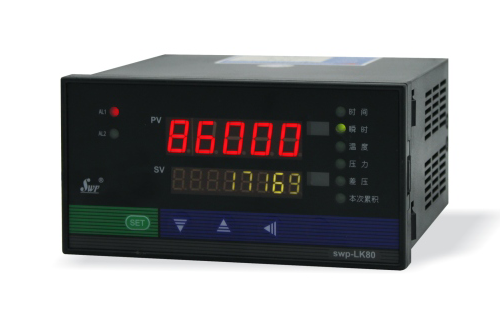

④昌暉流量積算儀四臺；型號：SWP-LK802-82-AAG-HL-2P
2、流量積算儀參數設置
①用戶要求瞬時流量單位為t/h。
②流量積算儀二級參數設置
b1=0(被測介質為飽和蒸汽)
b2=0(流量輸入型號類型為線性)
b5=0(流量測量質量流量)
C1=2(瞬時流量顯示單位為小時)
C2=3(累計流量顯示精度為1)
C3=2(瞬時流量顯示的小數點在百位，顯示XX.XX)
C4=1(溫度補償顯示的小數點在十位，溫度顯示XXX.X)
C5=1(壓力補償顯示的小數點在十位，壓力顯示XXX.X)
d1=6(溫度補償輸入的類型為熱電阻，Pt100)
d2=2(壓力補償輸入的類型為4-20mA)
d3=2(流量(線性、差壓)的輸入類型)為4～20mA)
SL=0(設定變送輸出的下限量程，變送輸出以瞬時流量值為參考)
SH=20(SL=0(設定變送輸出的上限量程，變送輸出以瞬時流量值為參考))
TL=0(設定溫度補償量程的下限；單位：攝氏度)
TH=300(設定溫度補償量程的上限；單位：攝氏度)
PL=0(壓力補償量程下限，單位由DP參數決定)
PH=3(壓力補償量程上限，單位由DP參數決定)
CAL=0(流量輸入量程下限)
CAH=20(流量輸入量程上限)
DP=3(壓力補償單位為MPa)
DCA=16(設定流量輸入的單位為t/h)
PV=16(設定瞬時流量的單位為t/h)
③流量積算儀一級參數K系數設置
流量積算儀如果接受來自渦街流量計的質量流量，那么流量積算儀流量系數K為工況密度的倒數。
與用戶溝通情況：用戶使用工況壓力為1.7MPa。查詢飽和蒸汽壓力對應密度表得知大約8.188kg/m3。計算流量積算儀K系數：K=1/ρ工況密度=1/8.188≈0.12212，則流量積算儀K系數設置為0.12212。
至此，渦街流量計測量飽和蒸汽，帶溫壓補償流量積算儀SWP-LK802-82-AAG-HL-2P參數設置完成。
