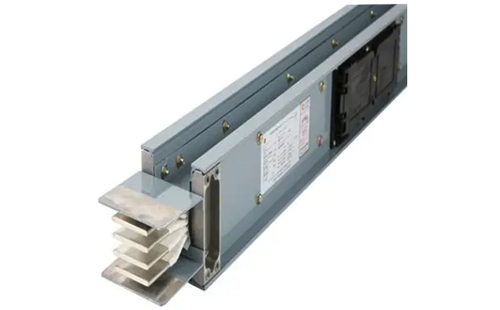

在建筑電氣設計中，使用四芯母線槽并利用外殼作為保護地線(PE線)的做法是否違規？來看看規范怎么要求。



1、GB50303-2002《建筑電氣施工質量驗收規范》10.1.2指出當設計將母線槽的金屬外殼作為保護接地導體(PE)時，其外殼導體應具有連續性且應符合現行國家標準《低壓成套開關設備和控制設備 第1部分：總則》GB7251.1的規定。這表明，如果母線槽的外殼作為PE線，需要滿足特定的條件，以確保安全。

2、GB7251.1-2015《低壓成套開關設備和控制設備 第1部分：型式試驗和部分型式試驗成套設備》 規定，如果外殼作為保護電路的一部分使用時，其截面積與7.4.3.1.7中規定的最小截面積在導電能力方面應是等效的。

母線槽外殼作為PE線時，必須有穩定連接，并且在進行例行維修時，PE線保護電路不應被切斷。

母線槽外殼兼作PE接地干線時，該產品是采用母線槽鋁合金外殼做PE線，母線單元的主側板端頭焊接鋁排作為PE線，且整體外殼作為PE接地干線，其截面積遠大于標準列值，是最有安全保障的方案。

3、GB7251.1-2015《低壓成套開關設備和控制設備 第6部分：低壓成套開關設備和控制設備第6部分：母線干線系統(母線槽)》規定當外殼作為保護導體一部分時，按照初始制造商的說明，將其像正常使用一樣與PE/PEN連接。

因此，如果4芯母線槽的設計和安裝能夠滿足上述規范中提到的條件，包括穩定的連接、足夠的截面積、以及在維修時不切斷保護電路等，那么這種做法并不違規。

作者：老王和你聊電氣
