如果控制回路已經閉環，可以根據設定值階躍變化時PID控制器輸出的變化確定被控對象是自衡對象還是積分對象。如圖1所示，設定值階躍變化并穩定后，如果PID控制器輸出和設定值階躍變化前有明顯變化就是自衡對象[圖1a]，如果PID控制器輸出和設定值階躍變化前變化不大就是積分對象[圖1b]。

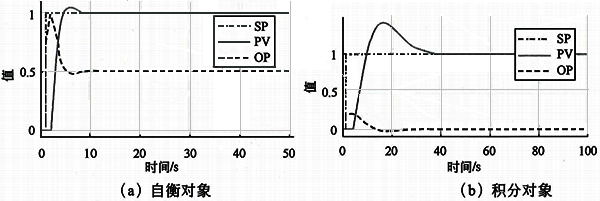

圖1 閉環識別自衡對象和積分對象
