1、儀表絕熱施工可與設備和管道的絕熱工程同時進行。
2、儀表管道的隔熱應當在儀表管路試壓合格，管路及支架防腐補漆完成后進行。
3、儀表絕熱工程的施工在測量管道、伴熱管道壓力試驗或通電合格及防腐工程完成后進行。
4、需絕熱的設備及管道，表面一般不涂防銹漆。
5、測量低溫的儀表、管道及管道支架均應保冷，不得外露。
6、保溫材料采用硅酸鋁纖維棉(適用于工作溫度≤450℃)、巖棉或巖棉管殼(適用于工作溫度≤600℃)。
7、儀表管路的保冷層宜根據溫度選用聚氨酯泡沫、泡沫玻璃等，保冷層外設置瀝青瑪蹄脂防潮層，保護層宜與裝置工藝管道一致。
8、絕熱層外的防潮層可選用油粘紙，保護層選用鍍鋅鐵皮或玻璃布帶疊層纏繞外涂防腐漆。
9、絕熱層或防潮層應捆扎牢固，間距約800mm，不得采用纏繞方式固定。
10、采用一種隔熱材料，厚度大于80mm時應分層，各層厚度應相近。
11、用于奧氏體不銹鋼管道上的隔熱材料，其氯離子含量不得大于25μg/g。
12、有隔熱要求的儀表管路上的閥門等部件應同管路一起進行隔熱。
13、儀表設備、管路、閥門等絕熱，應在系統氣密、合格后方可進行施工。
14、浮筒液面計和調節閥只對接觸測量介質的測量部件和閥體部分進行絕熱。
15、保冷的儀表設備、管路、閥門等應在系統干燥合格后施工。
16、在保冷的管路、設備上不應直接固定支架。

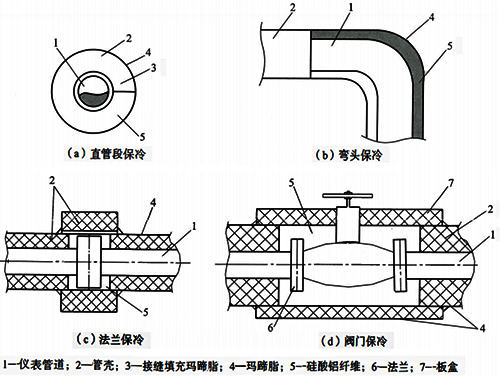

17、儀表管路的保冷結構如圖。

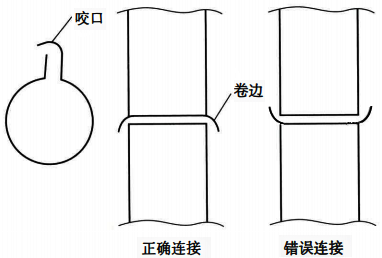

18、絕熱外包鍍鋅鐵皮時，管彎外包鐵皮應采用壓制彎頭或蝦米腰，不得直角形連接。鍍鋅鐵皮外殼的接口應能防止水分進入，如圖所示。
19、外包鐵皮采用自攻螺釘固定時，防止鉆透管壁或外殼。

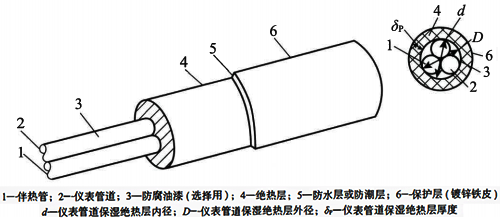

20、保溫絕熱結構宜由防腐層、保溫絕熱層、保溫絕熱結構防水層和保護層組成，參見下圖。保冷絕熱結構宜由防腐層、保冷絕熱層、防潮層和保護層組成。
