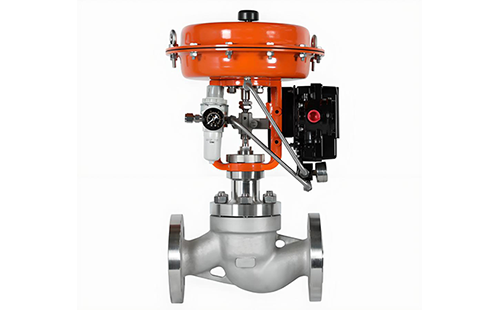

調節閥安裝施工的一般規定及要求
1、調節閥安裝應按照設計圖樣和設計文件的規定。
2、調節閥安裝應遵循國家有關標準的規定，如工業自動化儀表施工及驗收規范、電氣設備安裝工程施工及驗收規范等。
3、調節閥安裝所需要的設備，輔助設備和主要材料應符合國家或行業標準的有關規定。
安裝施工注意事項
1、調節閥安裝位置和方位。

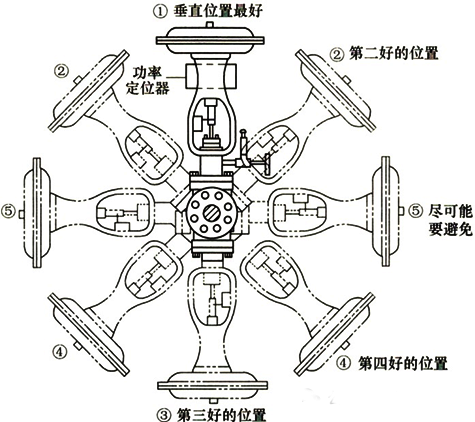

調節閥安裝位置比較圖如下圖所示，安裝位置①是最佳安裝位置，即垂直安裝；安裝位置⑤是最差位置，要盡量避免；安裝位置②是次選位置。如果沒有足夠空間，可選擇位置③和④。

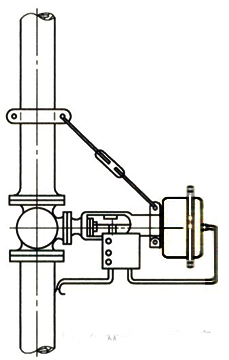

如果管道是垂直安裝的，調節閥必須水平安裝不可，則要用吊鉤或拉鏈把執行器支撐在管道上。或者用U型螺栓管卡和支板把調節閥支撐起來，如下圖所示。
2、調節閥閥內流體的流向應與閥體上的流向標志一致。
3、法蘭與管道的同軸度允許偏差應滿足下式的規定：
式中：△t為允許偏差；D為管道內徑；β為工作條件下節流內徑與管道內徑之比。
4、調節閥上下游切斷閥、旁路閥的連接

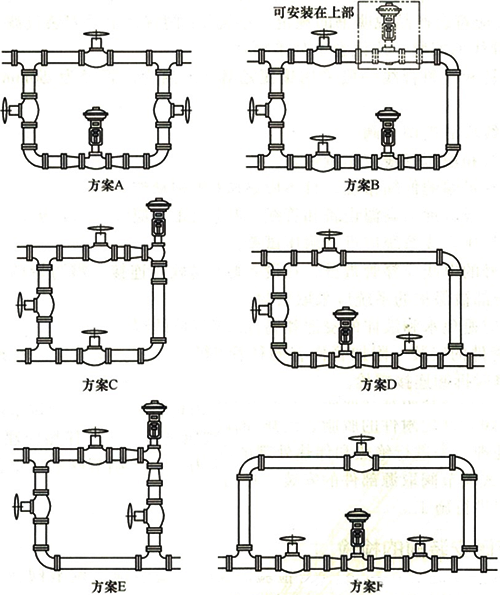

調節閥上下游切斷閥和旁路閥應與調節閥同時安裝。通常上游應有10～20D的直管段，下游應有4～7D的直管段。D是管道公稱直徑。調節閥上下游切斷閥、旁路閥的連接方式有多種，如圖所示為六種常見調節閥連接方案。
①方案A的結構布置緊湊，占地面積小，容易維護和操作，系統的放空或排液容易，但是常常不能滿足足夠的直管段長度，使噪音增強。
②方案B的結構占地面積較大，調節閥位置可安裝在上部或者下部，容易適應操作要求，但直管段不易保證。
③方案C的結構適用于角閥，可減少彎頭數量，占地面積小，對底進測出的流向，可有較長的上游直管段長度。
④方案D與方案B類似，占地面積大。
⑤方案E的結構適合于角閥，與方案C相比，上游直管段縮短，不利于流體的穩定。
⑥方案F的結構是最為常見，占地面積大，管路流阻小，但操作和維護空間較小。
5、閥門定位器的安裝應保證信號反饋能夠正確、及時地反映閥位信號和變化。
6、控制管線的安裝注意事項
①信號管線和液壓信號管線應盡量短，且應盡量靠近調節閥本身。
②液壓油管線應遠離高溫設備和管線，與熱表面的間距不應小于150mm。
③氣路管線和液壓油管應進行耐壓測試。
④信號電氣線路應穿管鋪設，在設備側應用金屬軟管連接。
