超聲波厚度儀選型要求
①檢測體表面粗糙度過大，會(huì)造成探頭與接觸面耦合效果差，反射回波低，甚至無法接收到回波信號(hào)。對(duì)于表面銹蝕，耦合效果極差的在役設(shè)備、管道等可通過打磨、銼等方法處理表面，降低粗糙度，同時(shí)也可以將氧化物及油漆層去掉，露出金屬光澤，使探頭與被檢物通過耦合劑能達(dá)到很好的耦合效果。
②檢測體曲率半徑太小，尤其是小徑管測厚時(shí)，因常用探頭表面為平面，與曲面接觸為點(diǎn)接觸或線接觸，聲強(qiáng)透射率低(耦合不好)。 可選用小管徑專用探頭(管徑小于6mm)，能較精確的測量管道等曲面材料。
③檢測面與底面不平行時(shí)，聲波遇到底面會(huì)產(chǎn)生散射，探頭無法接受到底波信號(hào)。
④鑄件、奧氏體鋼因組織不均勻或晶粒粗大，超聲波在其中穿過時(shí)產(chǎn)生嚴(yán)重的散射衰減，被散射的超聲波沿著復(fù)雜的路徑傳播，有可能使回波湮沒，造成不顯示。可選用頻率為2.5MHz的粗晶專用探頭。
⑤常用測厚探頭表面為丙烯樹脂，長期使用會(huì)使其表面粗糙度增加，導(dǎo)致靈敏度下降，從而造成顯示不正確。可選用500號(hào)砂紙打磨，使其平滑并保證平行度。如仍不穩(wěn)定，則考慮更換探頭。
⑥腐蝕坑的影響。當(dāng)被測物另一面有銹斑、腐蝕凹坑時(shí)，造成聲波衰減，導(dǎo)致讀數(shù)無規(guī)則變化，在極端情況下甚至無讀數(shù)。
⑦被測物體(如管道)內(nèi)有沉積物，當(dāng)沉積物與檢測體聲阻抗相差不大時(shí)，測厚儀顯示值為壁厚加沉積物厚度。
⑧當(dāng)材料內(nèi)部存在如夾雜、夾層等缺陷時(shí)，顯示值約為公稱厚度的70%，此時(shí)可用超聲波探傷儀或者帶波形顯示的測厚儀進(jìn)一步進(jìn)行缺陷檢測。
⑨溫度的影響。一般固體材料中的聲速隨其溫度升高而降低，有試驗(yàn)數(shù)據(jù)表明，熱態(tài)材料每增加100℃，聲速下降1%。對(duì)于高溫在役設(shè)備常常碰到這種情況。應(yīng)選用高溫專用探頭和高溫耦合劑(300~600℃)，切勿使用普通探頭。
⑩層疊材料、復(fù)合(非均質(zhì))材料。因超聲波無法穿透未經(jīng)耦合的空間，而且不能在復(fù)合(非均質(zhì))材料中勻速傳播。 對(duì)于由多層材料包扎制成的設(shè)備，如尿素高壓設(shè)備，測厚時(shí)要特別注意，超聲波測厚儀的示值僅表示與探頭接觸的那層材料厚度。
?耦合劑的影響。耦合劑是用來排除探頭和被測物體之間的空氣，使超聲波能有效地穿越檢測體達(dá)到檢測目的。如果選擇種類或使用方法不當(dāng)，將造成誤差或耦合標(biāo)志閃爍，無法測量。應(yīng)根據(jù)使用情況選擇合適的種類，當(dāng)使用在光滑材料表面時(shí)，可以使用低黏度的耦合劑；當(dāng)使用在粗糙表面、垂直表面及頂表面時(shí)，應(yīng)使用黏度高的耦合劑。高溫檢測體應(yīng)選用高溫耦合劑。其次，耦合劑應(yīng)適量使用，涂抹均勻，一般應(yīng)將耦合劑涂在被測材料的表面，但當(dāng)測量溫度較高時(shí)，耦合劑應(yīng)涂在探頭上。
?聲速測量檢測體前，根據(jù)材料種類預(yù)置其聲速或根據(jù)標(biāo)準(zhǔn)塊反測出聲速。當(dāng)用一種材料校正儀器后又去測量另一種材料時(shí)，將產(chǎn)生錯(cuò)誤的結(jié)果。因此，在測量前一定要正確識(shí)別材料，選擇合適聲速。
?應(yīng)力的影響。在役設(shè)備、管道大部分有應(yīng)力存在，固體材料的應(yīng)力狀況對(duì)聲速有一定的影響，當(dāng)應(yīng)力方向與傳播方向一致時(shí)，若為壓應(yīng)力，則應(yīng)力作用使檢測體彈性增加，聲速加快；反之，若為拉應(yīng)力，則聲速減慢。當(dāng)應(yīng)力與波的傳播方向不一致時(shí)，波動(dòng)過程中質(zhì)點(diǎn)振動(dòng)軌跡受應(yīng)力干擾，波的傳播方向產(chǎn)生偏離。根據(jù)資料表明，一般應(yīng)力增加，聲速緩慢增加。

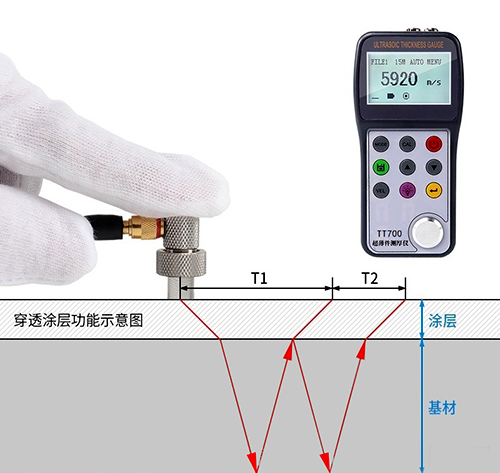

?金屬表面氧化物或油漆覆蓋層的影響。金屬表面產(chǎn)生的致密氧化物或油漆防腐層，雖與基體材料結(jié)合緊密，無明顯界面，但聲速在兩種物質(zhì)中的傳播速度是不同的，從而造成誤差，且隨覆蓋物厚度不同，誤差大小也不同。
應(yīng)用示例
由于超聲波厚度儀測量方便，并有良好的指向性，超聲波技術(shù)測量金屬、非金屬材料的厚度，既快又準(zhǔn)確，無污染，尤其是在只許一個(gè)測量面可按觸的場合，更能顯示其優(yōu)越性，廣泛用于各種板材、管材壁厚，鍋爐容器壁厚及其局部腐蝕、銹蝕情況的測量。
