靜壓式液位計原理
靜壓式液位計是基于所測液體靜壓與該液體高度成比例的原理。靜壓式液位計由一根電纜、一個抗壓接頭和一個探頭組成。探頭構造是一個不銹鋼筒芯，底部帶有膜片，并由一個帶孔的外殼罩住。當液位變送器投入到被測液體中某一深度時，傳感器迎液面受到的壓力公式為：P=ρgH+P0，式中P為變送器迎液面所受壓力；ρ為被測液體密度；g為當地重力加速度；P0為液面上大氣壓；H為變送器投入液體的深度。
同時，通過導氣不銹鋼將液體的壓力引入到傳感器的正壓腔，再將液面上的大氣壓P0與傳感器的負壓腔相連 ，以抵消傳感器背面的P0，使傳感器測得壓力為ρgH，顯然，通過測取壓力P，可以得到液位深度。
靜壓式液位計種類
靜壓式液位計可以分為投入式液位變送器和側裝式液位變送器兩種。側裝式就是常見的利用差壓變送器測量常壓設備的液位。
靜壓式液位計測量結構

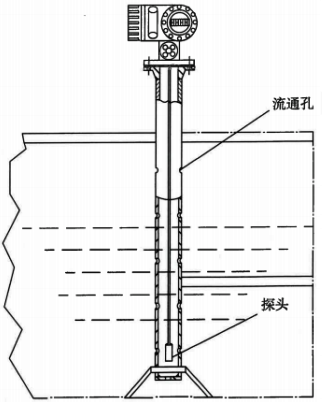

靜壓式液位計測量結構如下圖所示。
靜壓式液位計優點和局限性
1、靜壓式液位計優點
結構簡單，安裝、維護方便，經濟耐用。
2、靜壓式液位計局限性
不適用于含雜質、高黏度的場合；不適用于漿狀、沉淀工況的介質環境。
靜壓式液位計應用場合
靜壓式液位計適用于污水處理、各類水池等的液位測量及其他行業的水位監測。
靜壓式液位計注意事項
在測量流動介質的液位時，靜壓式液位計應考慮設置保護管。
