①在水泥地面上安裝盤柜的一般步驟(昌暉儀表以威圖機柜BTS3012為例解讀儀表盤柜)：

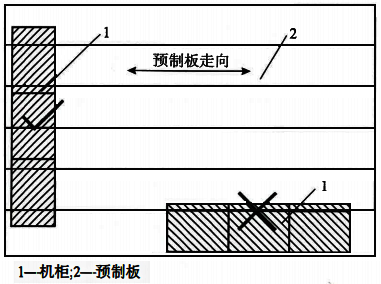

◆根據設計圖紙定位機柜安裝位置；在用預制板建造的樓房中，嚴禁在一塊樓板上并排安裝多臺機柜，如圖所示。

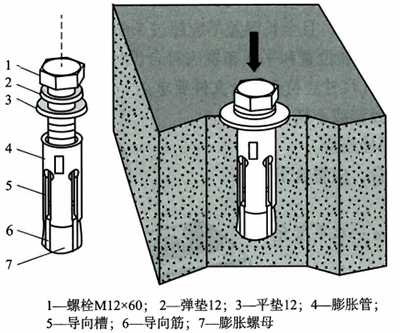

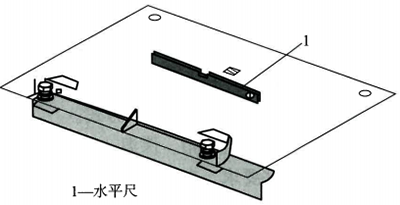

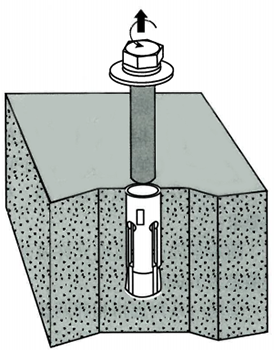

◆安裝并調平底座：安裝步驟為安裝膨脹螺栓、分解膨脹螺栓、組裝底座、測量水平度，如圖2~圖5所示。

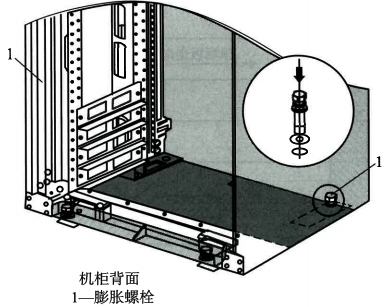

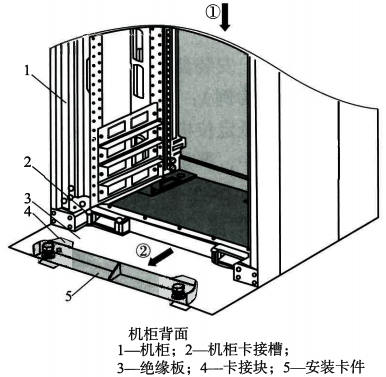

◆固定機柜：將機柜放到絕緣板上，并推入， 如圖6所示。用機柜前端2個膨脹螺栓緊固機柜和底座，如圖7所示。
◆檢測機柜和膨脹螺栓間的絕緣度：
a、用萬用表測量機柜和膨脹螺栓間阻值，如圖8所示。若阻值大于等于5MΩ，檢測通過。
b、若阻值小于5MΩ，拆卸膨脹螺栓，檢查絕緣后，重新安裝并調平機柜，再次檢測。
②當機柜是安裝在承重能力不足的水泥地面時，需要加強建筑物的承重能力。一般安裝方式：采用承重墻方式安裝BTS3012機柜和采用承重梁方式安裝機柜。承重墻支撐和承重梁支撐安裝方式的對比說明見表1。

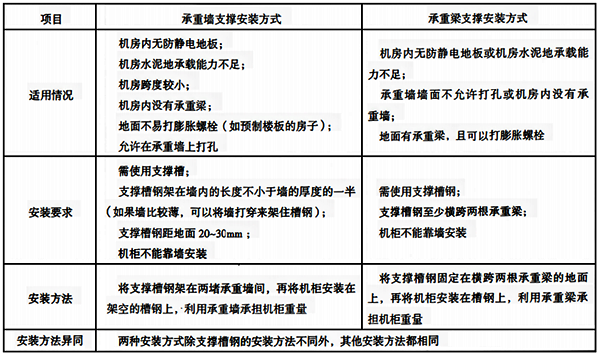

表1 承重墻支撐和承重梁支撐安裝方式的對比說明
③儀表盤、柜、操作臺的型鋼底座應按設計文件的要求制作，其尺寸應與儀表盤、柜、操作臺一致。質量要求詳見表2。

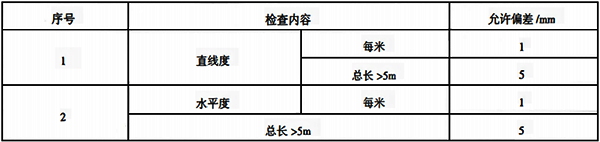

表2 型鋼底座制作安裝質量要求
④對儀表盤、柜、操作臺安裝的質量要求見表3。

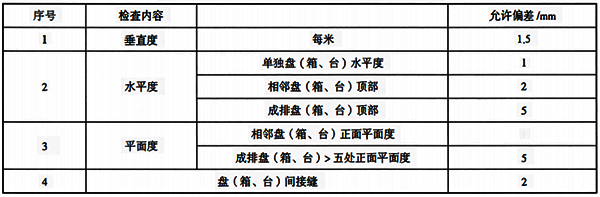

表3 儀表盤、柜、操作臺安裝質量要求
