1、槽盒、橋架安裝流程
槽盒、橋架安裝流程如下圖所示。
2、支架的制作與安裝
①制作支架時，應將材料矯正、平直，切口處不應有卷邊和毛刺，并按設計文件要求及時除銹、涂防銹漆。
②支架安裝時，應符合下列規定：
◆在允許焊接的金屬結構上和混凝土構筑物的預埋件上，應采用焊接固定。
◆在混凝土上，宜采用膨脹螺栓固定。
◆不應在管道上焊接支架，應采用U形螺栓、抱箍或卡子固定。
◆支架不宜安裝在250℃以上或0℃以下的工藝管道上。
◆支架應固定牢固，在同一直線段上的支架間距應均勻。
◆支架安裝在有坡度的電纜溝內或建筑結構上時，其安裝坡度應與電纜溝或建筑結構的坡度相同。
◆在有防火要求的鋼結構上焊接支架時，應在防火層施工之前進行。
③電纜槽及保護管安裝時，金屬支架之間的間距不宜大于2m；在 拐彎處、伸縮縫兩側、終端處及其他需要的位置應設置支架。垂直安裝時，可適當增大距離。
④電纜直接明敷時，水平方向支架間距宜為0.8m，垂直方向宜為1.5m。
3、橋架安裝注意事項
①在安裝時，橋架的最大載荷、支撐間距應小于允許載荷和支撐跨距。
②槽盒、橋架安裝前要核對儀表橋架、規格、型號是否符合設計要求，核對橋架施工安裝標高、轉角方向位置是否符合設計和規范要求，檢查電纜槽底部漏水孔是否符合規范要求。
③施工前向結構及管道專業確認，確保電纜橋架不與結構、工藝管道及設備沖突。
④電纜橋架安裝前，應進行外觀檢查。
⑤橋架在安裝過程中嚴禁載人。
⑥ 橋架的立柱、托臂等支架可與基礎預埋件焊接固定，也可采用膨脹螺栓固定，對焊接處要做防腐處理。

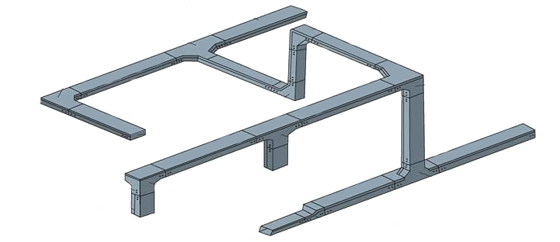

⑦橋架安裝應按先主干線后分支，先彎通、三通、大小頭后直線段的順序，即先將特殊節點準確定位，再敷設直線段。
⑧橋架水平敷設時，橋架間的對接處距支撐點的距離應在跨距的25%以內，對于大跨距橋架應放在支撐架上對接，在有彎通或三通的地方需單獨增加支撐點，垂直方向的托臂每隔1.5m設一個固定點。
⑨電纜橋架按電力施工規范要求進行良好接地。對于鍍鋅電纜橋架無須有專門的接地裝置，其本體即可作為接地干線；對于表面進行非金屬處理的橋架必須有專門的接地裝置；橋架的接地線可用VV-16mm2電纜或等截面的銅編織線，長距離的電纜橋架每30~50m接地1次。當金屬電纜橋架采用斷開連接時，應保持橋架接地的連續性。
⑩橋架的連接采用連接板和平滑的半圓頭螺栓，螺母應在橋架的外側，橋架間跨接接地線必須連接牢固。
?橋架的連接原則上不允許焊接。當需要焊接時，應焊接牢固，焊后須及時進行防腐處理。
?電纜橋架的安裝位置應符合設計文件的要求。安裝在工藝管架上時，宜在工藝管道的側面或上方，對于高溫管道，不應平行安裝在高溫管道正上方。
?電纜橋架的垂直段或拐彎處應預制好固定電纜的支架；電纜橋架垂直段大于2m時，應在垂直段上、下端橋架內增設固定電纜用的支架；當垂直段大于4m時，應在其中部增設支架。
?當鋼制電纜橋架的直線長度大于30m、鋁合金或玻璃鋼電纜橋架的直線長度大于15m時，宜采取熱膨脹補償措施，留有伸縮縫。
?當電纜保護管與橋架連接時，保護管引出口的位置應在電纜橋架高度的2/3處。當電纜直接從開孔處引出時，應采取保護電纜措施。開孔后，邊緣應打磨光滑，并作防腐處理。
?當鋁合金電纜橋架在鋼制支吊架上固定時，應采取加PVC隔離墊板的防電化學腐蝕的措施。
?槽盒、橋架的接地要按照設計的圖紙施工。
