紅外測溫儀外形結構及安裝圖
1、設備安裝
在本文昌暉儀表以某品牌固定式紅外測溫儀為例。全通徑球閥直接與設備預留口連 接。窺視管一端與大法蘭焊接在一起，并通過大法蘭與全通徑球閥連接；窺視管另一端(帶螺紋)與小法蘭連接， 并通過小法蘭與恒溫保護夾套連接。
2、儀表空氣連接
由系統過來的儀表空氣依次通過空氣壓力調節器、空氣流量調節器后，從入口進入恒溫保護夾套，從 出口出來后，再?gòu)暮銣乇Ｗo(hù)夾套上的空氣吹掃口依次通過窺視管、全通徑球閥、設備預留口進入爐膛。

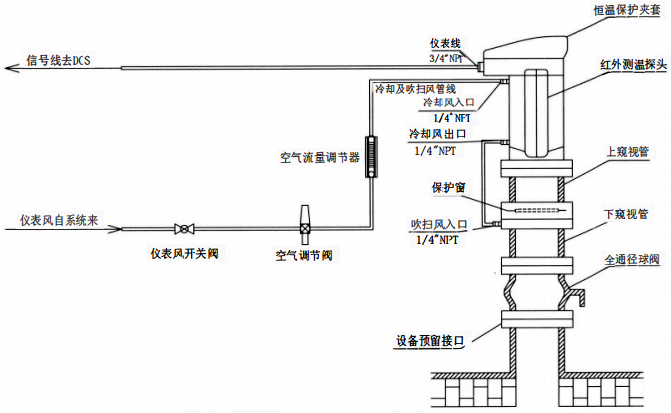

紅外測溫儀表安裝和儀表空氣連接如下圖所示。
3、探頭裝配

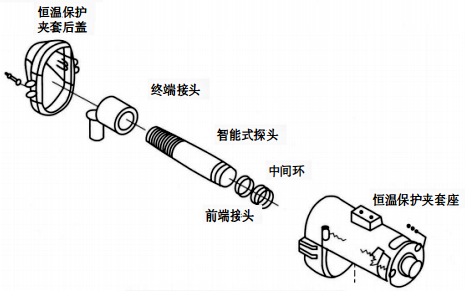

固定式紅外測溫儀探頭裝配組成如下圖所示，將中間環從紅外測溫儀探頭前端套到探頭上， 然后把前端接口安裝在探頭前端，扭緊為止。把終端接口從紅外測溫儀探頭后端套到探頭上，直到探頭與終端接口頂緊為止，這時，讓終端接口上的三個螺釘對準紅外探頭上的三條溝槽，并扭緊螺釘。
打開恒溫保護夾套后蓋，把裝配好的紅外測溫儀探頭放入恒溫保護夾套內部空腔里，適當用力，直到探頭前端的鼻形接頭卡進夾套內的橡膠密封圈為止。
