國家制定了相關施工規范，要求不同的電線和電纜規定使用不同顏色。主要就是為了工作中能快速并且正確區分線纜中的相線、零線、保護地線。但是電氣配線實際施工中總會有因粗心大意或者圖方便沒有按照規范作業，導致線纜顏色用錯、接錯電纜。輕者導致后期維修麻煩，重者可能導致嚴重事故。針對這些問題我們需要掌握一些基本線纜顏色使用的規范知識。
線纜顏色選擇規范
根據《建筑電氣工程施工質量驗收規范》GB50303-2021規定，當配線采用多相導線時，其相線的顏色應易于區分，相線與零線(工作零線N)的顏色應不同。保護地線(PE線)應采用黃綠顏色相間的絕緣導線；零線(N線)宜采用淡藍色絕緣導線。
而電線電纜識別標志方法GB/T6995.2-2008則規定了L1/L2/L3三相的線纜顏色分別為為黃、綠、紅三色。
根據規范我們可以知道通常當配線采用多相導線時，其相線的顏色應易于區分，相線與零線的顏色應不同。“應”的含義是有多根相線時顏色要必須不同，相線和零線的顏色必須不一樣。并且后面規定三相線纜的顏色L1/L2/L3必須為黃、綠、紅三色。
保護地線的顏色規范規定應采用黃綠顏色相間的雙色絕緣電線。“應”的含義是在正常情況下均必須采用黃綠相間的絕緣電線；規范規定中性線宜采用淡藍色絕緣電線。“宜”的含義是：在條件許可時首先應采用淡藍色。

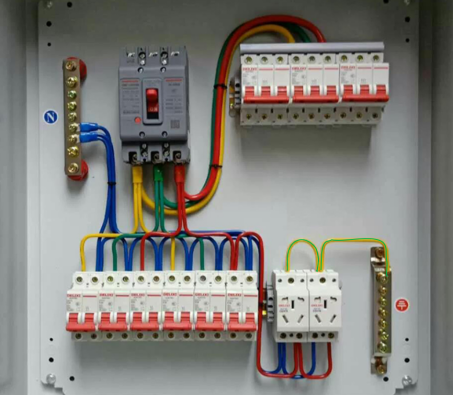

線纜顏色選擇的實際應用
在樓宇供電中，輸電線路一般采用TN-C-S系統供電，火線(L1、L2、L3)、一根中性線俗稱零線(N)、一根保護地線(PE)。三根火線引入配電箱里的L1、L2、L3三相宜采用黃、綠、紅三色。零線(N)用淡藍色，保護線(PE)必須用黃綠雙色線。
我國住宅用戶入戶線一般為單相電源進戶，進入住戶室內配電箱內配線電纜顏色有三根不同顏色的電線，分別是相線(L),零線(N)和保護接地線(PE)。
在選擇進戶線時，相線應該選擇黃、紅或綠線，零線應該選擇淡藍色線，接地線應該采用黃綠雙色線。
三根進戶線進入配電箱后分成多條支路，各支路的接地線必須使用黃綠雙色線，零線必須選擇淡藍色線，而配電盒里支路的相線可以都選擇一個顏色比如都選擇黃色。也可以分別采用黃、綠、紅三種顏色的導線。如一條支路用紅色、一條支路黃色，支路相線顏色不同有利于家里后續檢測區分線路。
訂購線纜注意事項
大家在訂購電力電纜時不僅要注明電纜的截面，還必須注明電纜內電線的顏色，因?yàn)樵趯?shí)際工程中經常會發現電纜內電線的顏色不符合施工規范要求。比如有的工程用的三相電源加熱用的電纜，三根相線是同色線；有的工程用的單相三芯照明電纜，電線是黃、綠、紅三色。這些都是規范所不允許的。另外用錯電纜后在電纜上包色帶的補救措施也不應該采用。
