選擇開關文字符號是SA，選擇開關圖形符號可閱讀《電氣圖形符號和電氣文字符號大全》文章，認識它們可以方便我們快速看懂電氣圖紙。同時對標準電氣圖紙的繪制有很大幫助。

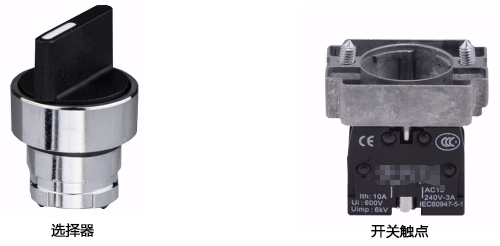

選擇開關的類型及應用
1、選擇開關的類型，可以分為：兩檔開關、三檔開關。
2檔開關也叫2位開關：指的是開關可以打到兩個位置。
2檔開關特點：兩位的選擇按鈕打到左邊觸點都不動作，打到右邊所有觸點都動作。
2擋開關功能：可實現手動與自動，相互連聯鎖防止誤操作，大大提高了操作的安全性。
3檔開關也叫3位開關：指的是開關可以打到三個位置，多了個中間位置。
3檔開關特點：開關中間位置觸點不動作。打到左邊，左邊的觸點動作，打到右邊，右邊的觸點動作，三位的旋轉按鈕可以單獨控制兩組觸頭的動作。
3擋開關功能：可以實現兩個方向的啟動（需要觸點為兩組常開），或同一線路的啟動停止（需要觸點為一組常開一組常閉）。
2、選擇開關還可分為自鎖型、自復型
自鎖型：開關如果打到一邊固定不回去的叫做自鎖型。不需要外部進行自鎖，停止需要手動將選擇開關斷開關閉。
自復型：打到一邊，松手自動復位回去叫做自復型。可用于點動控制，如果需要自鎖需要在外部進行自鎖。
所以根據不同應用場合使用的選擇開關歸納一下有兩位自復型，兩位自鎖型，三位自復型，三位自鎖型。
通過這篇文章的介紹，相信大家對于選擇開關有了一個新的認知，昌暉儀表希望能對大家在現場的應用及選型有所指引。
