閘閥的熱附著是指在熱態下關閉閥門，冷卻后閥門無法打開的現象。
熱附著的主要成因
1、關閉閥門時，閥桿從外部低溫區伸入閥體內部的高溫區，隨著閥桿的逐漸受熱，在軸向和徑向均會產生微量的變形，軸向的變形產生力F1,進一步增加了閥瓣的關閉力。(參考圖1)
2、當閥體處于高溫區時，閥桿，閥瓣和閥座都有不同程度的熱膨脹，閥瓣變形產生力F3，閥座變形產生力F2，此時的關閉力比閥門常溫時調試出廠狀態下的關閉力要大，當閥體冷卻后，閥桿，閥瓣和閥座收縮程度不同將關閉力進一步增大，從而將閥板卡澀在關閉的位置上。(參考圖1)
楔形閘閥的熱附著
對于楔形閘閥，無論是剛性還是彈性閥板，因為閥板和閥座的尺寸不同，因此溫度變化而產生的熱膨脹不一樣，從而發生閥板卡澀現象，這可能引起閥板無法動作。(參考圖1)
圖1 楔形閘閥結構示意圖
楔形閘閥受熱附著影響嚴重程度取決于閥門使用工況下的熱膨脹的變化情況。在高溫運行時，熱附著現象是非常常見的。
平行板閘閥的熱附著
由于閥門密封原理不一樣，平行板閘閥沒有熱附著的顧慮，在高溫運行時具有顯著的安全特征。(參考圖2)
平行板閘閥是位置密封，閥桿在伸入閥體后膨脹力F5只會使閥板輕微向下，而閥板與閥座之間的關閉力并沒有改變，密封比壓只與介質壓力有關，溫度影響非常小。(參考圖2)

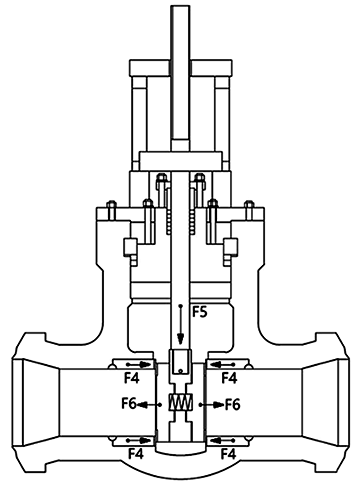

圖2 平行板閥的結構示意圖
當閥體冷卻密封件之間發生熱收縮時，閥板之間的彈簧輕微壓縮，密封力變化很小，因此，平行板閘閥不會發生熱附著。
