虛擬機連接PLC的設置很簡單，這里昌暉儀表以S7-200Smart PLC來實驗，為其設定了IP：192.168.2.1，基于WIN7 64位操作系統，分四個主要步驟。
1、實際系統IP設定
右下角→網絡圖標→右鍵→打開網絡和共享中心

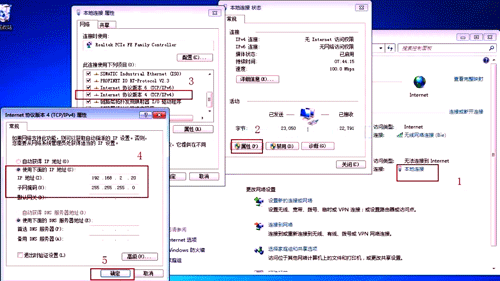

網絡中心→單擊本地連接→屬性→協議版本→4→設定IP網段：192.168.2.X，X是你隨意的數值，只要不與PLC相同就行。
2、虛擬系統IP設定

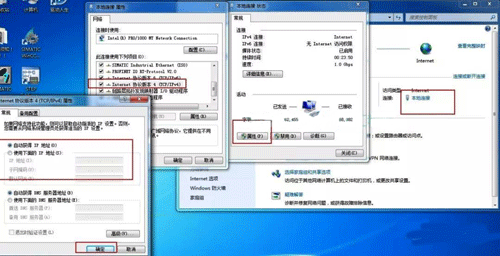

同樣的方式，進入網絡中心→單擊本地連接→屬性→協議版本→4→設定IP網段：自動獲取IP地址。

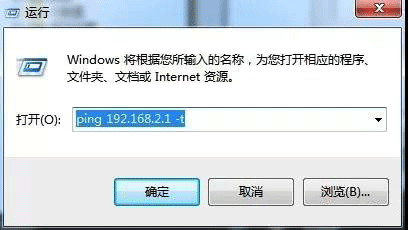

設置完，別忘記Ping一下，鍵盤快捷鍵：田+R。找不到就百度一下。

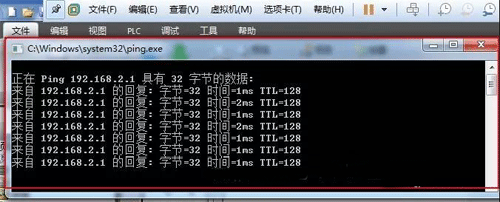

看到類似這種結果，代表你的虛擬機已經跟PLC連接上了。
3、虛擬機里PG/PC的設定

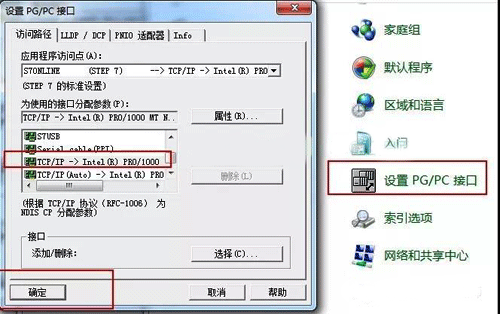

控制面板，設置PG/PC，找到TCP/IP，每個人電腦網卡不同，找到就行。
4、編程軟件設置

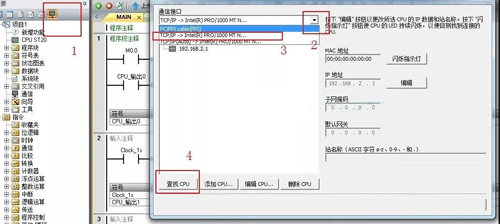

編程界面里，找到通信圖標，彈出對話框，找打PG/PC設置的接口，點擊查找CPU，精彩事情就發生了......

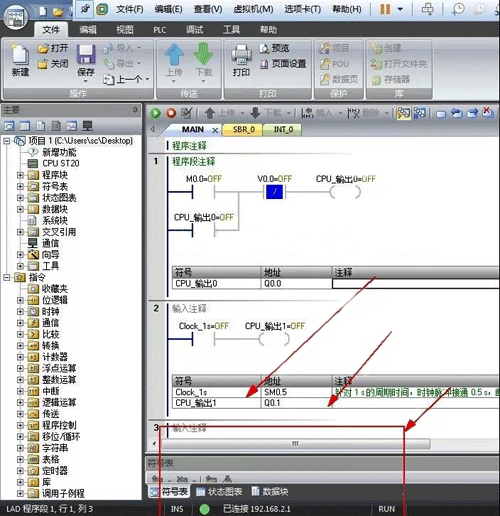

結果：底部也可見到PLC的IP地址。
結語： 本次教程是連接真實PLC，不是仿真。
