多沖量控制系統最典型的就是鍋爐三沖量給水控制系統，如圖1所示。它由汽包水位、蒸汽流量、給水流量組成了三沖量液位控制系統。汽包水位是主沖量信號，蒸汽流量、給水流量是兩個輔助沖量信號，其測量值經過減法運算器后進入外給定調節器，外給定調節器后直接作用于調節閥，所以滯后小，超前作用強，實質是一個靜態的前饋-反饋控制系統。

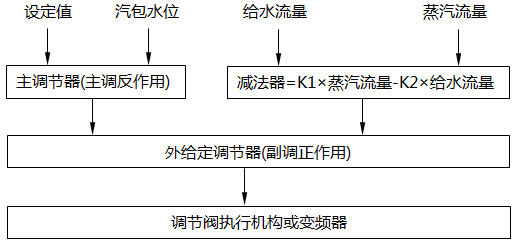

圖1 鍋爐三沖量給水控制系統圖
通常調節器、外給定調節器、減法器、手操器等環節是由DCS的軟件來實現的，出故障的概率很低。因此，在分析和檢查故障時，應檢查的部件主要是汽包水位、給水流量、蒸汽流量差壓變送器的本體及供電、信號線路是否正常；可通過手動操作來判斷閥門定位器及調節閥是否正常。
因此，應掌握汽包水位、給水流量、蒸汽流量的測量信號中斷時，汽包水位變化及調節閥開關方向的趨勢、以便分析和排除故障。
從圖1知，汽包水位調節器的輸出信號作為外給定調節器控制信號、蒸汽流量信號、給水流量信號(負信號)一同送進減法器進行運算，減法器的輸出作為外給定調節器測量信號，外給定調節器輸出控制調節閥的開度。
①當給水流量信號中斷時，相當于輸入減法器的綜合信號增加，由于外給定調節器為正作用，所以外個定調節器輸出電流也增大，使調節閥開度增大，于是給水流量增加，會導致汽包水位升高，處理不及時將會導致蒸汽帶水。
②當汽包水位信號中斷時，會產生與給水流量信號中斷同樣的現象。
③當蒸汽流量信號中斷時，相當于輸入減法器的綜合信號減少，由于外給定調節器為正作用，所以外個定調節器輸出電流也減小，使調節閥開度減小，于是給水流量減小，會導致汽包水位下降，處理不及時將會導致汽包缺水。
當發生以上三種情況之一時，應立即將控制系統切至手動控制，然后檢查故障。以上三種情況的產生一般都是差壓變送器有故障所致，應檢查差壓變送器的供電是否中斷，信號線路是否斷開，配用的信號隔離器、DCS的輸入板卡是否有問題。
