儀表柜接線不規范導致的問題屢見不鮮，昌暉儀表分享一個疑似"干擾"引起的PLC故障，實為接線不規范導致的現場故障的實際經歷，以此告誡所有自控從業者：嚴格遵循規范，萬不可粗心大意。
2017年末筆者應某客戶的請求去現場做一次S120的新機調試。項目應用比較簡單，10多根矢量軸的速度控制，采用的是S120 CU320-2PN+CUA31+PM240-2+1PH8異步電機，分布式驅動方案，共4個CU320-PN分在4個分柜里，控制器用的是S7-300的CPU 315-2PN/DP,PN通訊通過SCALANCE交換機走星型網絡。
調試時用的是客戶的電腦，STEP 7+Starter+USB接口的PC適配器編程電纜，其實可以用網線調試的，因為客戶對路由調試很感興趣，他一直也沒做通過，所以一定讓筆者用PC適配器給他做一次路由調試的示范。客戶事先已經對所有電柜做了通電檢測，在確認軟硬件版本都沒有問題后，就擼起袖子開工干活。
調試過程還算比較順利的，一上午下來硬件組態、聯網組態、驅動的初始化、優化、單獨運行基本都做完了，唯獨有一點，就是有一個分柜的CU320-2PN在初始化時通過主站CPU怎么也識別不到，于是筆者單獨用自己的電腦就近通過CU320-2PN本體的X127端口做了初始化后，才一切正常的，雖然是對付過去了。但該故障還是讓我有不爽。客戶見調試這么順利，很高興，又到中午午飯時間，張羅著拉筆者出去廠區外的飯店吃飯，說實話吃的是啥筆者不記得了，因為這個問題直有些心不在焉。

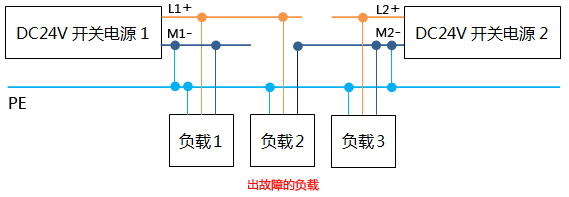

飯后，又回到調試車間，大致跟客戶講了一下調試的要領；讓客戶自己上手調試，有問題筆者再幫助他解決。期間空閑的時候，筆者就又來到先前不能識別的分柜前，仔細看了看，沒看出什么的問題，PN網線用的是西門子的原裝插頭和電纜，做的不是太規范的那種，想想會不會是這個原因?qū)е峦ㄓ嵅粫嘲。谑呛涂蛻舸蛄苏泻簦獊砉ぞ撸蛩惆堰@根電纜的插頭重新放下。當筆者拔下X150的PN插頭時，CU320-2PN斷電了。筆者楞了一下，CU的24V電源也是主柜一個專門的電源供過來的，筆者沒有斷過主柜電源，怎么24V電源會沒有了呢？于是，筆者把PN電纜放下，想去檢查一下24V電源，這時放下的PN電纜的金屬插頭碰到了電柜的安裝板，CU又上電亮了，這下問題徹底暴露了,這個分柜的CU的24V電源是通過接地和通訊電纜的屏蔽層構成回路的。趕緊叫來客戶，讓他徹查電源線路，電氣圖紙是那種特簡單的原理圖，任何時候都是正確的，査不出毛病來，最后順著線捋回主柜，發現這個分柜的24V電源的正極和負極分別來自主柜的兩個開關電源，如下圖所示：
在客戶改正線路后，筆者把出問題的CU恢復工廠設置，又重新做了一遍初始化，這一次通過主站CPU很順利就識別出來這個CU，心中的不爽揮之而去。
作者：黃岑
