昌暉儀表工程師快速回復：紅針高壓側靜壓，黑針為低壓側靜壓小表盤上兩個針的差值為差壓。
針對這種雙針差壓表，昌暉儀表網分享一下相關知識：雙針雙管差壓表適用于對兩個相同或不同壓力，進行測量并可對兩個測量壓力及兩個壓力差值分別指示。圖中的產品為北京布萊迪儀器儀表有限公司生產。
雙針雙管差壓表工作原理
雙針雙管差壓表由兩套各自獨立的測量系統和指示裝置組成。測量壓力通過測壓元件的彈性變形，通過連個測壓元件(彈簧管)之末端各自產生響應的位移，借助與拉桿傳動機構的傳動予以放大，由于固定于齒輪軸上的紅指針和黑指針將所測值分別指示在刻度盤上，同時中間小盤顯示出兩個壓力的差值。
雙針差壓表使用說明
1、雙針雙管差壓表盤面的最大刻度就是最大耐壓。
2、建議雙針雙管差壓表使用的△P(差壓值=P+—P-)為盤面的二分之一至三分之一為最佳。再小了就不好讀數。

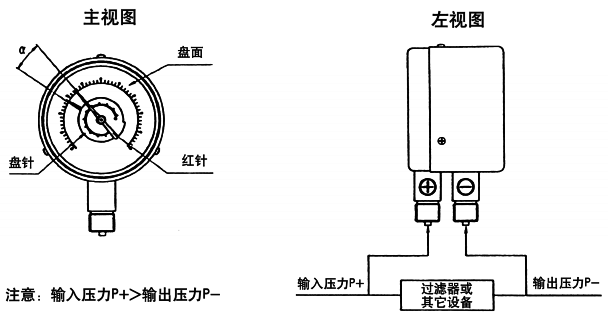

3、雙針差壓表紅針指示為正壓壓力(輸入壓力為P+)；盤針指示為負壓壓力(輸出壓力P-)。盤針上的刻度可以和紅針形成夾角α直接讀數(從盤針上直接看刻度)，也可以單獨用盤針在表盤上的示值與紅針在表盤上的示值進行計算得出差壓值△P=P+—P-。
4、介質為氣體或液體，建議雙針差壓表用在室內，使用溫度為-20~60℃。
5、雙針差壓表一般最小量程做到0.16MPa，如果需要0.1MPa，可做到2.5級精度。
6、安裝雙針差壓表時帶“+”接頭輸入壓力P+，帶“-”接頭輸出壓力P-。
