昌暉儀表小編整理了部分HART 475手操器的使用方法和故障維修經驗資料，及常用475菜單的中英文對照總結，希望能幫助儀表人掌握并使用好HART 475手操器。

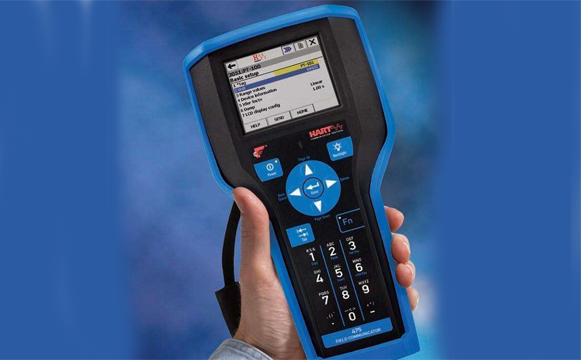

HART手操器是什么？
其實我們常說的手操器應該叫做現場通訊器(field communicator)，是為了組態調試現場儀表使用的?，F場儀表受限于尺寸往往顯示信息和按鍵有限，使用通訊協議的手操器可以顯示更詳細的信息，更方便調試，也提供了在機柜間而不用去現場調試儀表的選擇，讓儀表工作人員更便利更安全。
HART475手操器支持超過200個供應商的1500多種HART和FF現場總線設備, 能完美地與您的設備協同工作。通過便利升級選項, 可以獲得最新的HART和FF現場總線設備描述文件(DD)。hart475現場通訊器確保通過單一的本安手操器, 完成對HART和現場總線儀表的通用支持。
常用的HART手操產品
Rosemount/羅斯蒙特475HP1ENA9GM9(基本型)、475HP1ENAUGMT(三年升級)、475HP1EKL9GM9T(防爆)、475HP1EKLUGM9T(防爆+三年升級)、475FP1EKLUGMT(HART+FF協議)；YOKOGAWA/橫河BT200系列；HONEYWELL/霍尼韋爾 MCT202手操器；SIEMENS/西門子HART 475手操器
怎樣連接475手操器？
一般手操器的兩個表筆(或者鉤和夾子)要加到儀表的電流輸出的兩個端子上(對于二線制儀表當然就是電源端子)。兩個表筆不分正負。
如何用HART手操器調試儀表？
首先，請閱讀儀表使用說明書，只要你的儀表支持HART協議，里面就會有Online之后的菜單結構以及每個調試項的詳細解釋。
往往需要調節的包括：位號檢查與設置(Tag)，測量源的選擇，測量單位，儀表的輸出方式，輸出定標(對于電流輸出就是上下限，URV和LRV)，濾波與信號處理(最常見的是Damp，阻尼時間)，實際測試，與DCS回路測試等等。
一般儀表調試工作還包括：儀表型號的檢查與核對，儀表安裝及附件(比如導壓管)安裝是否正確，儀表的接線與上電等等。
HART手操器使用經驗及注意事項
◆ 我們要注意的是手操器的屏幕與按鍵介紹，如何進入和退出菜單，如何選擇和修改選項，如何輸入數字，如何輸入字母，如何檢查電量，如何Online和Offline等。
◆ Hart所用的bell 202是很慢的，所以你看到沙漏轉等是的很正常，需要等待。475用的是電阻觸摸屏，和手機的電容觸摸屏不一樣，需要有一些力按下去才會有反應。
◆ 如果出現死機沒有響應的情況下，可以同時按Fn和Backlight鍵強制斷電，然后重新開機。
◆ 一般而言，如果下面四個軟鍵中有“OK”，那么就必須是按屏幕上的“OK”才是確認。如果有“Enter”，那么按屏幕上的“Enter”或者四個方向鍵中間的Enter都可以確認，如果沒有上面兩者，那個右箭頭鍵是選擇確認，左箭頭鍵是返回上一層。
◆ 475原廠配的包很合適475且只適合475，所以不要插著表筆把整個手操器放進去，否則表筆部分會很快壞掉的。
◆ 在陽光下爆曬本設備，會縮短液晶顯示器的壽命。
◆ 在長時間不使用本設備時，建議取出設備內的電池，以免因電池漏液損壞本設備。
HART475手操器常見故障及排除方法
①開不開機
在使用過程中如果出現開不了機，即無法啟動現場通訊器， 首先檢查電池。如若電池有電還是啟動不了，則有可能是現場通訊器的開關鍵已損壞。
②在使用過程當中請不要用堅硬的東西去觸碰現場通訊器的按鍵貼膜，以免造成損壞。
③HART475手操器死機情況的關機方式
1.8或以下版本的HART475手操器正常關機方法是在主菜單下按住開、關機鍵5秒左右，2.0或以上版本的HART475手操器正常關機方法是按一下開、關機鍵，然后根據屏幕提示選關機。如果HART475手操器出現死機現象，則不能通過正常的關方方法來關機，此時可同進按住Fn+燈泡鍵幾秒鐘進行關機。請切勿直接拔取電池。
④經常死機及進入HART協議或FF協議出錯
解決方法：RE-FLASH或RE-IMAGE操作：請先嘗試RE-FLASH操作，如故障仍然存在，再嘗試RE-IMAGE操作，并且只有2.0版本及以上的HART手操器有RE-IMAGE操作。
⑤經常出現死機或進入Hart Application出錯
進行Re-Flash或Re-Image操作可以解決大部分的這種問題。
具體操作步驟如下：
◆ 進入HART475手操器Main menu；
◆ 選擇進入Settings；
◆ 選擇進入About HART475;
◆ 選擇Re-Flash或Re-Image；
◆ 選擇YES確認此操作，并一定確保此時已把充電器插上，因為Re-Flash或Re-Image操作非常耗電，所以請務必保證在充電的情況下才進行此操作，否則可能會導致無法修復的嚴重后果。
◆ 如HART475手操器已經確在充電的情況下了，則可按OK開始(Re-Flash或Re-Image)請耐心等待，Re-Flash大約二十分鐘左右，Re-Image的操作需要約50分鐘。
◆ 操作完成后，屏幕將有提示，請根據提示操作。
⑥點觸筆無法對HART475手操器進行操作
如果出現點觸筆無法對HART475進行操作的情況，請按照以下方法對觸摸屏進行重新校準：
◆ 進入HART475手操器Main menu；
◆ 使用方向鍵選中Settings,按Delete 鍵進入下一級菜單；
◆ 使用方向鍵選中Touch Screen Alignment 按Delete鍵進入重新校準界面；
◆ 在屏幕中央出現一個十字架，用點觸筆點中十字架所在的位置。十字架會分別出現在 5個位置上，即中央和平個角落處。
◆ 此操作完后即可使觸摸屏恢復正常。如今后再次出現該情況，請按上述步驟重新校準。
⑦通訊不上或通訊中斷
◆ 若出現通訊不上，首先檢查HART回路中現場設備的電流和電壓。幾乎所有的現場設備都至少需要4mA和12VDC以維持正常運行。
◆ 檢查回路中的阻抗，看回路中是否接入了250歐姆的外部 阻抗。接入250歐姆電阻，將引線接入250歐姆電阻的兩端，再查看通訊是否正常。
◆ 檢查接線端子和HART通訊線纜是否損壞。HART通訊受到控制系統的干擾。此時停止控制系統中的 HART通訊，確認現場設備和通訊器之間的通訊。
475手操菜單中英文對照
HART菜單幫助新手快速掌握475手操器，熟悉這些英語單詞，使用HART手操器更加方便快捷：
一、Offline 脫機、掛線
二、Onling 在線
1、MEASURING MODE 測量用的方式
①Pressyre 壓力
②Level 標準、水平的
③Flow 流動、流量
2、QUICK SETUP 快速設置
①PRESS,ENG.UNIT 壓力單位能量采集
②SET LRV 設置下限
③SET URV 設置上限
④GET LRV 獲得下限
⑤GET URV 獲得上限
⑥DAMPING VALUE 阻尼值
3、OPERATING MENU 操作菜單
①SETTINGS 設置
Position adjust 位置校準(1.POS.ZERO ADJUST 清零；2.POS.INPUT VALUE 輸入值；3.CALIB.OFFSET 標定偏移）
BASIC SETUP 基礎設置
EXTENDED SETUP 擴展設置(TEMP.ENG.YNIT 溫度單位采集)
②SAFETY CONFIRM 安全確定
③DISPLAY 顯示
MAIN LINE CONT 正線對比度
LANGUAGE 語言
MAIN DATA FORMAT 主要參數格式
ALTERNATE DATA 數據交換、交替
DGTS SET 數據設置
DISPLAY CONTRAST 顯示對比、反差
④OUTPUT 輸出
OUTPUT CURRENT 輸出電流
CURRENT CHARACT 電流特性
OUTPUT FALL MODE 輸出失敗模式
ALT.CURR.OUTPUT 高音、電流、輸出
SET MAX.ALARM 設置上限報警
⑤TRANSMITTER INFO 發射器、變送器信息
HART DATA HART數據
TRANSMITTER DATA 發射器、變送器數據
PROCESS CONNECTION 過程連接
SENSOR DATA 傳感器數據
⑥PROCESS INFO 過程信息
PROCESS VALUES 過程值、流程值
PEAK HOLD INDIC 峰值保持指示器，最大值指示器
⑦OPERATION 操作、運算
STATUS LOCKING 狀態鎖定
ENTER RESET CODE OPERATING HOURS 進入復位碼、運轉小時數
INSERT PIN NO 插入接口類型
HISTOROM AVAIL 存儲器、有用
⑧DIAGNOSTICS 診斷
⑨SERVICE 服務
4、Overview 概述
①Device Status:Good 設備狀態良好
②Comm Status:Polled 通訊狀態查詢
③Pressure 壓力
④Analog Output 模擬輸出
⑤Upper Range Value 上限范圍值
⑥Lower Range Value 下限范圍值
⑦Device Information 設備信息
Identification 識別
Materials of construction 結構材質
RS Materials of Construct 變阻器結構材質
Analog Alarm 模擬報警
Security 安全性
三、Utifity 功能
1：Confingure HART Application 手操器安裝應用
2：Available Device Description 可用設備描述
3：Simulation 模擬
四、HART Diagnostics HART診斷
我們希望這些HART475手操器的寶貴資料和經驗分享能為廣大儀表人的學習帶來便利。喜歡您就收藏它！如果你需要購買HART475，請直接撥打電話0871-65127691聯系。
