1、特性與技術指標
厚膜鉑熱電阻主要特性與薄膜鉑熱電阻基本相同，日本產厚膜鉑熱電阻的結構見圖1-圖4，其技術指標見表1。

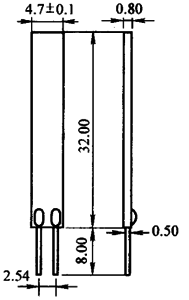

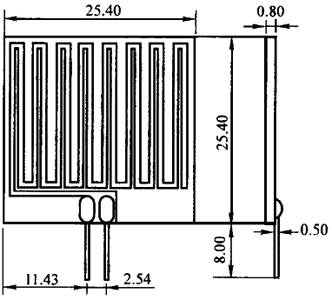

日本產100S25厚膜鉑電阻 日本產100W47厚膜鉑電阻

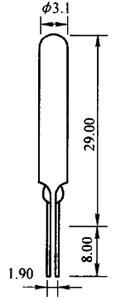

日本產100P30厚膜鉑電阻 日本產50W85厚膜鉑電阻
表1 厚膜鉑熱電阻主要技術指標
量程/℃ 電阻值/Ω 電阻誤差% 自熱系數/mW/℃ 0℃電阻 100℃電阻 絕緣電阻/MΩ 響應時間/s
-70~600 72.35-313.72 0.075-0.1 100-200 100Ω 138.51 1-10 0.15-0.3
2、厚膜鉑熱電阻電阻與溫度關系及元件制備
厚膜鉑熱電阻與溫度的關系為RT=R0+(1+αT)，顯然電阻溫度系數α越大，電阻值的變化也越大，因而測溫準確度越高。它的制備工藝是，高純鉑粉與玻璃粉混合，加有機載體調成糊狀漿料。用絲網印刷在剛玉基片上，再燒結安裝引線，調整阻值，最后涂玻璃釉作為電絕緣及保護層。阻值調整決定了產品精度等級，采用超聲法調組可達到±(0.10%-0.20%)的水平。
3、厚膜鉑熱電阻應用
厚膜鉑熱電阻與線繞鉑熱電阻的應用范圍基本相同。但是，制成鎧裝形式，在表面溫度測量及在惡劣機械振動環境下應用，卻明顯優于線繞式。
①表面溫度傳感器。當用于測量物體表面溫度時，將厚膜鉑熱電阻直接貼在被測表面上，也可以依據被測表面情況，采取不同的安裝方式，能保證得到準確、可靠的測量結果。
②容器溫度傳感器。容器溫度測量可采用圓柱形厚膜鉑熱電阻，它的特點是強度高、抗腐蝕能力強。
③插入式溫度傳感器。主要用于測量管道及密封容器中介質的溫度。也可在高強度、高速流體中進行測量。厚膜鉑熱電阻多用于直接測量平面物體的表面溫度、要求測溫準確度高的醫療器械與顯影液控制裝置。
