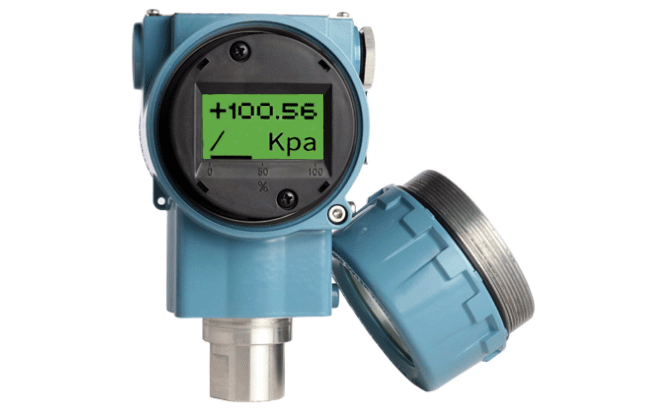

YR-ER102高穩定性單晶硅直連式壓力變送器為螺紋安裝方式，采用瑞士原裝ROCKSENSOR壓力傳感器和電路生產，用于測量液體、氣體或蒸汽的液位、密度及壓力，然后將其轉變為4-20mA+HART電流信號輸出，高精度單晶硅壓表壓變送器測量范圍0.6kPa-40MPa。YR-ER102也可與HART手操器或HART Modem相互通信，進行參數設定、過程監控等。
高精度直連式壓力變送器特點
1、中心傳感單元采用全球領先高精度硅技術，鉑金級精度(YR-ER102-A精度為±0.05%)
2、高精度單晶硅直連式壓力傳感器為專利雙過載保護膜片設計
3、高精度單晶硅變送器優異的靜壓性能，遠非同場合電容式產品所能媲比，靜壓誤差最優可控制在±0.05%/10MPa以內
4、單晶硅直連式壓力變送器最高100:1的量程比調節
5、單晶硅表壓變送器電磁兼容性(EMC)符合GB/T 18268.1-2008
6、極高穩定性、可靠性和極低溫度漂移，壓力變送器零點、精和重復性度多年不變，長期運行免維護
7、三種報警電流輸出模式用戶可選擇
8、單晶硅表壓變送器線性輸出和平方根輸出可自由編程組態，總線標準4-20mA/HART輸出
單晶硅表壓變送器性能規格
1、調量程的參考精度(包括從零點開始的線性、回差和重復性)
YR-ER102-A：±0.05%
YR-ER102-B：±0.075%
YR-ER102-C：±0.1%
◆若TD＞10(TD=最大量程/調節量程)，則為：
YR-ER102-A：±(0.005×TD)%
YR-ER102-B：±(0.0075×TD)%
YR-ER102-C：±(0.01×TD)%
◆對于量程B，若TD＞6(TD=最大量程/調節量程)則為：
YR-ER102-B：±(0.0125×TD)%
YR-ER102-C：±(0.0166×TD)%
2、環境溫度影響
◆-25℃～65℃時總影響量為：
YR-ER102-A：±(0.075×TD+0.025)%×Span，每10℃之間±0.04%(TD=1時)
YR-ER102-B/C：±(0.15×TD+0.5)%×Span；每10℃之間±0.08%×Span(TD=1時)
◆-40℃～-25℃和65℃～85℃時總影響量為：
YR-ER102-A：±(0.1×TD+0.025)%×Span
YR-ER102-B/C：±(0.2×TD+0.05)%×Span
2、過范圍影響
YR-ER102-A：±0.05%×Span
YR-ER102-B/C：±0.075%×Span
3、穩定性
單晶硅直連式壓力變送器穩定性：±0.15%URL/10年
4、電源影響
±0.001% /10V(12～36VDC)，可忽略不計
直連式壓力變送器功能規格
1、量程和范圍

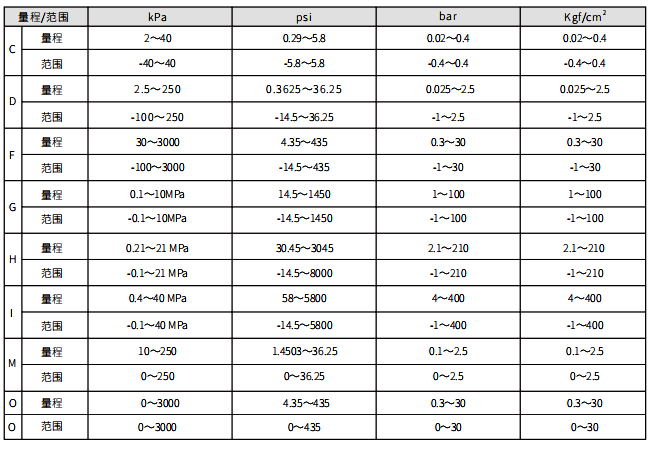

①0.05%高精度直連式壓力變送器量程和范圍

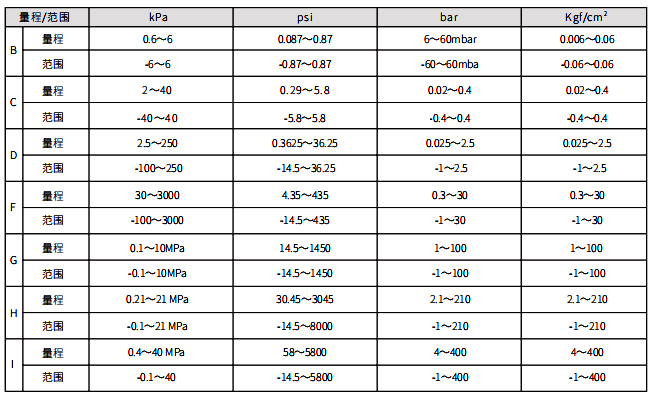

②0.075%精度和0.1%精度直連式壓力變送器量程和范圍
2、量程限
在量程的上下限范圍內，可以任意調整。建議選擇量程比盡可能低的量程代碼，以優化性能特征
3、零點設置
單晶硅直連式壓力變送器零點和量程可以調節到上面表中測量范圍內的任何值，只要：標定量程≥最小量程
4、安裝位置影響
與膜片面平行方向的安裝位置變化不會造成零漂影響，若安裝位置與膜片面超過90°的變化，量程C有＜0.25kPa范圍內的零位漂移，其它量程有＜0.15kPa范圍內的零位影響，均可以通過調節調零校正。無量程影響
5、輸出信號
2線制4-20mA+HART輸出，數字通訊，可選擇線性或平方根輸出，HART協議加載在4-20mA信號上。
輸出信號極限：Imin=3.9mA，Imax=20.5mA
6、報警電流
低報模式(最小)：3.6mA
高報模式(最大)：21mA
不報模式(保持)：保持故障前的有效電流值
報警電流標準設置：高報模式
7、響應時間
放大器部件阻尼常數為0.1s；傳感器時間常數為0.1-1.6s，取決于量程及量程比。附加的可調時間常數為：0.1-60s
8、預熱時間
＜15s
9、環境溫度
-40～+85℃；帶液晶顯示、氟橡膠密封圈時-40～+65℃
10、儲存溫度/運輸溫度
-50～+85℃；帶液晶顯示時-40～+85℃
11、壓力極限
從真空至最大量程
12、過載極限

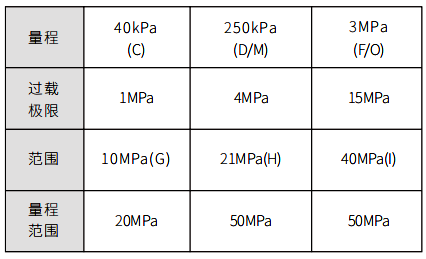

①0.05%高精度直連式壓力變送器過載極限

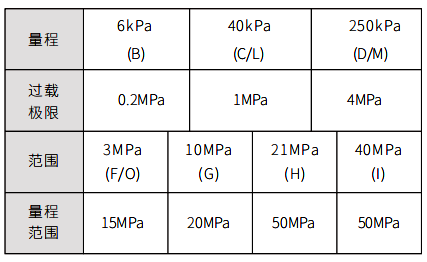

②0.075%精度和0.1%精度直連式壓力變送器過載極限
13、防爆性能：
14、電磁兼容性(EMC)
注1：A性能等級說明：測試時，在技術規范極限內性能正常。
注2：B性能等級說明：測試時，功能或性能暫時降低或喪失，但能自行恢復，實際運行狀況、存儲及其數據不改變。
單晶硅直連式壓力變送器安裝
1、電源及負載條件
電源電壓為24V，R≤(Us-12V)/Imax kΩ，其中Imax=23mA
最大電源電壓：36VDC
最小電源電壓：9VDC(低電壓版)，13.5VDC(背光LCD液晶 顯示、OLED顯示)
數字通訊負載范圍：230-600Ω
2、電氣連接
M20×1.5或NPT1/2內螺紋，標配M20×1.5尼龍電纜密封扣，接線端子適用于0.5-2.5mm2導線
3、過程連接
標準過程連接：NPT1/2內螺紋，可轉成NPT1/2、G1/2以及M20×1.5的外螺紋、KF16真空接口
單晶硅直連式壓力變送器物理規格
1、材質
膜片：不銹鋼316L、哈氏合金C
過程連接：不銹鋼316
填充液：硅油、氟油
壓力變送器外殼：鋁合金材質、外表噴涂環氧樹脂；不銹鋼表殼可選
外殼密封圈：丁晴橡膠(NBR)
銘牌：不銹鋼304
2、重量
單晶硅壓力變送器(鋁合金表殼，無液晶顯示、安裝支架和過程連接)重約1.6kg
3、外殼防護等級IP67

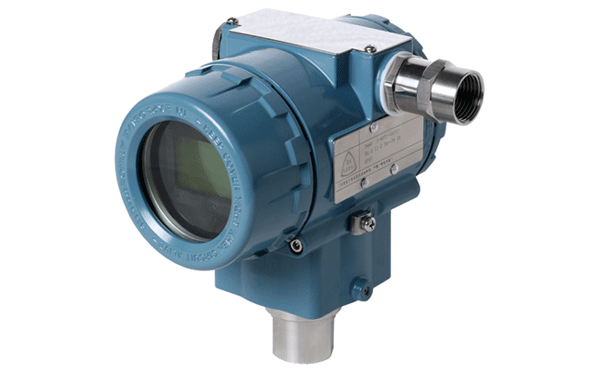

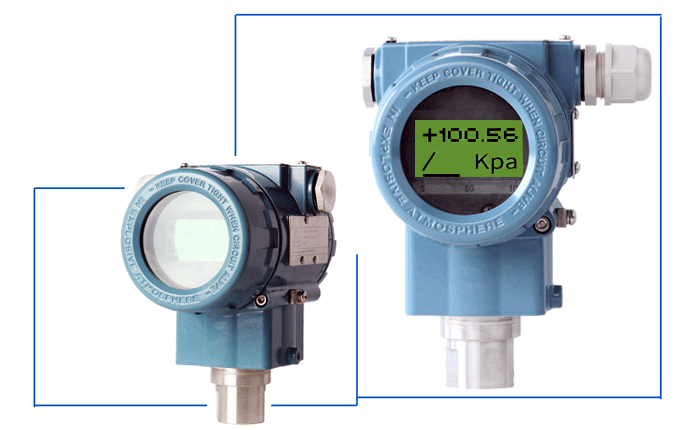

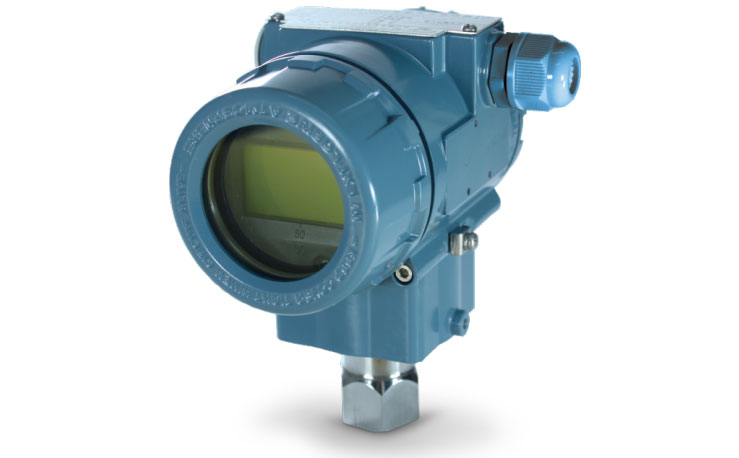

看圖識單晶硅壓力變送器
以上外形的單晶硅變送器是昌暉儀表獨有外觀，具有很好的辨識度，您在見到這種外形的產品，源自昌暉儀表，高性能單晶硅表壓變送器自然找生產廠家最便宜！分享這張圖，記住昌暉儀表電話(0871-65127691)，昌暉儀表制造有限公司有禮相送哦！

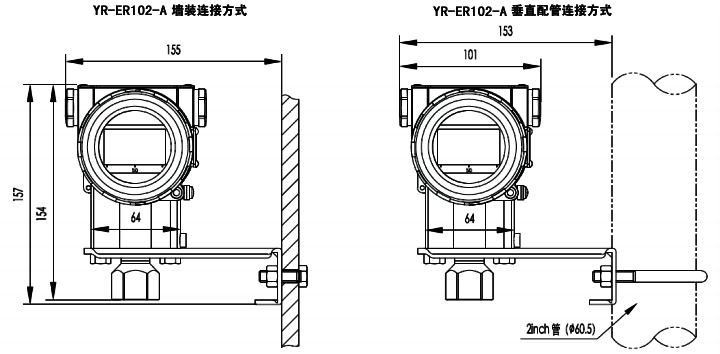

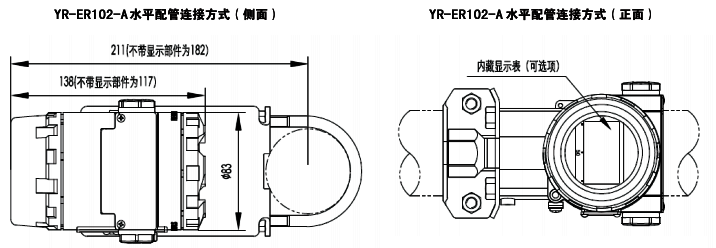

高精度單晶硅直連式壓力變送器外形尺寸

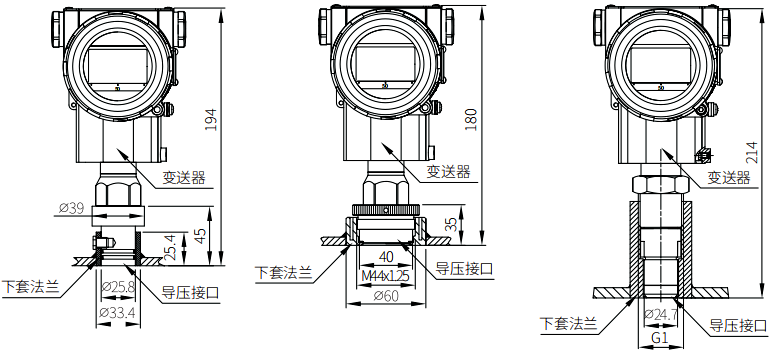

直連式壓力變送器過程連接

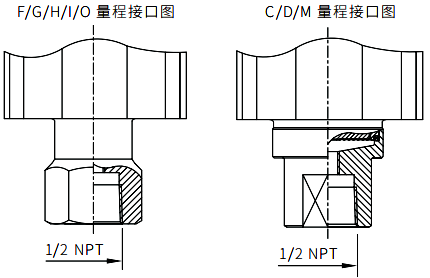

1、標準形式(代碼1)

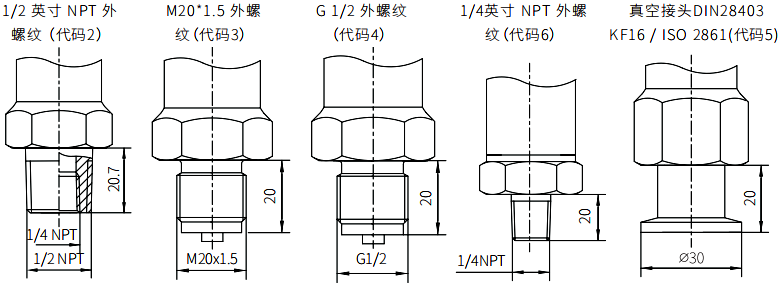

2、衍生接口形式

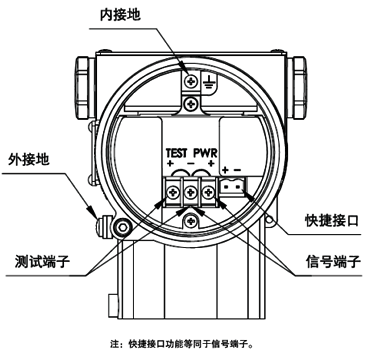

直連式壓力變送器電氣連接
單晶硅直連式壓力變送器選型
晶硅硅直連式壓力變送器型號YR-ER102-①②③④⑤⑥⑦⑧⑨⑩?-?
①精度
[A]：±0.05%高精度單晶硅表壓變送器
[B]：±0.075%
[C]：±0.1%
②直連式壓力變送器量程
[B]：0-0.6kPa～6kPa(0-60～600mmH2O)/(0-6～60mbar)[注1]
[C]：0-2kPa～40kPa(0-200～4000mmH2O)/(0-20～400mbar)
[D]：0-2.5kPa～250kPa(0-0.25～25mH2O)/(0-25～2500mbar)
[F]：0-30kPa～3MPa(0-3～300mH2O)/(0-0.3～30bar)
[G]：0-0.1MPa～10MPa/(0-1～100bar)
[H]：0-0.21MPa～21MPa/(0-2.1～210bar)
[I]：0-0.4MPa～40MPa/(0-4～400bar)
③膜片材質/填充液
[A]：不銹鋼316L/硅油
[B]：不銹鋼316L/氟油
[C]：哈氏合金C/硅油
[D]：哈氏合金C/氟油
[E]：不銹鋼316L鍍金/硅油
[F]：不銹鋼316L鍍金/氟油
④過程連接
[1]：1/2英寸NPT內螺紋
[2]：1/2英寸NPT外螺紋(內含1/4英寸NPT)
[3]：轉接M20×1.5外螺紋
[4]：轉接G1/2外螺紋
[A]：M20×1.5外螺紋(一體式)
[B]：G1/2外螺紋(一體式)
[5]：真空接口DIN 28403 KF/16 ISO2861[注2]
[6]：1/4英寸NPT外螺紋
[7]：1/4英寸NPT內螺紋
[9]：高溫散熱型接口，1/2英寸NPT內螺紋
[L]：G1螺紋紙漿接口密封裝置
[M]：M44×1.25螺紋紙漿接口密封裝置
[S]：φ25.8插入紙漿接口密封裝置
⑤特殊功能
[N]：無(標準配置)
[O]：禁油處理(氧氣測量限氟油填充液，氟橡膠密封圈、＜6MPa、＜60℃)
[P]：防雷擊功能
[X]：定制功能
⑥安裝支架
[N]：無
[1]：不銹鋼
[2]：鍍鋅碳鋼
⑦液晶顯示
[N]：無顯示表頭
[2]：LCD背光液晶顯示(-20℃)
[3]：OLED顯示(-40℃)
⑧防爆選項
[N 基本型
[A]：本安型，NEPSI
[D]：隔爆型，NEPSI
[B]：本安型，ATEX
[E]：隔爆型，ATEX
⑨位號標牌
[N]：無
[1]：位號位于銘牌內
[2]：懸掛式不銹鋼位號標牌
⑩直連式壓力變送器說明書
[C]：單晶硅直連式壓力變送器配中文說明書
[E]：單晶硅直連式壓力變送器配英文說明書
?殼體選項
[N]：鋁合金殼體，電氣接口M20×1.5
[T]：鋁合金殼體，電氣接口NPT1/2(無電纜引入裝置及盲堵)
[S]：不銹鋼316殼體，電氣接口M20×1.5
?附加可選擇(-)
[V]：低電壓版
[1]：第三方檢測報告(5點檢測)
[2]：第三方檢測報告(9點檢測)
[M]：RS485-Modbus RTU通訊協議
[P]：Profibus PA通訊協議
[注1]：YR-ER-102-A不能選表壓量程代碼“B”
[注2]：真空接口DIN 28403 KF16/ISO 2861，僅適用小于2.5bar以內的量程
直連式壓力變送器選型舉例
例：YR-ER102-ACA1P12N1CN-V
[A]：基本誤差±0.05%
[C]：量程為0-2kPa～40kPa/(0-200～4000 mmH2O)/(0-20～400mbar)
[A]：接液部分為不銹鋼316L膜片，填充液為硅油
[1]：1/2英寸NPT內螺紋的過程連接接口
[P]：帶防雷擊功能
[1]：不銹鋼安裝支架
[2]：LCD背光液晶顯示
[N]：基本型(非防爆變送器)
[1]：位號標于銘牌內
[C]：中文使用說明書
[N]：鋁合金殼體，M20×1.5
[V]：低電壓版
單晶硅直連式壓力變送器和差壓式單晶硅壓力變送器具有相同的性能和參數，兩者僅存在外形、重量和安裝形式的不同，通常根據現場安裝位置空間大小來選擇，螺紋安裝直連式壓力變送器安裝更簡單。
