1、115HP高靜壓差壓變送器性能規格
(零基準校驗范圍，參考條件下，硅油充液，316 L不銹鋼隔離膜片。)
1.1 參考精度
①數字、智能高靜壓差壓變送器：±0.1%校驗量程
②模擬、線性高靜壓差壓變送器：±0.2%校驗量程
1.2 穩定性
①數字、智能：6個月，±0.1%URL
②模擬、線性：6個月，±0.2%URL
1.3 環境溫度影響
①數字、智能：零點誤差：±0.2%URL/56℃；總體誤差：±(0.2%URL+0.18%校驗量程)/56℃
②模擬、線性：零點誤差：±0.5%URL/56℃；總體誤差：±(0.5%URL+0.5%校驗量程)/56℃
1.4 靜壓影響
①零點：在31027kPa靜壓下,為±0.2%URL。零點誤差可在線通過調零修正。
②量程：可修正至±0.25%輸出讀數/6895kPa
1.5 振動影響：在任意軸向上，200Hz下振動影響為±0.05%URL/g
1.6 電源影響：小于±0.005%輸出量程/伏特。
1.7 負載影響：沒有負載影響，除非電源電壓有變化。
1.8 電磁干擾/射頻干擾：由20至1000MHz，場強達至30V/M時，輸出漂移小于±0.1%量程。
1.9 安裝位置影響：零點漂移至多為±0.25kPa。所有的零點漂移都可修正掉；對量程無影響。
2、115HP高靜壓差壓變送器功能規格
2.1 測量范圍：見選型表
2.2 零點與量程
①數字、智能高靜壓差壓變送器：可用本機量程和零點按鈕調整，或用HART手操器調整
②模擬、線性高靜壓差壓變送器：量程和零點連續可調。
2.3 零點正、負遷移：零點負遷移時，量程下限必須大于或等于-URL；零點正遷移時，量程上限必須小于或等于+URL。校驗量程大于或等于最小量程。
2.4 輸出
①數字、智能高靜壓差壓變送器：4-20mADC，用戶可選擇線性或平方根輸出,數字過程變量疊加在4～20mA DC信號上，可供采用HART協議的上位機使用。
②模擬、線性高靜壓差壓變送器：4-20mADC，與過程壓力成線性。
2.5 阻尼時間常數
①數字、智能高靜壓差壓變送器：時間常數可調，以0.1秒遞增，由最小至16.0秒。
②模擬、線性高靜壓差壓變送器：時間常數可調，由最小至1.67秒。
2.6 環境溫度極限
①數字、智能：-40至85℃
②模擬、線性：-40至93℃；帶液晶表頭: -30至60℃
2.7 過程溫度極限：充硅油/-40至104℃；充惰性液/-18至71℃
2.8 貯存溫度極限：數字、智能/-51至85℃；模擬、線性/-51至121℃；帶液晶表頭/-40至70℃
2.9 環境濕度：0-100%相對濕度
2.10 靜壓與過壓極限：變送器任意一側加0至31.02MPa壓力不會引起損壞。在3.45kPa至31.02MPa的靜壓范圍內工作時符合性能規格要求。
2.11. 容積變化量：小于0.16cm3
3、115HP高靜壓差壓變送器安裝

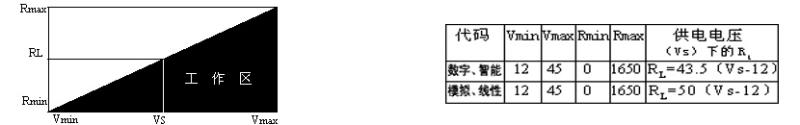

3.1. 電源及負載條件
用多芯雙絞線時最大可達1.5km，通訊距離因電纜類型而異。 用下述公式可確定電纜長度
公式中：L為長度(m或ft)；R為阻抗(Ω，包括電源阻抗)；C為電纜電容(pF/m或pF/ft)；Cf為最大并聯電容(pF/m或pF/ft)
4. 115HP高靜壓差壓變送器物理規格
4.1 接液部分材質
①接液膜片：316L不銹鋼，哈氏合金C-276，蒙乃爾或鉭。每種型號的可選材料，參見訂貨信息表。
②容室法蘭和過程接頭：316不銹鋼，哈氏合金C或蒙乃爾。每種型號的可選材料，見訂貨信息表。
③膜盒墊圈和過程接頭墊圈：氟橡膠(還有其他材料可選)。
④排液/排氣閥：316不銹鋼，哈氏合金C，蒙乃爾。每種型號的可選材料，參見訂貨信息表。
4.2. 非接液部分材質
①螺栓：不銹鋼
②電子外殼：低銅合金鋁，符合NEMA 4X。
③表蓋O型圈：丁腈橡膠
④銘牌和位號牌：不銹鋼
⑤填充液：硅油或惰性液
4.3. 連接：參見訂貨信息表確定過程接口
1151HP高靜壓差壓變送器我廠已經停止生產，替代該產品的是高精度、高可靠性、靜壓誤差最優可控制在±0.05%/10MPa以內的單晶硅壓差壓變送器 http://m.fg316.com/product/786.html，我們希望產品性能優越的變送器能在更多領域使用。
