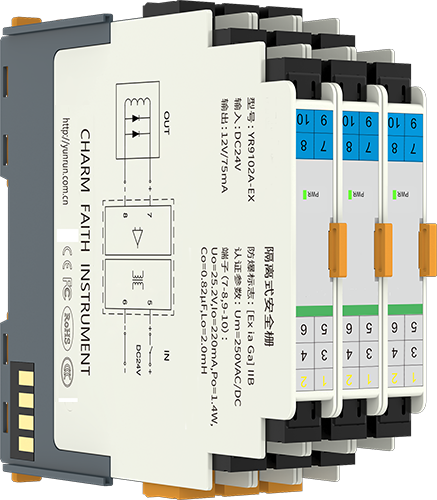

開關量輸出隔離式安全柵型號
◆型號：YR9100A-EX-75D
獨立DC24V供電、安全區開關量輸入，一進一出、危險區開關量輸出(12V/75mA)
◆型號：YR9100A-EX-60D
獨立DC24V供電、安全區開關量輸入，一進一出、危險區開關量輸出(12V/60mA)
◆型號：YR9100A-EX-45D
獨立DC24V供電、安全區開關量輸入，一進一出、危險區開關量輸出(12V/45mA)
◆型號：YR9100A-EX-75
安全區開關量輸入，一進一出、危險區開關量輸出(12V/75mA)
◆型號：YR9100A-EX-60
安全區開關量輸入，一進一出、危險區開關量輸出(12V/60mA)
◆型號：YR9100A-EX-45
安全區開關量輸入，一進一出、危險區開關量輸出(12V/45mA)

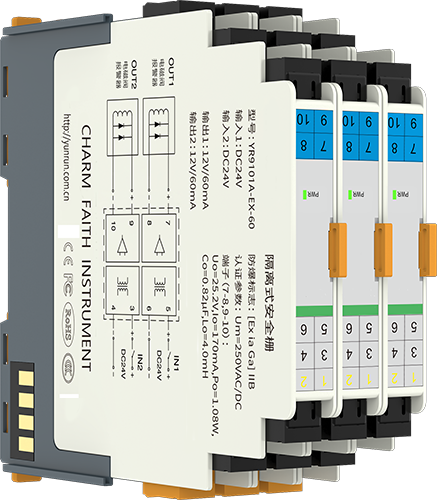

◆型號：YR9101A-EX-45
安全區開關量輸入，二進二出、危險區開關量輸出(12V/45mA)
◆型號：YR9101A-EX-60
安全區開關量輸入，二進二出、危險區開關量輸出(12V/60mA)
開關量輸出安全柵技術規格
◆適用現場設備：適用于電磁閥、聲光報警器等本安設備
◆適用場所：0區、1區、2區、ⅡA、ⅡB、ⅡC危險場
◆安裝場所：周圍空氣中應不含對鉻、鎳、銀鍍層起腐蝕作用的介質
◆工作電源：20-35VDC(電源反向保護)
◆功耗：約1.5W(一路)
◆開路電壓≥22VDC；UE/IE約12V/45mA、60mA和75mA三種
◆性能指標
①絕緣強度：本安端/非本安端2500VAC/1分鐘，非本安端間1000VAC/1分鐘
②響應時間：≤20ms
③工作溫度：-20~70℃
④相對濕度：35%-85%
⑤貯存溫度：-20~80℃
⑥重量：約150-200克
◆開關量安全柵結構及外形尺寸
①產品結構：35mm導軌卡裝式，PC+ABS外殼材料，拔插式端子
②外形尺寸：厚13.3×寬113×高121mm
③產品特點：寬范圍供電，符合EMC標準
開關量輸出隔離式安全柵防爆認證參數
認證單位：國家防爆電氣產品質量監督檢驗中心
防爆標志：[Exia Ga]ⅡC
認證參數 ：Um=250VAC/DC
①YR9100A-EX型端子(7-8) ：Uo=25.2VDC，Io=117，Po=0.738W，Co=0.82uF，Lo=2.0mH
②YR9101A-EX型端子(7-8、9-10)：Uo=25.2VDC，Io=220mA，Po=1.4W，Co=0.82uF，Lo=2.0mH
開關量輸入隔離安全柵接線圖

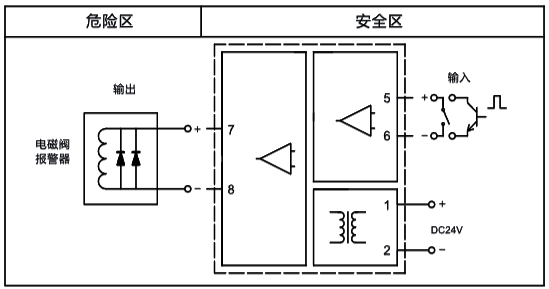

①獨立供電，一入一出，開關量輸出隔離式安全柵接線圖

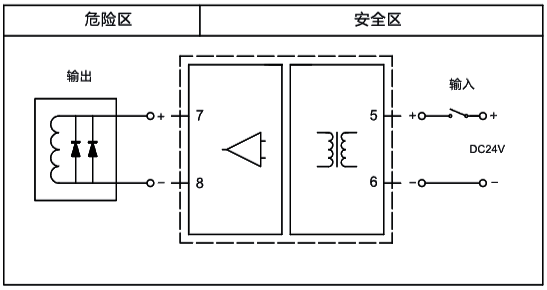

②一入一出，開關量輸出隔離式安全柵接線圖

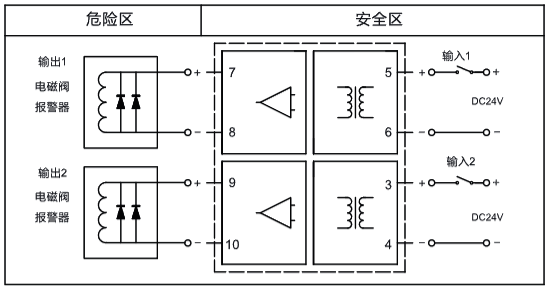

③二入二出，開關量輸出隔離式安全柵接線圖
Po=1.4W，Co=0.82uF，Lo=2.0mH
