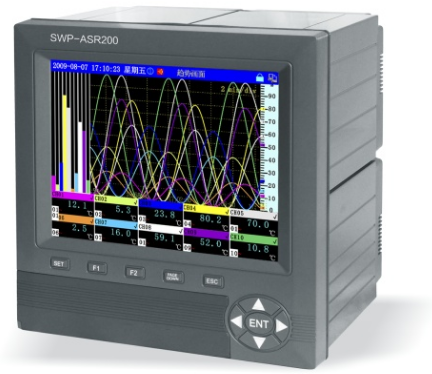

SWP-ASR200系列彩色無紙記錄儀采用10.4英寸真彩色TFT液晶作為顯示屏，顯示測量數據(總覽、數字顯示、棒圖顯示、曲線顯示)、歷史曲線、信息(報警信息、累積報表)和功能畫面(數據備份打印)。SWP-ASR200外形為288×288mm，48路萬能輸入，可輸入標準電壓、標準電流、熱電偶、熱電阻、毫伏和頻率等信號。SWP-ASR200具有6路二線制傳感器DC24V配電輸出、32路繼電器報警輸出、12通道變送輸出、流量積算、溫壓補償、打印、遠程通訊及即插即用普通U盤歷史數據轉存功能。
SWP-ASR200結構
◆全鋁密封外殼及內部屏蔽板，保證SWP-ASR200在惡劣環境中正常工作
◆翻蓋式面板，保護前端的USB接口
中長圖彩色無紙記錄儀硬件及系統
1、采樣周期0.25秒
2、亮度可調；同一畫面可顯示10路信號的檢測、記錄、顯示曲線或報警
3、大容量FLASH閃存芯片存貯歷史數據，掉電永不丟失數據，設定參數、記錄數據斷電保存10年以上，內置電源檢測電路，掉電時數據預先保存集成硬件實時時鐘，無紙記錄儀掉電情況下時鐘也能準確運行
4、記錄儀在85VAC-265VAC范圍內正常工作
5、昌暉儀表采用先進無跳線技術，儀表萬能輸入
SWP-ASR200顯示功能
1、提供曲線顯示、棒圖顯示、數字顯示、總覽顯示(可以同時顯示10各通道實時數據)等多種中文畫面
2、中文(簡、繁體)、英文，內置GB2312二級漢字庫，包含6500個16×16和12×12點陣簡、繁體漢字
3、提供縱向曲線走紙方式，提供標尺顯示
4、每10組曲線顯示可以自由組合，自定義曲線顏色
SWP-ASR200無紙記錄儀軟件
1、0.5%FS±1字或0.2%FS±1字
2、無紙記錄儀記錄儀各輸入、輸出通道間完全隔離
3、彩色無紙記錄儀每個通道均支持流量積算功能
4、彩色無紙記錄儀軟件密碼鎖保證用戶組態安全
SWP-ASR200報警功能
每個通道最多可以設定4個報警點，每個報警點可選擇上限、下限、變化率上限、變化率下限、偏差值下限和偏差值上限報警等6種報警方式，可設置延時報警時間、報警回差、繼電器聯鎖輸出、蜂鳴器輸出，還可設置外接報警音響觸點功能，儀表保存最新的2000條報警信息。
方便的數據轉移
1、通過通訊接口將記錄儀歷史數據備份到計算機
2、有1個USB2.0接口，通過普通2G U盤將彩色無紙記錄儀內部數據備份到計算機
3、通過面板式微型打印機打印數據及曲線表
SWP-ASR200彩色無紙記錄儀選型表
SWP-ASR①②-③-④/⑤
①彩色無紙記錄儀外形
[2]：288×288mm(開孔尺寸280×280mm)
②無紙記錄通道數量
[01]：1路/注1
[02]：2路/注1
...
[48]：48路/注1
③存儲器容量
[1]：32MB(標準配置)
[2]：64MB
[3]：160MB
④顯示語言
[0]：簡體中文(標準配置)
[1]：英文
[2]：繁體中文
[3]：多語言版(包括簡體中文、繁體中文和英文，可切換)
⑤附加功能(可以復選)
[/C2]：RS232接口×2/注2
[/C3]：RS485接口×2/注2
[/P(1-6)]：DC24V輸出路數
[/AO(1-12)]：4-20mA變送輸出數量
[/J(1-32)]：繼電器輸出(常開)數量
[/JB(1-22)]：繼電器輸出(常開、常閉)數量
[/U]：帶通用USB接口
[/L]：帶流量積算功能
[/T]：帶天然氣運算功能
[/PID]：帶PID控制功能
[/D***]：客戶定制功能/注3
注1：標準配置為1路(最多配48路)
注2：可同時選配/C2、/C3，使用微型打印機時，必須配/C2。儀表通信協議有SWP通訊協議和MODBUS兩種，用戶訂貨時需要特別注明
注3：如用戶有特殊功能開發需求的可單獨定制儀表功能，***為特殊定制功能的編碼
選型舉例：
參數：32路輸入+簡體中文+RS485+32路報警輸出+6路DC24V饋電輸出
型號：SWP-ASR232-3-0/C3/J32/P6
