SWP9036雙路配電器特點
1、雙路配電器帶電源指示燈
2、帶輸出信號零點和滿度調整
3、輸入過流保護，具有浪涌保護功能。
4、極高的穩定性，確保準確度多年不變。
5、小型化卡裝式DIN導軌結構設計，產品功耗稍高。
6、“電源-輸入-輸出”三者間采用磁隔離，對高、低頻干擾能進行有效的抑制，在強輻射環境中亦能可靠應用。
7、雙路配電器使用進口名牌電子元器件，采用SMT工藝生產，使產品長期運行可靠性。
雙路配電器(二入二出)型號：SWP9036(已停產，升級換代0.1%精度產品為YR9036A-00-GG，趕快去看看！)
SWP9036雙路配電器技術指標
輸入信號：兩路二線制變送器的4-20mA信號
輸出信號：每一臺變送器對應輸出一路4-20mA或1-5V(儀表內部輸出端可轉換1-5V/4-20mA)
電源：DC24V±10% (如需要AC220V供電，請與昌暉儀表協議供貨)
精度：±0.5%F.S
線性：±0.1%F.S
負載電阻：250-750Ω
溫度系數：＜100ppm/℃
響應時間：＜0.1S(0-9%)
絕緣強度：輸入、輸出和電源之間，AC1500V/1分鐘
絕緣電阻：輸入、輸出和電源之間，100MΩ(DC500V)
消耗功率：1.5W(一路)
工作溫度：0-40℃，＜95%RH

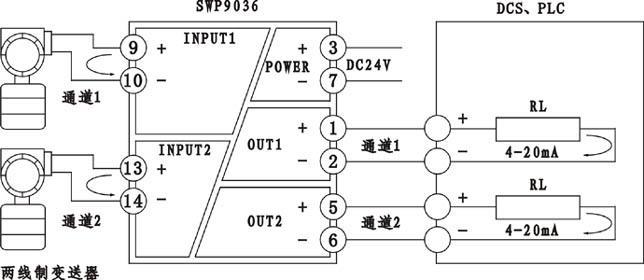

SWP9036雙路配電器接線圖
SWP9036使用與維修
1、SWP9036信號隔離器輸出信號出廠時為4-20mA，如需要1-5V時，不用打開機殼，將端子4和5短接，1和2端子為1-5VDC輸出。
2、SWP9036信號隔離器使用前需經校驗，確信儀表正常后，方可投入系統應用。注意輸出為1-5VDC時內阻≥250KΩ，4-20mADC時內阻為250-750Ω。
3、SWP9036信號隔離器在正常應用時，無需特殊維修工作，只需定期檢查。
4、SWP9036信號隔離器工作不正常時，要對儀表進維修。維修時只需檢查：供電電壓端是否為24VDC，隔離器電源電壓是否為18.5-28.5VDC，輸出4-20mA和1-5V知否準確等，否則請寄回昌暉儀表制造有限公司修理。
