智能渦街流量計是基于卡門渦街原理而研制成功的一種具有國際先進水平的新型流量計，是孔板流量計最理想的替代產品。
渦街流量計應用場合
1、和飽和蒸氣流量測量
2、蒸汽鍋爐監視
3、壓縮機空氣監視
4、測量壓縮空氣系統用量
5、測量工業用氣消耗量
6、食品、飲料和制藥工業中的SIP和CIP處理
智能渦街流量計特點
1、結構簡單牢固，無可動部件，可靠性高，長期運行十分可靠
2、在一定的雷諾數范圍內，輸出信號頻率不受流體物理性質和組分變化的影響，儀表系數僅與旋渦發生體的形狀和尺寸有關，測量流體體積流量時無需補償，調換配件后一般無需重新標定儀表系數
3、安裝簡單，維護十分方便
3、檢測傳感器不直接接觸被測介質，性能穩定，壽命長
4、輸出是與流量成正比的脈沖信號，無零點漂移，精度高
5、測量范圍寬，量程比可達1:10
6、壓力損失較小，運行費用低，更具節能意義
7、應用范圍廣，蒸汽、氣體、液體的流量均可測量
如何正確選擇渦街流量計安裝點
正確地選擇安裝點和正確安裝傳感器都是非常重要的環節，若在安裝環節失誤輕者影響測量精度，重者會影響傳感器的使用壽命，甚至損壞傳感器。考慮到安裝與拆卸的方便，可在流量計后加裝管道伸縮節。
渦街流量計參數
測量流體：飽和蒸汽及過熱蒸汽、氣體、液體
精度等級：液體1.0%級；氣體1.5%級
重復性：液體0.33%；氣體0.5%
工作壓力：1.6MPa(特殊耐壓2.5-4.0MPa定制)
流體溫度：-40℃～+250℃(普通型)；+100℃～+350℃(高溫型)
輸出信號：脈沖信號；二線制/4-20mA；三線制/4-20mA；RS485通信；HART通信
工作電源：12-36VDC或者3.6V鋰電池
環境溫度：-35℃～+60℃(無LCD顯示)；-5℃～+60℃(有LCD顯示)
濕度：5-95℃
防護等級：IP65
防爆等級：隔爆型(定制)；本安型(標準配置)
電氣接口：2×M20×1.5(帶電纜夾緊螺母)
表體材質：304不銹鋼(定制)、碳鋼(標準配置)
典型流體舉例

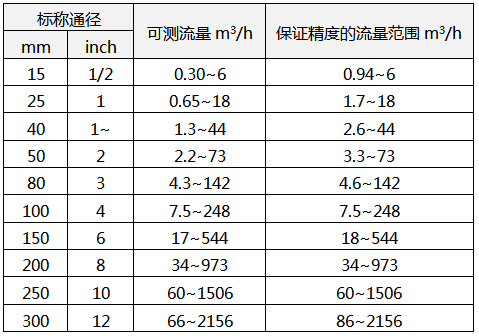

表1 昌暉渦街流量計可測水流量的范圍(在標準狀態15℃條件下，ρ=1000kg/m3時)
表2 工況壓力下空氣的可測量流量范圍
①標準狀態(STP)，溫度0℃，壓力為1atm
②標準所列壓力為流體溫度為0℃時的表壓
③最大流速低于80m/s
④最小流量值根據密度(選二者的較大值)求出，最小可測流量應大于此值
表3 工況壓力下飽和蒸汽可測流量范圍
①最大流速低于80m/s
②最小流量值根據密度(選二者的較大值)求出，最小可測流量應大于此值
渦街流量計安裝時對直管段的要求
YR-VF11渦街流量計傳感器對安裝點的上下游直管段有一定要求，否則會影響測量精度。
1、傳感器安裝點的上游有>15°漸縮管，傳感器上游應有大于15D的等徑直管段，下游應有不小于5D的等徑直管段。
2、傳感器安裝點的上游有>15°漸擴管，傳感器上游應有大于18D的等徑直管段，下游應有不小于5D的等徑直管段。
3、若傳感器安裝點的上游有90°彎并沒有或T形接頭，傳感器上游應有不小于20D的等徑直管段，下游應有不小于5D的等徑直管段。
4、若傳感器安裝點的上游在同一平面上有二個90°彎頭，傳感器上游應有不小于25D等徑直管段，下游應有不小于5D等徑直管段。
5、若傳感器安裝點的上游在不同平面上有二個90°彎頭，YR-VF11傳感器上游應有不小于40D的等徑直管段，下游應有不小于5D的等徑直管段。
6、流量調節閥或壓力調節閥盡量安裝在傳感器的下游5D以遠處，若必須安裝在傳感器的上游，傳感器上游應有不小于50D的等徑直管段，下游應有不小于5D的等徑直管段。
智能渦街流量計安裝須知
1、傳感器安裝點的上游較近處若裝有閥門，不斷地開關閥門，對傳感器的使用壽命影響極大，非常容易對傳感器造成永久性損壞。
2、應避免在架空的非常長的管道上安裝傳感器，這樣時間一長后，由于傳感器的下垂非常容易造成傳感器與法蘭間的密封泄漏，若不得已要安裝時，必須在傳感器的上下游2D處分別設置管道緊固裝置。
渦街流量計安裝隊配管的要求
1、傳感器對安裝點的上下游直管段有一定要求，否則會影響測量精度。
2、傳感器安裝點的上下游配管的內徑應與傳感器內徑相同，其應滿足下式的要求：0.98DN≤D≤1.05DN，式中：DN為傳感器通徑；D為配管內徑。
3、配管應與傳感器同心，同軸念頭應不大于0.05DN。
4、傳感器與法蘭的密封墊不能凸入管道內，其內徑可比傳感器內徑略大。

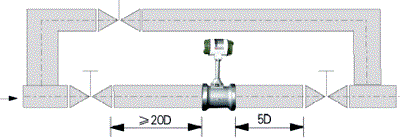

渦街流量計安裝時對旁通管的要求
為方便檢修傳感器，最好為傳感器安裝旁通管。另外，在需清洗的管道上或所安裝YR-VF11傳感器的管道內的流體不能為檢修傳感器而停供的情況下，必須安裝在旁通管，并且保證前后直管段。
智能渦街流量計安裝時對管道振動的要求
傳感器盡量避免安裝在振動較強的管道上，若不得已要安裝時，必須采用減振措施，在傳感器的上下游2D處分別設置管道緊固裝置，并加防振墊。特別注意：在空壓機出口處振動較強，不能安裝傳感器，應安裝在儲氣罐之后。
智能渦街流量計對外部環境的要求
1、傳感器避免安裝在溫度變化很大的場所和受到設備的熱輻射，若必須安裝時，須有隔熱通風的措施。
2、傳感器避免安裝在含有腐蝕性氣體的環境中，若必須安裝時，須有通風措施。
3、傳感器最好安裝在室內，需要安裝在室外時，須有防潮和防曬的措施，注意水是否會順著電纜線流入接線盒內。
4、安裝YR-VF11渦街流量計的周圍須有充裕的空間，應有照明燈和電源插座，以便安裝接線和定期維護。
5、傳感器的接線位置要遠離電噪聲，如大功率變壓器、電動機、變頻器和電源等。
6、傳感器安裝點附近不能有無線電收發機存在，否則高頻噪聲會干擾渦街流量計的正常使用。
智能渦街流量計在水平管道上的安裝
1、在水平管道上安裝是流量傳感器最常用的安裝方式。
測量氣體流量時，若被測氣體中含有少量的液體，傳感器應安裝在管線的較高處：
2、測量液體流量時，若被測液體中含有少量的氣體，傳感器應安裝在管線的較低處：
渦街流量計在垂直管道上的安裝
1、測量氣體流量傳感器可以安裝在垂直管道上，流向不限。若被測氣體中含有少量的液體，氣體流向應由下向上。
2、測量液體流量時，液體流向應由下向上，這樣就不會將液體重量額外附加在探頭上
智能渦街流量計在水平管道上的側裝
無論測量何種流體，傳感器可以在水平管道上側裝。特別是測量飽和蒸汽和低溫液體，若條件允許最好采用側裝，這樣流體的溫度對放大器的影響較小。
智能渦街流量計在水平管道上的倒裝
一般情況下不推薦用此安裝方法。此安裝方法不適用于測量一般氣體。可用于測量飽和蒸汽，適用于測量高溫液體或需經常清洗管道的情況。

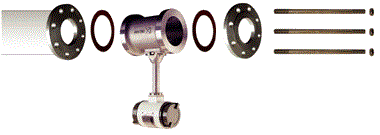

智能渦街流量計采用法蘭夾裝式(又叫對夾式，夾持式)，擰緊長螺栓用兩片法蘭夾住傳感器，法蘭凹部套傳感器，法蘭凸部套用戶管，安裝步驟如下：
1、先計算好安裝尺寸；
2、將與要安裝的管道放在鋸床上鋸開，并修好鋸口；
3、將法蘭套在管道上，固定好后先點焊，再整圈焊好，檢查是否完好；
4、重復上一步，將另一邊法蘭焊好；
5、將焊好法蘭的管道移到安裝現場，把管道與傳感器安裝成一體，再安裝在管線上；
6、檢查各環節是否完好，慢慢打開閥門，觀察是否有泄露。
特別注意
1、流體流向必須與YR-VF11渦街流量計表體上的流向箭頭保持一致；
2、安裝傳感器時，在電焊法蘭或管道過程中，傳感器須取下，以免損壞傳感器的電子放大電路；
3、傳感器兩邊的法蘭必須保持平行，否則容易泄露。

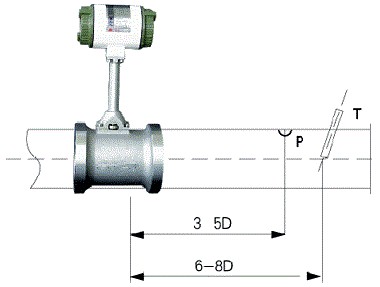

如何正確選擇測壓點和測溫點
根據測量的需要須在傳感器附近測量壓力和溫度時，測壓點應在傳感器下游的3-5D處，測溫點應在測壓點后或6-8D處。
智能渦街流量計運行前的準備工作
1、仔細檢查傳感器的安裝、接線等是否正確無誤。
2、打開顯示儀電源開關，觀察顯示儀是否有流量顯示。
3、緩慢打開閥門，到一個較小壓力時停止，觀察傳感器周圍是否有泄漏現象，并觀察顯示儀是否有流量顯示。
4、若情況正常，開大閥門，穩定一段時間后，觀察儀表顯示的流量是否正常。
產品執行標準
1、JJG 198-1994速度式流量計檢定規程
2、JB/T 9249-2015渦街流量傳感器標準
3、GB/T 191-2000包裝儲運圖示標志
4、GB/T 15464-1995儀器儀表包裝通用技術條件
5、GB 38961/4-2000、3896.2-2000爆炸性氣體環境用電氣設備
YR-VF11渦街流量計選型表
YR-VF11-①-②③④⑤⑥⑦⑧⑨
①管道公稱通徑
[015]：DN15
[020]：DN20
[025]：DN25
[032]：DN32
[040]：DN40
[050]：DN50
[065]：DN65
[080]：DN80
[100]：DN100
[125]：DN125
[150]：DN150
[200]：DN200
[250]：DN250
[300]：DN300
②渦街流量計表體材質/法蘭材質
[C]：本體碳鋼(WCB) /法蘭碳鋼
[F]：本體銹鋼(304)/法蘭304
[M]：本體不銹鋼(316)/法蘭316
[X]：耐腐蝕材質(儀表材質根據被測介質綜合腐蝕情況確定)
③被測介質
[L]：液體
[G]：氣體
[S]：飽和蒸汽
④介質溫度
[1]：介質溫度-20～150℃
[2]：介質溫度-20～250℃
[3]：介質溫度-20～300℃
⑤壓力范圍
[1]：工作壓力≤1.6MPa
[2]：工作壓力≤2.5MPa
[3]：工作壓力≤4.0MPa
⑥渦街流量計液晶顯示表頭/信號輸出方式及類型/儀表電源
[P]：無表頭/三線制脈沖信號輸出(輸出為體積流量)/儀表電源DC12V
[I]：液晶顯示(帶表頭和操作按鍵)/無輸出/電池供電
[U]：液晶顯示(帶表頭和操作按鍵)/三線制4-20mA(輸出為體積流量)/儀表電源DC24V
[E]：液晶顯示(帶表頭和操作按鍵)/兩線制4-20m(輸出為體積流量)/儀表電源DC24V
[F]：無表頭/兩線制4-20m(輸出為體積流量)/儀表電源DC24V
[D]：液晶顯示/帶溫壓補償功能/兩線制4-20m質量流量輸出(質量流量和體積流量輸出可切換)/儀表電源DC24V 注1
⑦通訊方式
[N]：不帶通訊
[R]：RS485(MODBUS RTU)
[H]：HART
⑧渦街流量計安裝方式
[J]：夾持式渦街流量計(一體式)
[F]：法蘭式渦街流量計(一體式)
[K]：分體式渦街流量計(定制)
[C]：插入式渦街流量計
⑨功能要求
[A]：抗震型渦街流量計(蒸汽貿易結算計量和高精度測量首選，我廠特色高精度高穩定性渦街流量計)
[B]：經濟型渦街流量計(暫不提供)
[C]：防爆型渦街流量計
注1：昌暉渦街流量計帶溫壓補償功能時，儀表內置高精度、高可靠性壓力傳感器和溫度傳感器，能在渦街CPU中自動查詢換算飽和蒸汽密度并將體積流量自動換算為質量流量輸出。昌暉渦街流量計帶溫壓補償功能時用戶不需要單獨購買和安裝壓力變送器和溫度傳感器用于飽和蒸汽的密度補償！！渦街流量計帶溫壓補償功能時輸出可以在質量流量輸出(單位為t/h，4-20mA)和體積流量輸出(單位為m3/h，4-20mA)之間切換，出廠默認為質量流量輸出；如果用戶將輸出切換為體積流量輸出(單位為m3/h，4-20mA)，渦街自帶溫壓補償功能會被自動切除(此時溫壓補償功能被屏蔽)。
