16路巡檢儀特點
◆ 16路巡檢儀為雙屏LED數碼顯示，PV顯示測量值，SV顯示當前通道號
◆ 可巡回檢測8-16路測量信號，各輸入通道測量信號互不干擾
◆ 16路巡檢儀具備36種信號輸入功能，各通道可同時輸入不同的信號類型；0.2％級測量精度
◆ 報警方式可選擇8路或16路“統一報警輸出”、“16路分別報警輸出”，“統一報警輸出”時通過參數設置可選擇帶記憶報警和不帶記憶報警功能，儀表面板帶LED報警指示燈
◆ 變送輸出方式可以選擇“統一變送輸出”、“8路分別變送輸出”，“按指定輸入通道的采樣值變送”、“16路采樣值加權平均變送”、“16路輸入最大值變送”、“16路輸入最小值變送”
◆ 16路巡檢儀數據刷新周期2秒/16路
◆ 儀表帶RS232C打印功能，具有手動打印、定時打印、報警打印功能
◆ 帶DC24V饋電輸出，為現場變送器配電
◆ 輸入、輸出、電源、通訊相互之間采用光電隔離技術
◆ 參數設定密碼鎖定，參數設置斷電永久保存，16路巡檢儀具備參數恢復系統原始設置功能
16路巡檢儀功能組合
1、16巡檢儀基本功能
①16路顯示+無其他功能
YR-GFM809-0000-23-NN-N-T
YR-GFM909-0000-23-NN-N-T
YR-GFMS809-0000-23-NN-N-T
②16路顯示+RS485通訊
YR-GFM809-8000-23-NN-N-T
YR-GFM909-8000-23-NN-N-T
YR-GFMS809-8000-23-NN-N-T
③16路顯示+統一報警
YR-GFM809-0100-23-NN-N-T
YR-GFM909-0100-23-NN-N-T
YR-GFMS809-0100-23-NN-N-T
2、16路巡檢儀可選擇以下功能擴展模式：
① 16路顯示+2限統一報警輸出+2路饋電輸出+通訊
YR-GFM809-8100-23-HL-2P-T
YR-GFM909-8100-23-HL-2P-T
YR-GFMS809-8100-23-HL-2P-T
② 16路顯示+1路統一變送輸出+2路饋電輸出+通訊
YR-GFM809-8002-23-HL-2P-T
YR-GFM909-8002-23-HL-2P-T
YR-GFMS809-8002-23-HL-2P-T

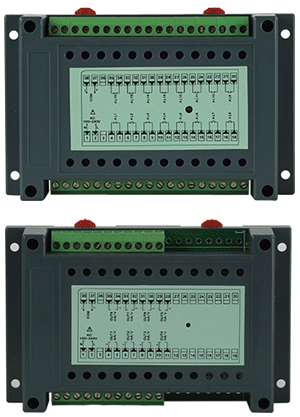

3、16路巡檢儀+副機 后可選擇以下功能擴展模式：
① 16路顯示+16限分別報警輸出+2路饋電輸出+通訊
YR-GFM809-8200-23-HN-2P-T
YR-GFM909-8200-23-HN-2P-T
YR-GFMS809-8200-23-HN-2P-T
② 16路顯示+2限統一報警輸出+8路分別變送輸出+2路饋電輸出+通訊
YR-GFM809-8122-23-HL-2P-T
YR-GFM909-8122-23-HL-2P-T
YR-GFMS809-8122-23-HL-2P-T

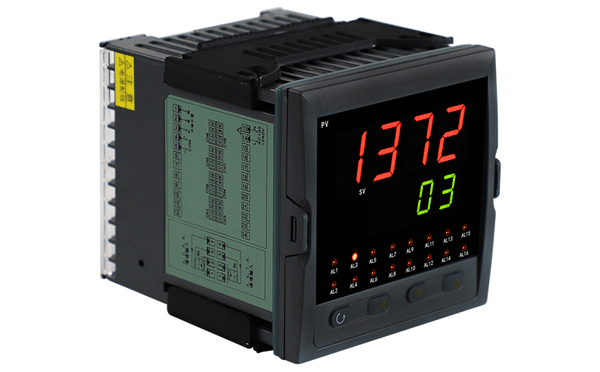

16路巡檢儀儀表面板
外形：160×80mm
型號：YR-GFM809
外形：80×160mm
型號：YR-GFMS809
外形：96×96mm
型號：YR-GFM909
16路巡檢儀接線圖

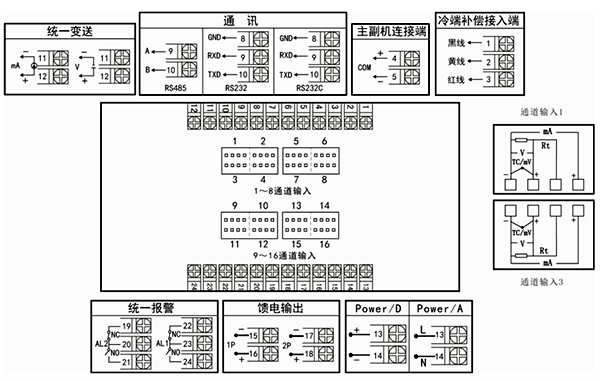

1、16路巡檢儀主機接線圖

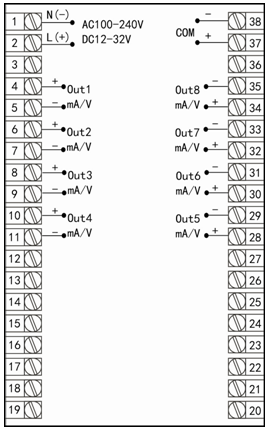

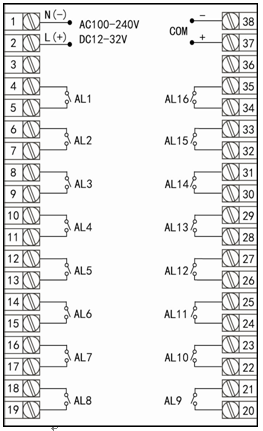

2、副機(擴展模塊)接線圖
外形：96×96mm
型號：YR-GFM909
16路巡檢儀接線圖
1、16路巡檢儀主機接線圖
2、副機(擴展模塊)接線圖
16路巡檢儀選型表
YR-GFM①②-③④⑤-⑥-⑦⑧-⑨-⑩
①儀表外形尺寸
[9]：96×96mm
[8]：160×80mm
[S8]：80×160mm
②控制作用
[09]：16路巡回顯示控制
③通訊方式
[0]：無通訊
[2]：RS232通訊
[3]：帶RS232C打印接口
[8]：RS485通訊
④儀表報警輸出
[0]：無報警輸出
[1]：統一報警輸出/16路輸入共用2限報警
[2]：分別報警輸出(儀表由主機和副機構成)/每1路輸入對應1限報警
⑤儀表變送輸出
[00]：無變送輸出
統一變送輸出指16路輸入共用1路變送輸出
[02]：統一變送輸出4-20mA(RL≤600Ω)
[03]：統一變送輸出0-10mA(RL≤1.2kΩ)
[04]：統一變送輸出1-5V(RL≥250kΩ)
[05]：統一變送輸出0-5V(RL≥250kΩ)
[06]：統一變送輸出0-20mA(RL≤600Ω)
[07]：統一變送輸出0-10V(RL≥4kΩ)
分別變送輸出指每一路輸入對應1路變送輸出
[22]：分別變送輸出4-20mA(RL≤600Ω)
[23]：分別變送輸出0-10mA(RL≤1.2kΩ)
[24]：分別變送輸出1-5V(RL≥250kΩ)
[25]：分別變送輸出0-5V(RL≥250kΩ)
[26]：分別變送輸出0-20mA(RL≤600Ω)
[27]：分別變送輸出0-10V(RL≥4kΩ)
⑥輸入信號類型
[××]：詳見“儀表輸入類型表”/每個通道信號輸入類型可切換；每個通道輸入信號類型可不同
⑦第一報警
[N]：無報警
[H]：上限報警
[L]：下限報警
⑧第二報警
[N]：無報警/儀表報警輸出代碼為“2”(分別報警輸出)時必須選此項
[H]：上限報警/儀表報警輸出代碼為“2”(分別報警輸出)只能選“N”
[L]：下限報警/儀表報警輸出代碼為“2”(分別報警輸出)只能選“N”
⑨饋電輸出
[N]：無饋電
[1P]：1路DC24V饋電/輸出電流≤30mA(負載電阻≥750Ω)
[2P]：2路DC24V饋電/輸出電流≤30mA(負載電阻≥750Ω)
⑩儀表供電
[T]：交流/直流100-240V供電/標準出廠配置
[W]：DC24V供電
[L]：下限報警/儀表報警輸出代碼為“2”(分別報警輸出)只能選“N”
⑨饋電輸出
[N]：無饋電
[1P]：1路DC24V饋電/輸出電流≤30mA(負載電阻≥750Ω)
[2P]：2路DC24V饋電/輸出電流≤30mA(負載電阻≥750Ω)
⑩儀表供電
[T]：交流/直流100-240V供電/標準出廠配置
[W]：DC24V供電
