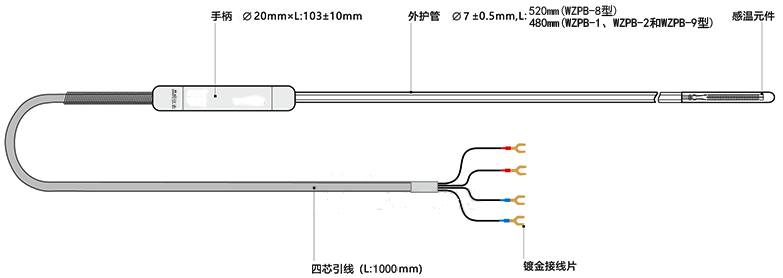

1、鋁點中溫二等標準鉑電阻溫度計結構特點
鋁點中溫二等標準鉑電阻溫度計WRPB-8感溫元件采用四端標準電阻器的形式，便于消除引線電阻對測量值的影響。溫度計的元件骨架采用高純?nèi)嗽焓⒉Ａ?，制成十字形，并帶有鋸齒口。螺旋狀高純度鉑絲盤繞在齒口間，抗震性大大增加，機械強度好。該石英膨脹系數小，又不產生污染鉑絲的有害氣體與雜質，且絕緣電阻高而無磁性。鑒于石英材料還有氣密性號又耐高溫，故選為溫度計外套管材料。
為了提高鋁點標準鉑電阻溫度計上限溫度，以便經鋁凝固點分度，鋁點標準鉑電阻溫度計長度加長，但過長又會加長貴金屬鉑引線，故長度定為520mm。外徑為Ф7±0.6mm，因此不影響客戶原檢定設備的使用。
為盡量減少熱輻射影響，二等鋁點標準鉑電阻溫度計WRPB-8感溫元件上部的外套管部分做了噴砂處理，四根鉑引線外接四條紫銅引線。
2、WZPB-8主要技術指標
①測溫范圍：0-660.323℃為鋁點中溫二等標準鉑電阻溫度計
②長度：520mm；直徑：Ф7±0.6mm
③鋁點標準鉑電阻溫度計的感溫元件必須滿足下列兩個條件之一：WGa≥1.11807或WHg≤0.844235

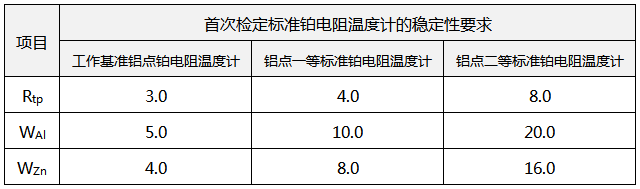

④穩定性：
首次檢定的鋁點二等標準鉑電阻溫度計在660℃退火4小時后，測量Rtp及鋁固定點的Rt，再求出Wt，然后再660℃退火100小時后，再測量Rtp和Wt，退火前后測量值之差的絕對值轉換為溫度差值不超過下表規定的數值，穩定性考核完后，進行分溫區檢定。

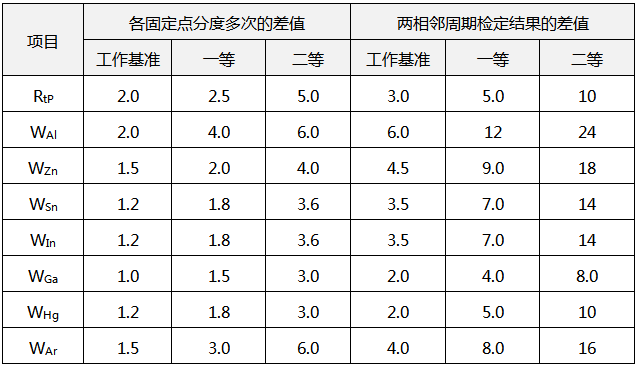

⑤溫度計在各固定點多次分度及相鄰周期檢定結果的穩定性要求
二等鋁點標準鉑電阻溫度計在660℃退火2小時后，在各個固定點溫度上連續復現兩次，兩次復現記過之差的絕對值換算成溫度值應不超過表2規定的數值。在檢定過程中多次測量的Rtp之間的最大差值的絕對值，換算成溫度值應不差過下表規定的數值

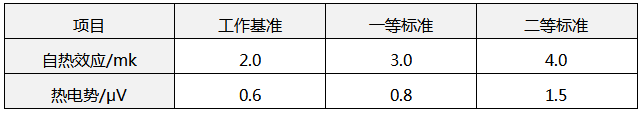

⑥自熱效應：在水三相點溫度測量的自熱效應換算為溫度值應不超過下表的規定
⑦熱電勢：鋁點標準鉑電阻溫度計在鋁凝固點時溫度計任意兩引線間的熱電勢不應超過表的規定
⑧室溫下絕緣電阻＞200MΩ，高溫下絕緣電阻＞80MΩ；
⑨Rtp=25Ω±1
在此可下載PDF的標準鉑電阻溫度計技術參數

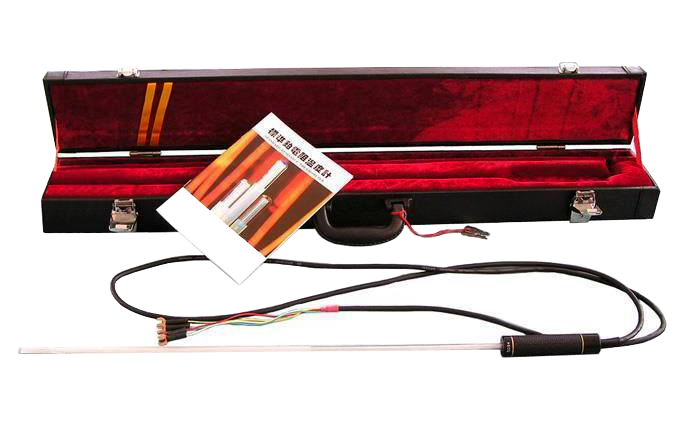

3、鋁點二等標準鉑電阻溫度計訂貨型號
鋁點中溫基準鉑電阻溫度計：型號WZPB-6
鋁點中溫二等鉑電阻溫度計：型號WZPB-8
