沒有銘牌的昌暉數顯表型號如何判斷？
1、從使用單位儀表臺賬上可以查詢到該工位上儀表的型號和相關技術參數。
2、由使用單位技術人員重新提供技術參數，昌暉儀表工作人員重新給予選型。
昌暉數顯表選型需要用用戶提供的技術參數主要有這幾方面內容：
①儀表外形尺寸；
②儀表輸入信號類型及量程；
③儀表是否帶報警輸出？帶報警輸出時需要幾個報警？
④儀表供電電源是AC220V還是DC24V?
⑤否需要DC24V饋電？
⑥是否帶通訊接口？?jī)x表通訊接口通常有RS485、RS232和打印接口幾種；
⑦儀表功能要求。
對于儀表選型問題，大家可參閱《香港昌暉顯示儀表如何選型》技術文章。
3、通過儀表面板照片和接線圖照片判斷昌暉數顯表型號
大多數情況下可以根據昌暉數顯表面板和儀表上接線圖(要沒有拆除接線的端子和接線圖)照片判斷儀表型號，型號判斷過程需要由昌暉儀表技術人員完成，準確率八九不離十，可不是百分百哦！下面舉例說明：
①用戶提供儀表照片，外殼上銘牌缺失，用戶急需得知昌暉數顯表型號

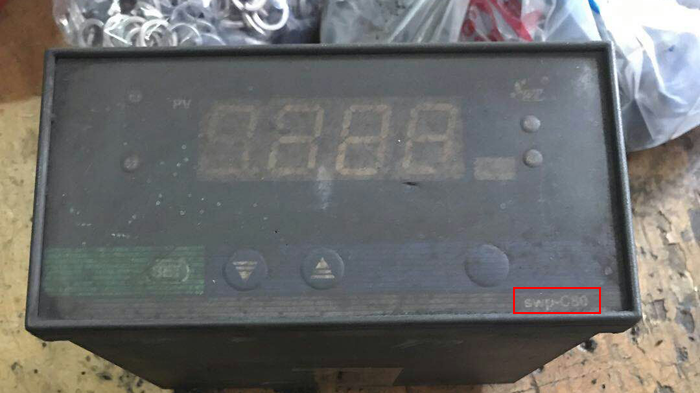

圖1 儀表面板照片

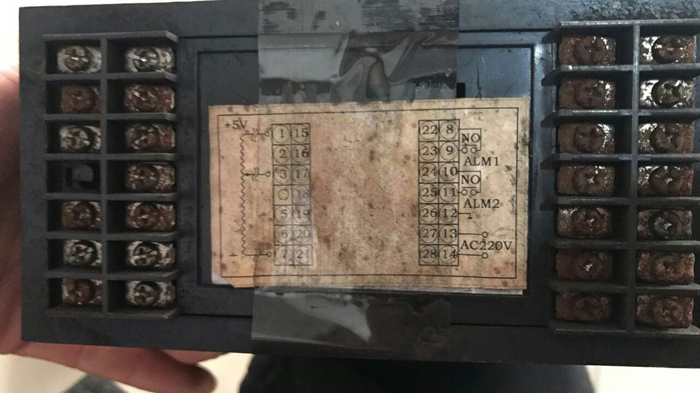

圖2 儀表接線圖
昌暉儀表工程師是這樣判斷儀表型號的：儀表面板右下角的“SWP-C80”表示儀表為顯示控制儀系列，外形為160×80mm橫式。儀表接線圖左側為儀表輸出信號接線端子，接線圖上表明儀表輸出為“滑動電阻”信號輸入；儀表接線右側接線圖顯示該儀表有兩個報警，供電電壓為AC220V。參照這些信息得出這臺儀表的型號為SWP-C803-01-18-HL(滑動電阻輸入)。
②用戶提供了儀表面板和帶接線的端子照片，以此判斷昌暉數顯表型號

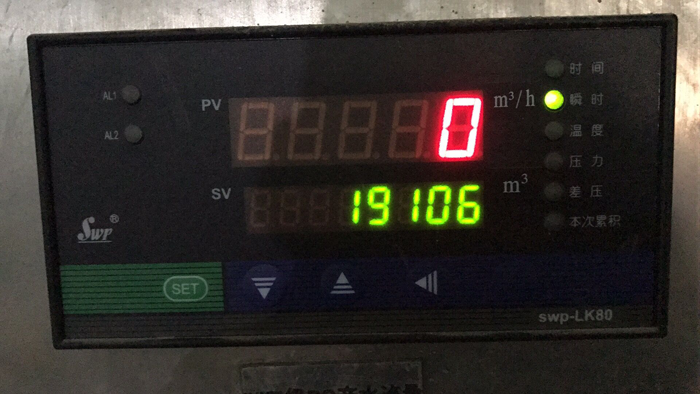

圖3 流量積算儀面板照片

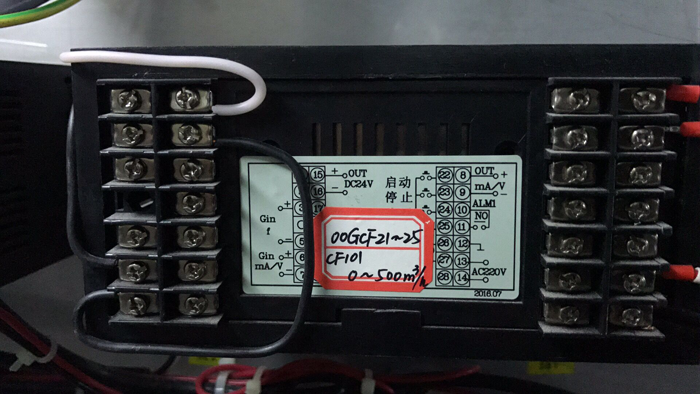

圖4 儀表接線端子及接線圖
昌暉儀表工程師是這樣判斷儀表型號的：儀表面板右下角的“SWP-LK80”表示儀表為流量積算儀系列，外形為160×80mm橫式。從儀表左側接線情況看：用戶短接了儀表16#端子(DC24V-)和7#端子(輸入信號負極)，儀表15#和6#端子有接入儀表的連線，由此流量輸入信號來自二線制變送器且由本儀表提供DC24V電源。為什么這判斷？大家可參閱《昌暉SWP-C803-01-12-HL-P和二線制變送器如何接線》文章中關于二線制變送器電流回路要求的內容；因沒有其他信號接入儀表，故判斷流量積算儀沒有溫度和壓力補償輸入；儀表接線端子右側8#和9#端子有接線表明儀表帶變送輸出；儀表22#、23#、24#和25#有“啟動”、“停止”和“清零”字樣表明儀表帶定量控制功能；27#和28#端子表明儀表帶RS485通訊接口；10#和11#端子表明帶上限報警；13#14#端子表明儀表供電為AC220V。參照這些信息得出這臺儀表的型號為SWP-SWP-LK801-82-A-HB-P。
昌暉數顯表型號使用數字和字母代表其功能和具體參數，最穩妥的方式還是通過落實技術參數來選型，可做到萬無一失。
